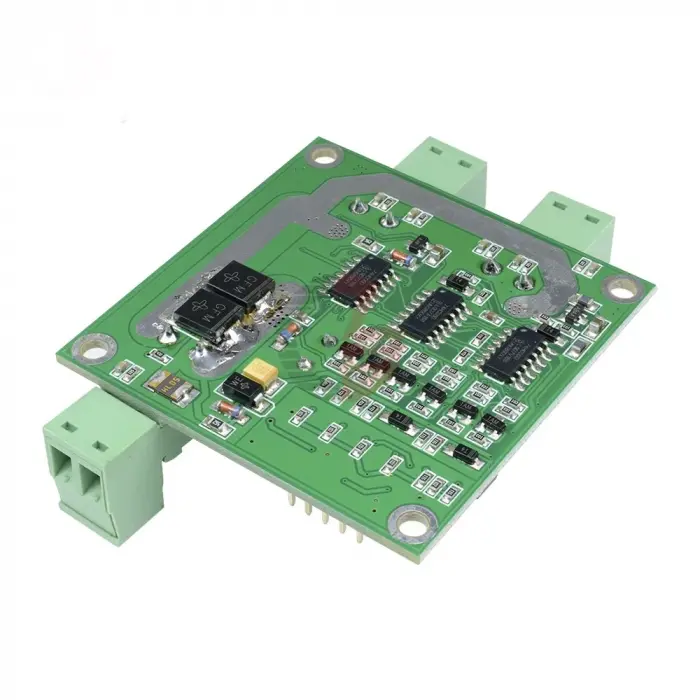

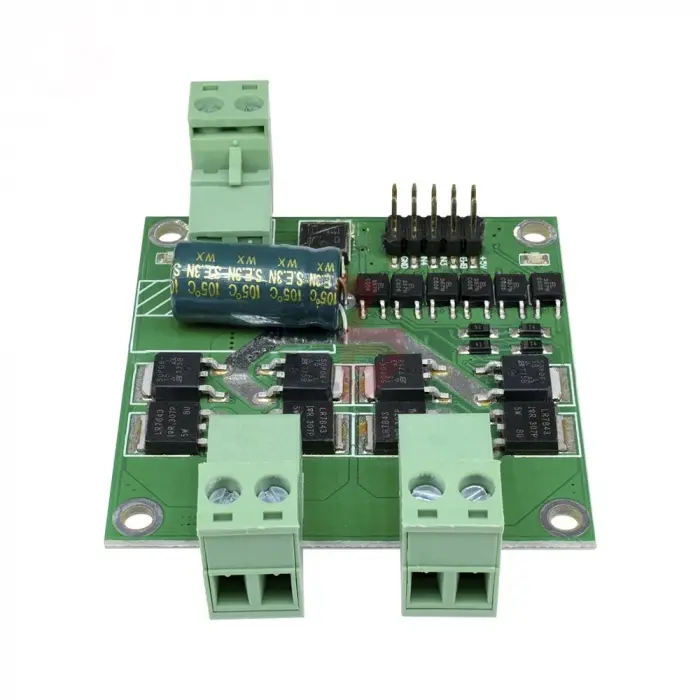

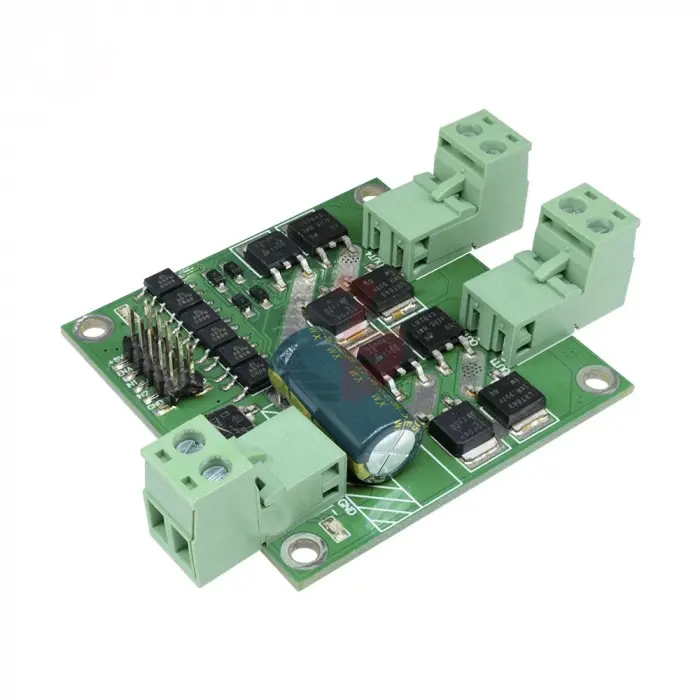

12/24V 7A 160W H-Bridge L298 Dual DC Motor Sürücü Modülü

Açıklama:

Çift h-köprü;
Son derece küçük boyut, sadece 5.5cm * 5.5cm
Destek gerilimi 7V ~ 24V, düşük voltaj koruması
Çift motor arayüzü, her nominal çıkış akımı 7A
L298 benzer kontrol mantığı, her biri üç telli kontrol ile desteklenir, tersine çevrilir ve frenleme
Harici bir PWM sinyalini etkinleştirin, ters limit anahtarı kontrol sinyali seri olarak bağlanabilir
Kontrol sinyali lavabo sürücüleri, tek çipli doğrudan sürücünün büyük çoğunluğunu destekler
Tüm kontrol sinyalleri için optokuplör izolasyonunu kullanın
Elektrostatik deşarj devresi

ÖZELLİKLER

• Giriş voltaj aralığı: DC 6.5V ~ 27V
• Nominal giriş voltajı: DC 12V / 24V
• Çıkış kanalları: 2 yönlü
• Kanal başına nominal çıkış akımı: 7A
• Kanal başına tepe çıkış akımı: 50A
• Her nominal çıkış gücü: 84W (12V kaynağı) 168W (24V güç kaynağı)
• Kontrol sinyali voltajı: 3 ~ 6.5V
• Her kontrol sinyali akımı: 3 ~ 11mA
• Minimum etkili PWM darbe genişliği: 5us
• Çalışma sıcaklığı: -25 C ~ 80 C
• Boyutlar: 5.5cm * 5.5cm * 2.0cm
