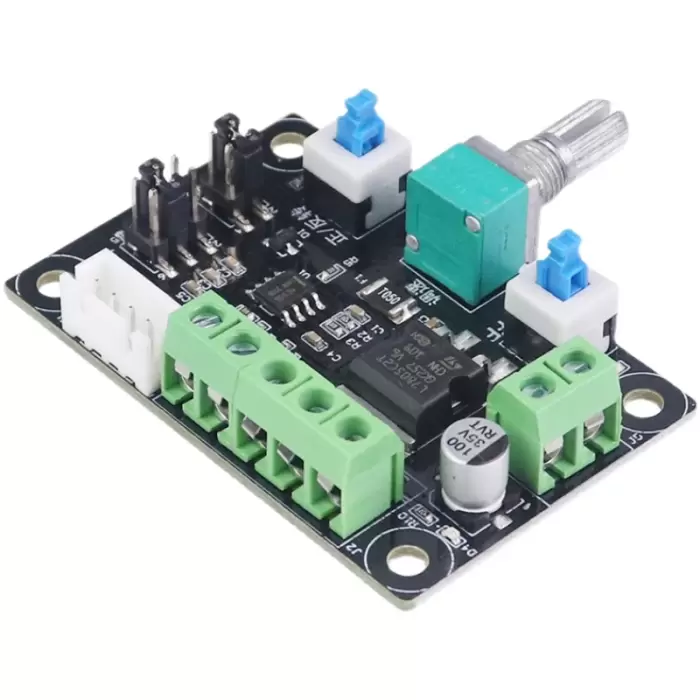

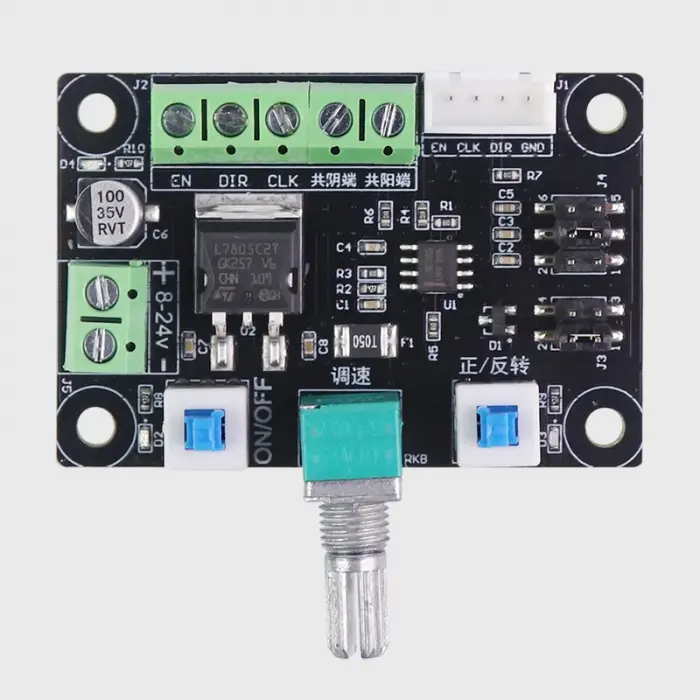

12V-24V PWM Step Motor Sürücü

Ürün Açıklması:

1. Bu modül bir darbe üretim modülü, step sürücüye kontrol sinyali kaynağı.
Step motoru kontrol etmek için bir sürücü ile donatılmalıdır.
2.Bu basit denetleyici + step motor + step motor + DC güç kaynağı kontrol platformu basit bir dizi oluşabilir.

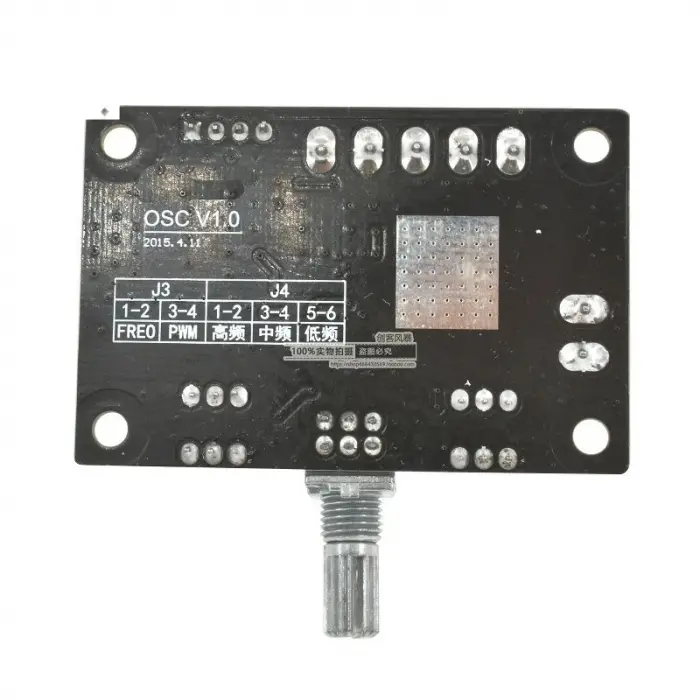

3. Kontrolör yüksek 5.4k-160khz, orta 540-16.6khz, düşük 80-2.4khz düşük frekans sinyali 3 çeşit toplam jumper seçmek için kullanılabilir.
4. Darbe sinyali üretebilir, ayrıca PWM sinyali üretebilir, jumper seçebilirsiniz.
5. Ölçüm frekansı: PUL ve ortak katot sonu.
Farklı step sürücüsü farklı adı işaretleyebilir
EN = ENA = ücretsiz etkinleştirme
PUL = PULS = CLK Pulse
DIR = CW = CWW yönü

Ortak anot bağlantı yöntemi (B)
EN + PUL + DIR + com + 。
EN- connect EN
PUL-CLK bağlayın
DIR-DIR bağlayın

Ortak katot bağlantı yöntemi (B)
EN- PUL- DIR-com'a bağlanın-。
EN + EN bağlayın
PUL + CLK bağlayın
DIR + DIR bağlayın
