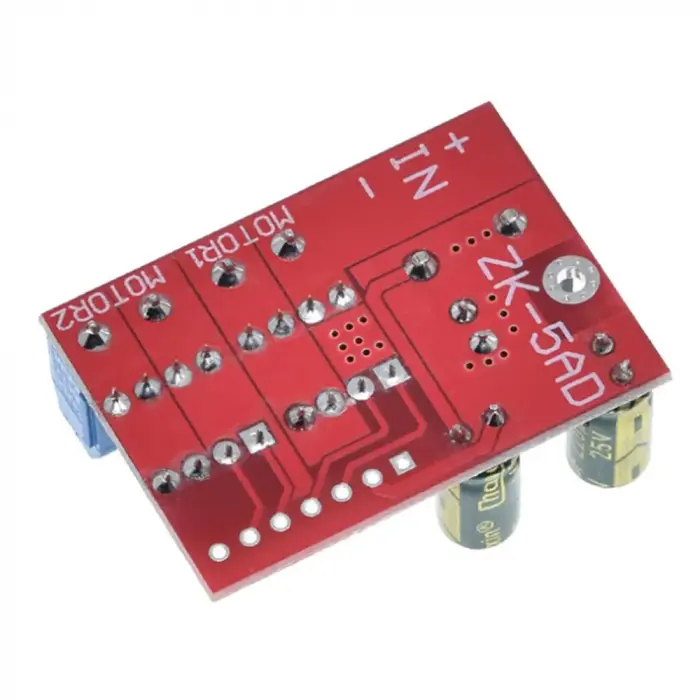

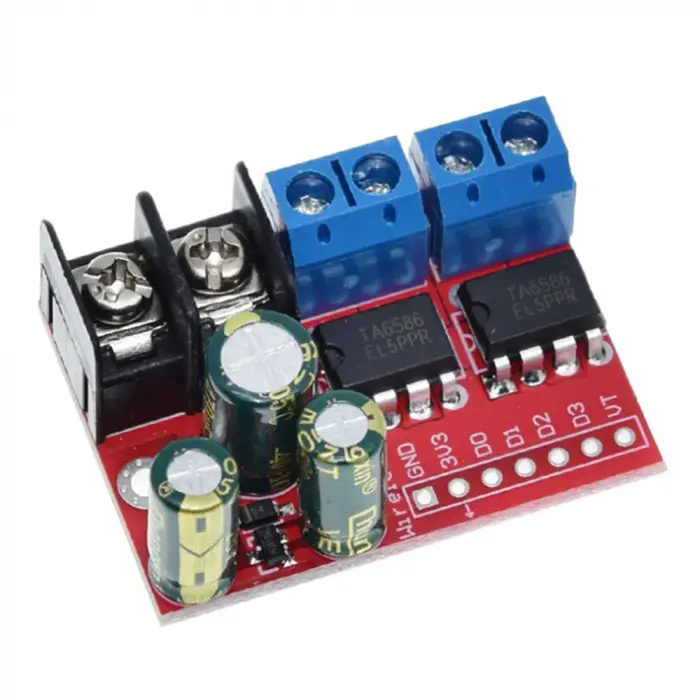

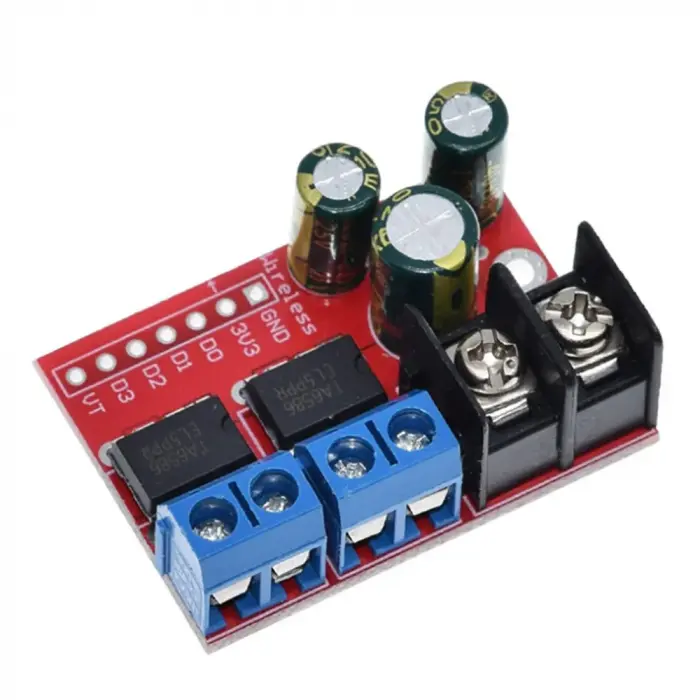

3V-14V 5A L298N H-Bridge Çift DC Motor Sürücü Modülü

DC Motor hız kontrolörü, darbe genişlik modülasyonunun tam adı darbe genişlik modülatörüdür. Kısaltma PWM.DC motor valisi, bir DC motorun hızını ayarlamak için bir cihazdır.DC motor hız regülasyonu, endüstriyel konveyör bant hız regülasyonu, aydınlatma ve aydınlatma arabuluculuk, bilgisayar güç kaynağı soğutma, DC fan, vb, yaygın olarak kullanılmaktadır.

ÖZELLİKLER

• Yüksek güç
• Küçük boy
• Düşük güç tüketimi
• Basit operasyon
• Çift sürücü
• 2 motor için bağımsız kontrolü destekleyin
• Destek 433MHz uzaktan kumanda (dahil değildir).
• Ürün adı: 5A çift motorlu sürücü modülü
• Çalışma voltajı: DC 3.0V-14V
• Giriş sinyali voltajı: DC 2.2V-6.0V
• Sürücü akımı: 5A
• Stand-by akımı: 10uA
• Çalışma sıcaklığı aralığı:-20 ~ 85 Celsuis
• Çalışma nem aralığı: 0%-95% RH
• Boyut: 38*27*18mm
• Montaj deliği çapı: 2mm

Kontrol yöntemi:
1.Modül 2 DC motoru ayrı ayrı kontrol edebilir.
2.D0 ve D1 kontrol motoru 1
3.D2 ve D3 kontrol motoru 2
4.Yüksek seviye sinyali DC 2.2V-6.0V
5.Düşük seviye sinyali DC 0.0V-0.7V
6.D0 ~ D3 MCU ve diğer sinyal kaynağından kontrol sinyali alabilir
7.Açıklama resminde aşağıdaki gibi gösterilen sürücü mantık tablosuyla mantığı kontrol edin.
