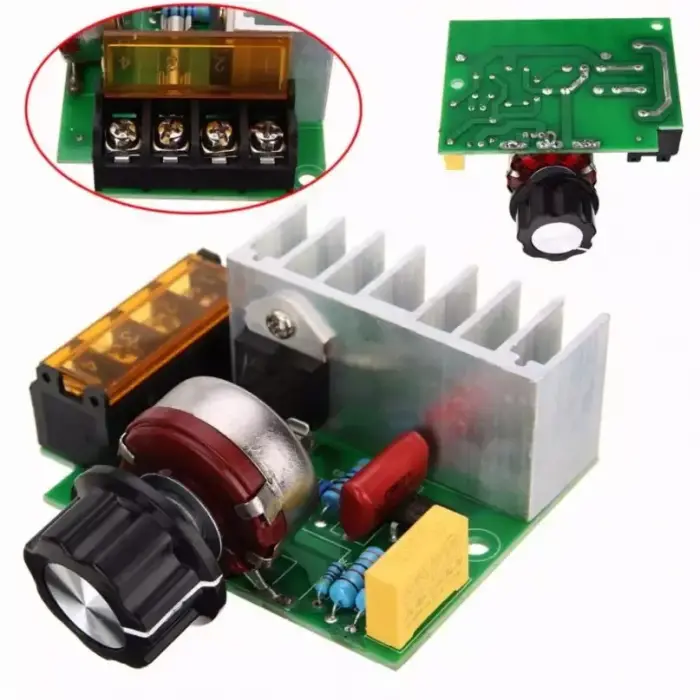

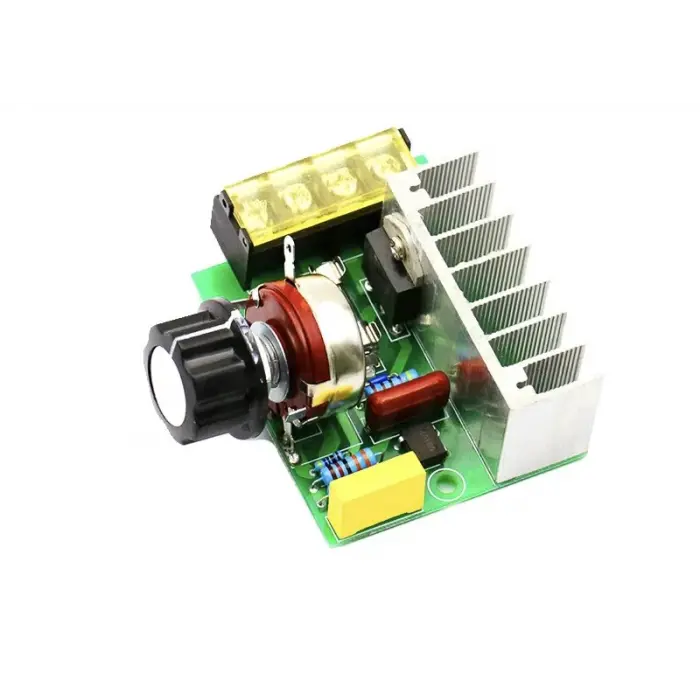

4000W 220V AC SCR Voltaj Regülatörü Dimmer(Metal Kasasız)

SCR esas olarak dirençli yük;lamba parlaklık kontrolü,tek fazlı AC motor hız kontrolü,ısıtıcı güç kontrolü,elektrikli fırın,şofben ve AC voltaj kontrolü gerektiren her türlü uygulamada kullanıma uygundur.Yüksek ve kontrolsüz akımda modul yanabileceği için dikkatli olmalısız.Bu dimmer devresi yardımıyla 220VAC gerilimi 30V ile 220V arasında ayarlayabilirsiniz. Bu devre kartı üzerinde BTA41600B (SCR) tristör bulundurmaktadır. Üzerindeki potansiyometre yardımıyla çıkış gerilimi seviyesi ayarı, lamba parlaklığı, ısıtıcı güç ayarı veya tek fazlı AC motor hız kontrolü için kullanılabilir. Bağlantı şekli, 1 ve 2 numaralı klemensler AC voltaj girişi , 3 ve 4 numaralı klemensler ise çıkış olarak kullanılır. Devrede tristör kullanıldığından yüksüz bağlantıda multimetre ile değer görülmez. Maksimum çıkış yükü 4000 watt.10 amper' e kadar akımda ekstra soğutma gerekmez,10 amper üstü akımlarda soğutma fanı eklemek gerekir.

ÖZELLİKLER

• Boyut: (L * W * H): 85*55*38mm / 3.3*2.2*1.5"
• Maksimum güç: 4000W (dirençli yük limiti gücü).
• Verimlilik: fazla 90%
• Çalışma voltajı: AC 220V
• Voltaj ayar aralığı: AC 0-220V
