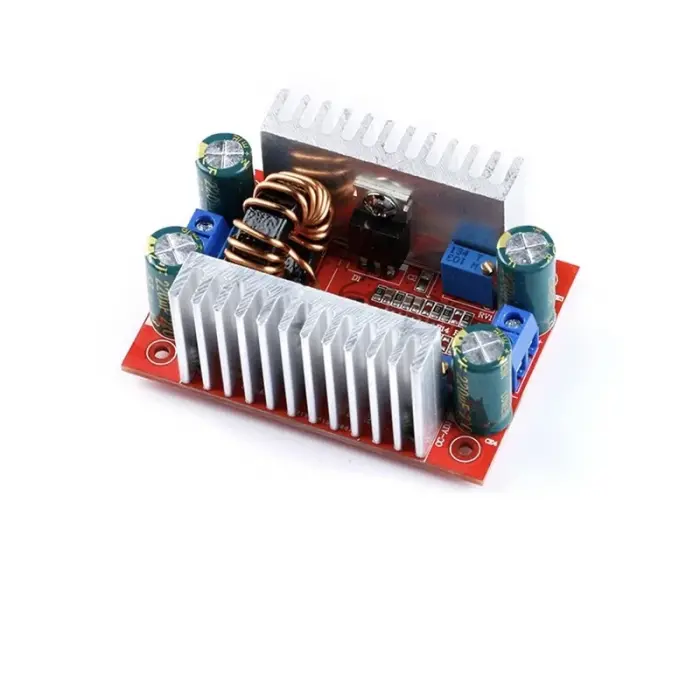

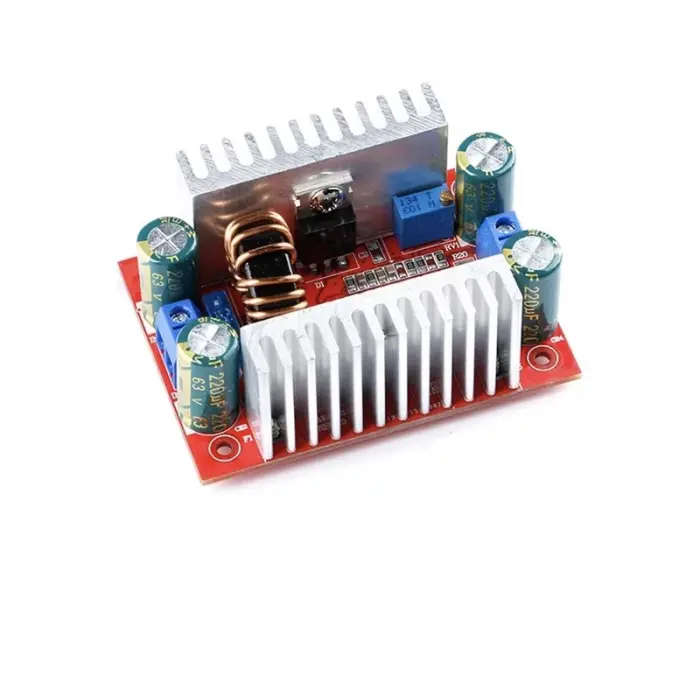

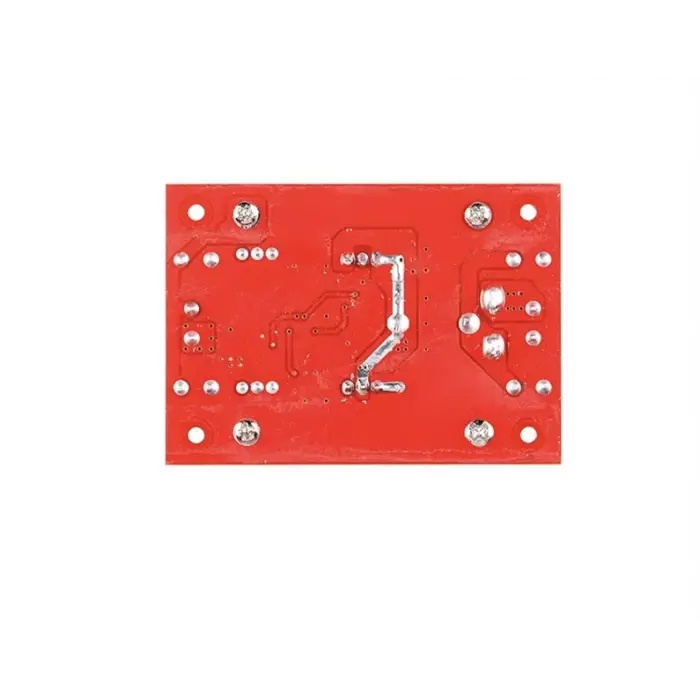

400W 15A Gerilim Yükseltici Modül

Ürün parametreleri:

• Modül adı: 400W boost sabit akım modülü
• Modül doğa: İzole olmayan boost modülü (BOOST)
• Giriş voltajı: DC8.5V-50V
• Giriş akımı: 15A (MAX) 8A üzerinde, lütfen ısı dağılımını güçlendirin
• Statik çalışma akımı: 10mA (zaman 12V yükseliyor 20V, yüksek çıkış voltajı, statik akım artırır)
• Çıkış gerilimi: 10-60V sürekli ayarlanabilir (varsayılan çıkış 19V nakliye)
• 12-80V sabit çıkış (özelleştirilmiş müşteriler için)
• Çıkış akımı: 12A MAX, 7A aşarsa lütfen ısı dağılımını güçlendirin (giriş ve çıkış basıncı farkı ile ilgili, basınç farkı ne kadar büyük olursa, çıkış akımı o kadar küçük)
• Sabit akım aralığı: 0.2-12A
• Çıkış gücü: = giriş voltajı * 10A, gibi: giriş 12V * 5A = 60W, giriş 24V * 5A = 120W,
• Giriş 36V * 5A = 180W, giriş 48V * 5A = 240W,
• Çalışma sıcaklığı: -40 ~ + 85 derece (ortam sıcaklığı çok yüksek olduğunda lütfen ısı dağılımını güçlendirin)
• Çalışma frekansı: 150KHz
• Dönüşüm verimliliği: % 96% 'ye kadar (verimlilik giriş, çıkış voltajı, akım ve basınç farkı ile ilgilidir)
• Aşırı akım koruması: evet (giriş 15a'yı aştığında, çıkış voltajı belirli bir hata aralığıyla otomatik olarak azaltılacaktır.)
• Giriş ters bağlantı koruması: yok, (daha fazla ters bağlantı akımına ihtiyacınız varsa, lütfen girişte seri olarak bir diyot koyun)
• Kurulum yöntemi: 4 2.5mm vida delikleri
• Kablolama modu: kablolama çıkışı

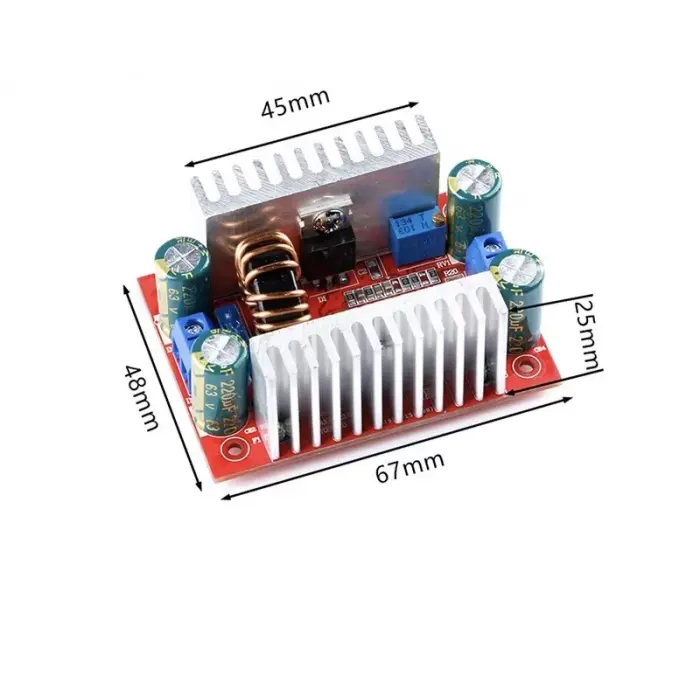

• Modül boyutu: uzunluk 67mm genişlik 48mm yükseklik 28mm

Çıkış gerilimi/akım ayar yöntemi:

1. Pil veya LED göre "CV-ADJ" potentiometer metreyi ayarlayın, çıkış voltajını ihtiyacınız olan voltaj değerine ayarlayın. Örneğin, voltaj 10 LED dizeleri ayarlanır ila 37V. (Voltajı saat yönünün tersine çevirin ve voltajı saat yönünde çevirin)
2. "CC-ADJ" potentiometer metreyi yaklaşık 30 dönüş için saat yönünün tersine ayarlayın, çıkış akımını minimuma ayarlayın, led'i bağlayın ve RV2 potentiometer metresini ihtiyacınız olan akıma ayarlayın. Pil şarjı için, pil boşaldıktan sonra, çıkışa bağlanın ve ihtiyacınız olan akıma rv2'yi ayarlayın. (Şarj ederken, pili ayarlamak için boşalmış pili kullanmalısınız, çünkü pil daha fazla güce sahiptir. Daha fazla, şarj akımı düşük.) (Saat yönünün tersine akımı azaltın ve saat yönünde akımı açın)

Not:Akımı ayarlamak için lütfen kısa devre yöntemi kullanmayın. Boost modülünün devre yapısı kısa devre yöntemiyle ayarlanamaz.

Uygulama:
1. DIY a regüle güç kaynağı, giriş 12V ve çıkış 12-50V arasında ayarlanabilir.
2. Elektronik ekipmanınıza güç kaynağı, çıkış değerini sistem voltajınıza göre ayarlayabilirsiniz.
3. Bir araç güç kaynağı olarak, dizüstü bilgisayar, PDA veya çeşitli dijital ürünler için güç kaynağı olabilir.
4. DIY bir yüksek güç dizüstü mobil güç kaynağı: büyük kapasiteli 12V lityum pil paketi ile donatılmış, böylece kitaplarınız nereye giderseniz gidin parlak olabilir.
5. GÜNEŞ PANELI voltaj dengeler.
6. Şarj pilleri, lityum piller, vb.
7. Sürücü yüksek güçlü LED ışıkları.
