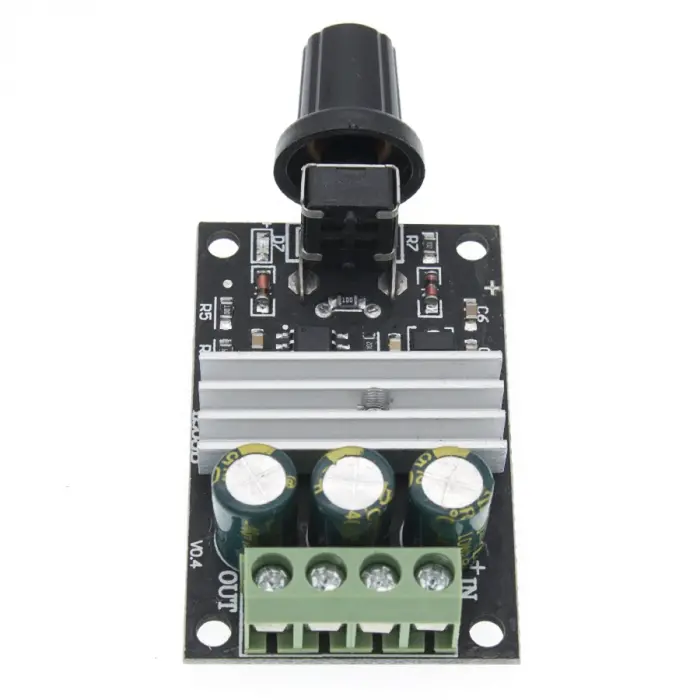

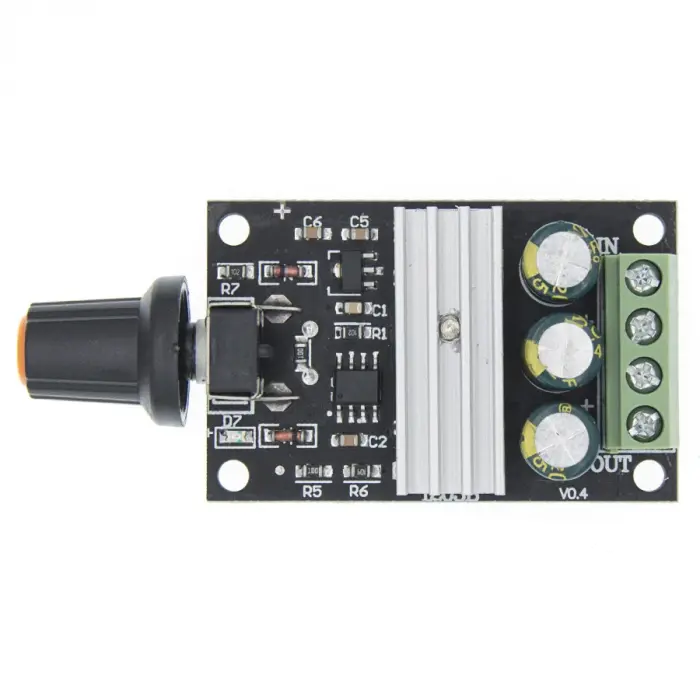

6V-12V-24V-28V 3A Motor Hız Kontrol Devresi

Bu DC Motor hız kontrolörü, bir DC motorun yönünü, bir darbe-genişlik modülasyonlu (PWM) DC voltajını 0%-100% arasında tamamen ayarlanabilir bir görev döngüsü ile kontrol etmenizi sağlar.
Motor hız kontrol cihazı, DC motor veya diğer DC yükünüze sürekli bir akım of3A sağlayabilir.
ÖZELLİKLER

• Giriş besleme gerilimi: 6V-28VDC
• Maksimum çıkış gücü: 80W
• Maksimum sürekli çıkış akımı: 3A
• Görev döngüsü ayarlanabilir: 5%-100%

Kullanım:

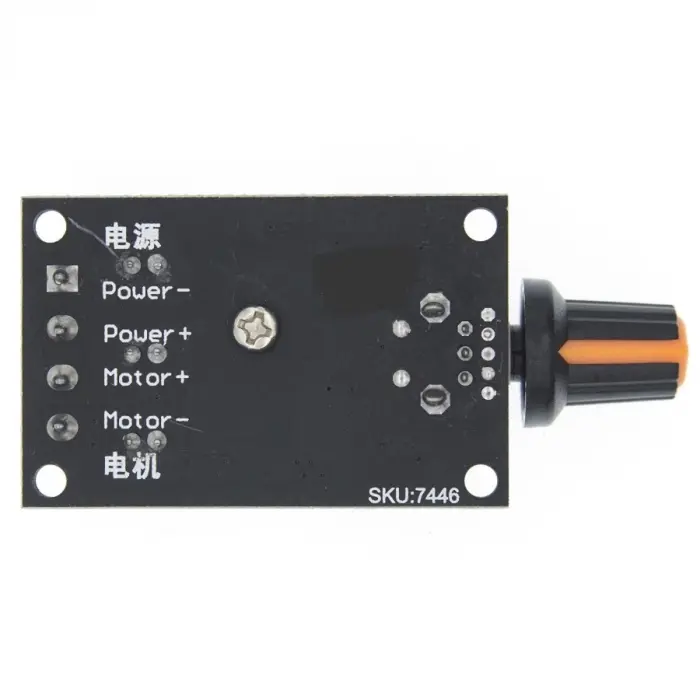

1. Bağlantı şemasında belirtildiği gibi DC motor (veya DC yükünüzü) motor terminallerine bağlayın.
2. Bağlantının doğru polaritesinden emin olmak için 10V-36V dc'lik bir voltajı devreye bağlayın. Motora uygulanan voltajın devreye uygulanan besleme voltajı olacağını unutmayın. Devreyi mümkün olan herhangi bir kısa devreden korumak için uygun bir şekilde nominal bir sigorta inline eklemeniz tavsiye edilir.
3. Artık motorun hızını potansiyometre ile kontrol edebilirsiniz.
