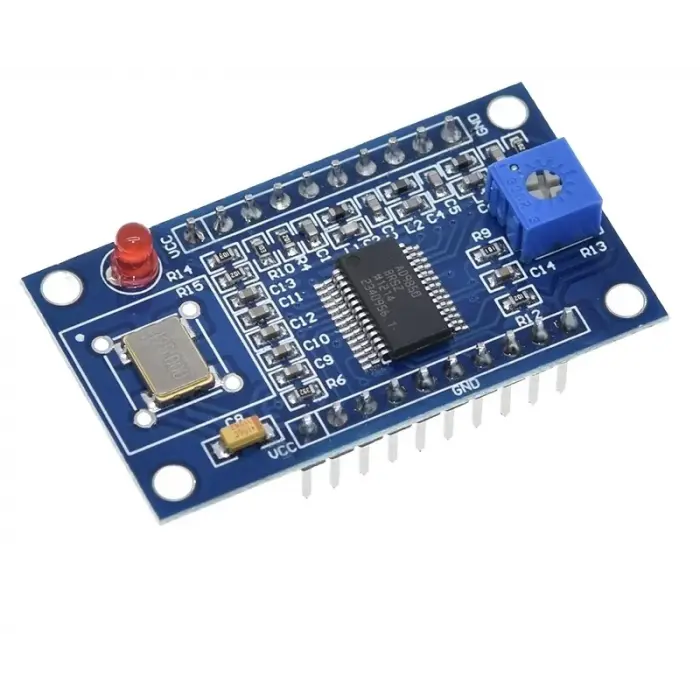

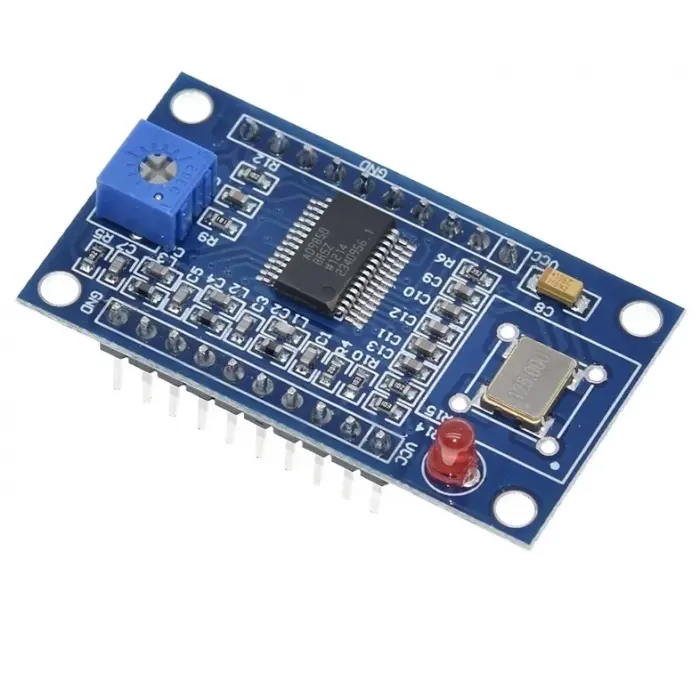

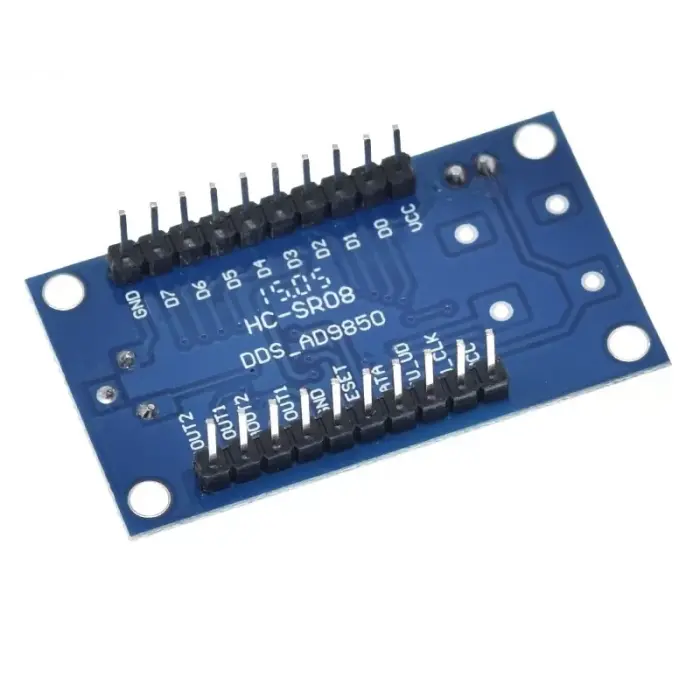

AD9850 0-40MHz DDS Modülü

Modül sinüs dalgası, kare dalga, iki sinüs dalgası ve iki kare dalga çıkışı verebilir. 20-30MHz'de frekans harmonikleri, dalga şekli daha az ve daha temiz olacaktır. 70MHz düşük geçirgen filtre, daha iyi olan dalga biçimi SN. Uygulamayı çıkış dalga biçiminin genliğini yapacak şekilde ayarlamak için uygun olan DA kriterlerini pim (PIN12) uçları oluşturun. Direnci ayarlamak için değişken direnç tarafından üretilen karşılaştırıcı referans giriş voltajı farklı bir görev döngüsü kare dalga olabilir.

ÖZELLİKLER

• AD9850: 0-40MHz.
• 2 sinüs dalgası ve 2 kare dalga çıkışı.
• 20-30MHz frekans harmonikleri arttıktan sonra, dalga formu daha az ve daha az temiz olacaktır.
• Kare dalga: 0-1MHz.
• 70MHz ile düşük geçiş filtresi, bu yüzden dalga formu sn'den daha iyi.
• Paralel ve seri veri girişi bir jumper ile seçilebilir.
• DA, çıkış dalga formu uygulamasının büyüklüğünü yapmak için kolay ayarlama için kriter pimi (PIN12) yol açar.
• Değişken direnç tarafından üretilen karşılaştırıcı referans giriş voltajı, direnç farklı görev döngüsü kare dalga ayarlanabilir.
• Aktif AD9850 125MHz kristal osilatör modülleri.
• Boyut: 4.5cm x 2.6cm
