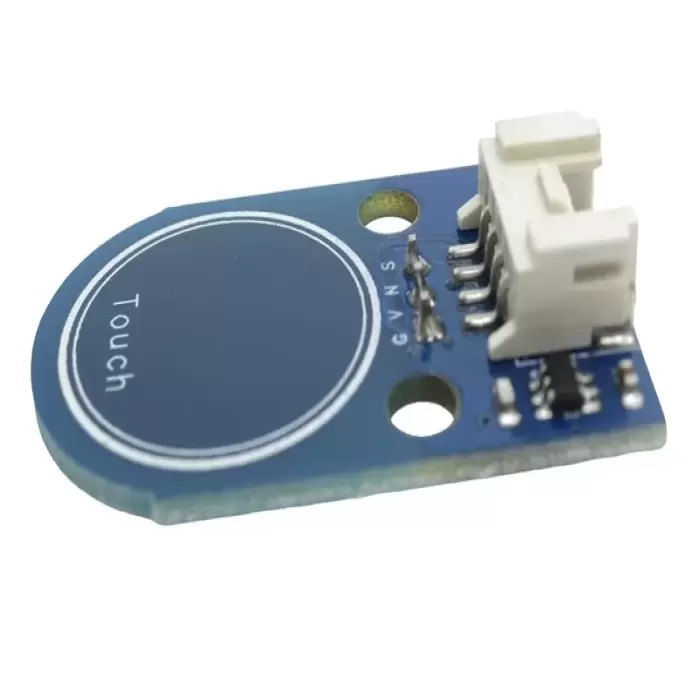

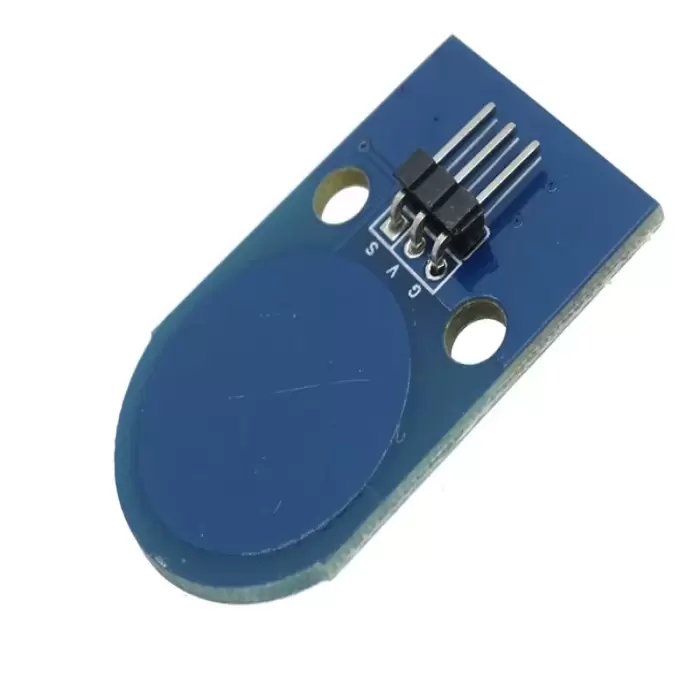

Çift Taraflı Dokunmatik Sensör Modülü

Dokunmatik Sensör Modülü, dokunduğunda açılan dijital bir anahtar olarak çalışır. Mikrodenetleyicinizdeki dijital girişe takılır.Bu modül hem 3.3V hem de 5V mikrodenetleyicileri destekler.
Kullanımı:
Voltaj girişi (V) ve topraklama (G) pimlerine 2-5,5V güç kaynağı bağlayın. Dijital çıkış sinyali (S) pinini mikrodenetleyicinizdeki dijital girişe bağlayın. Çıkış sinyali, dokunduğunuzda düşük ve dokunmadığınızda yüksek olacaktır.

ÖZELLİKLER

• Ürün Türü: Sensör Modülü
• Ölçüler: Yaklaşık 38 x 24 x 1,6 mm / 1,5 x 0,9 x 0,1 inç
• Çalışma Voltajı: 3,3-5VDC
• Uyumlu Arayüzler: 2,54 mm 3 pimli arayüz ve 4 pimli arayüz
• Pin Açıklaması:S, voltajlı dijital çıkış portunu temsil eder.N kullanılmayan pimi temsil eder.V ve G, sırasıyla ortak toplayıcıda ve toprakta voltajı temsil eder.
• Besleme Gerilimi
• Minimum Valf: 2VDC
• Tipik Değer: 3VDC
• Maksimum Değer: 5,5 VDC
• Çalışma Akımı (VCC = 5V)
• Tipik Değer: 18uA
• Dijital Çıkış Gerilimi (VCC = 5V)
• Minimum Valf: 0V
• Maksimum Değer: 5V
