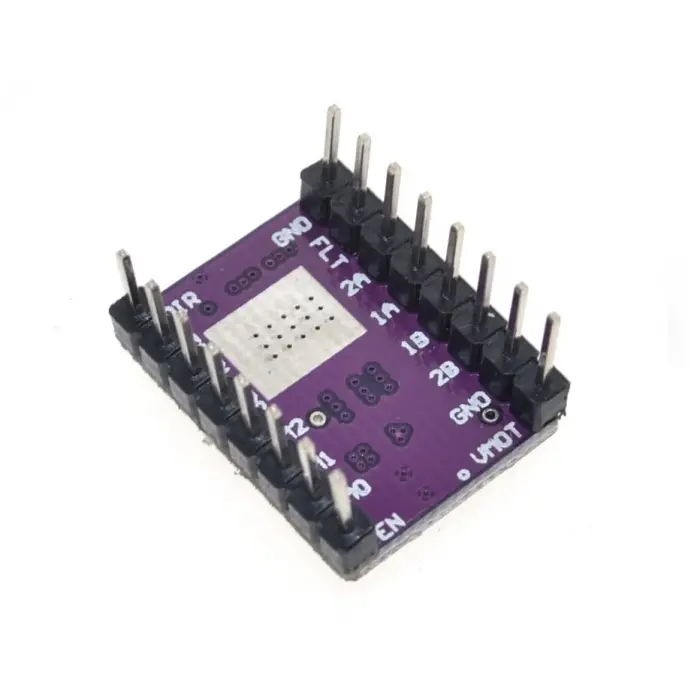

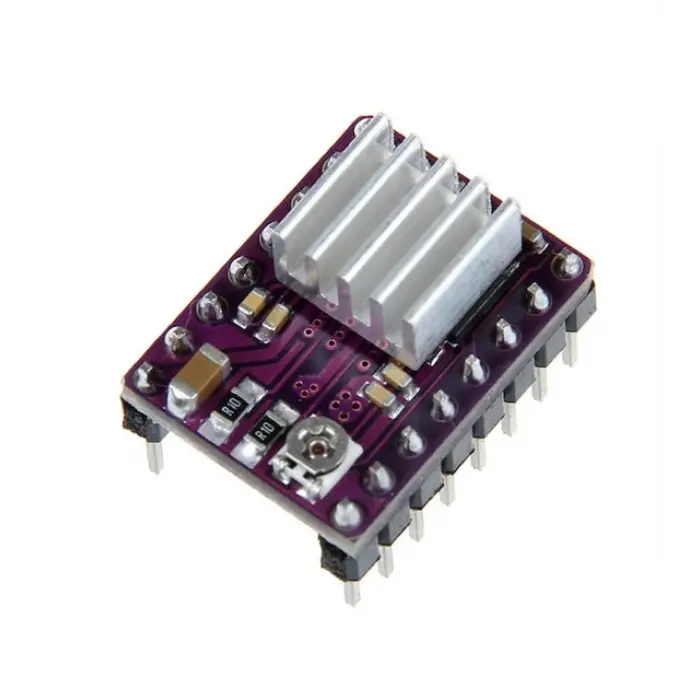

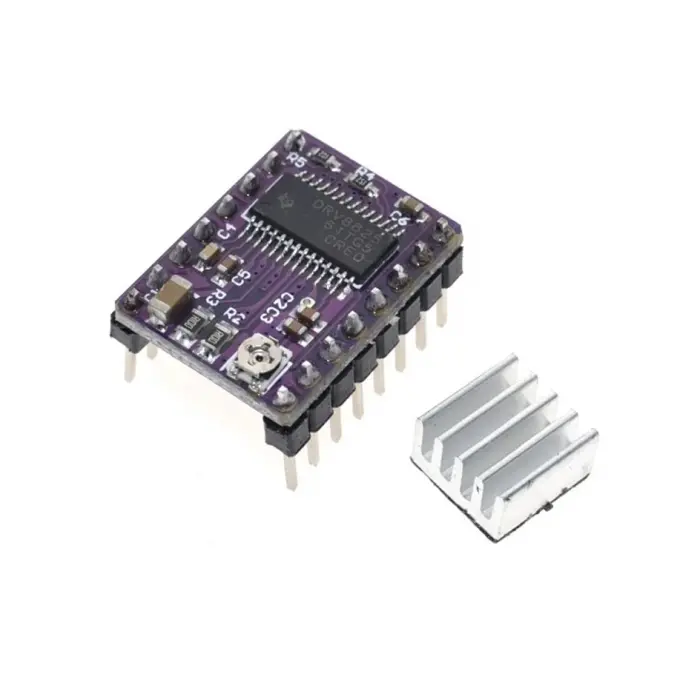

DRV8825 Step Motor Sürücü

DVR8825, 3D yazıcı, 2D plotter, cnc, genel amaçlı bipolar ve unipolar step motor kontrolü gerektiren projelerde kullanılabilecek 1/32 microstep çözünürlüğe kadar çıkabilen uygun fiyatlı step motor sürücü kartıdır. A4988 ile benzer yapıda bulunması sebebi ile devrenizde herhangi bir değişiklik yapmadan direk olarak değişim yapılabilmektedir. Normal şartlarda 1.5 A, zorlanma anında 2.2 A kadar yüksek akım vermesi ile büyük ebatlı step motor kontrolünde ideal bir sürücüdür.

ÖZELLİKLER

• Çalışma voltajı: DC 3.3V / 5V
• Motor voltajı: DC 8V / 45V Maksimum
• Ayarlanabilir akım kontrolü
• Her faz için sürekli akım: 1.5A ( Soğutucu ile 2.2A )
• Adım kontrol
• Yön kontrol
• Mikro adım çözünürlüğü: 1, 1/2, 1/4, 1/8, 1/16, 1/32
• A4988 ile pin uyumludur. A4988 kullanılan kartlarda kullanabilirsiniz.
• Kısa devre koruması
• Düşük voltaj koruması
• Yüksek sıcaklık koruması
• Düşük voltaj koruması
• Yüksek akım koruması
• Çarpraz akım koruması
• Renk: Mor
• Boyutlar: 15mm x 2mm

Uygulama Alanları
Step Motor Uygulamaları
3d yazıcılar
Hız kontrollü robotlar
Kontrol sistemleri
Yazıcı – Tarayıcı
Robot kol
