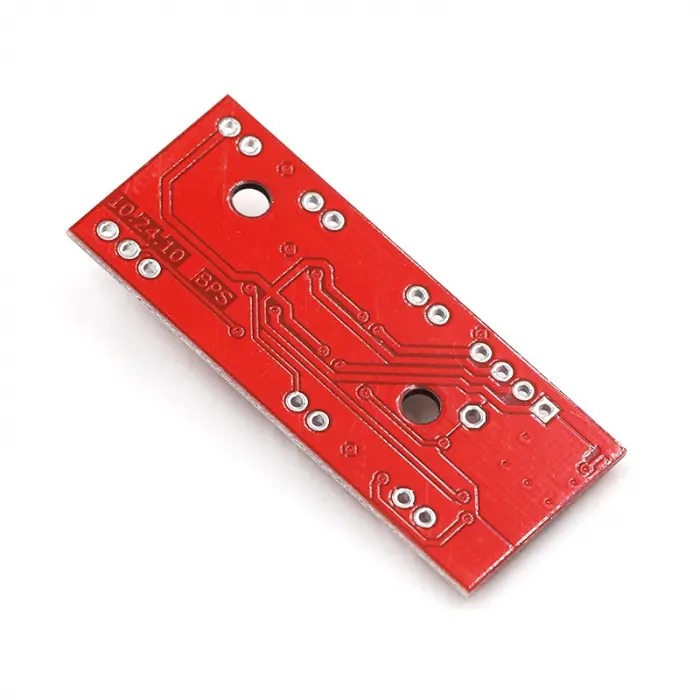

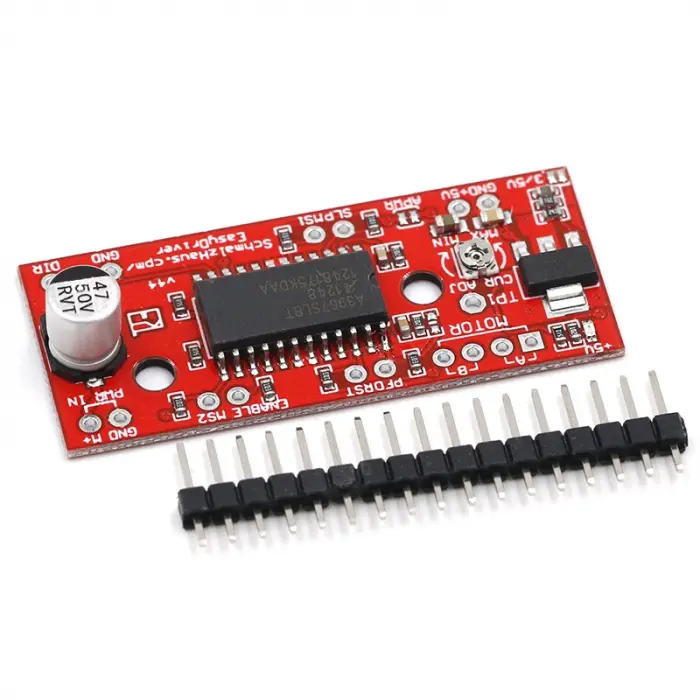

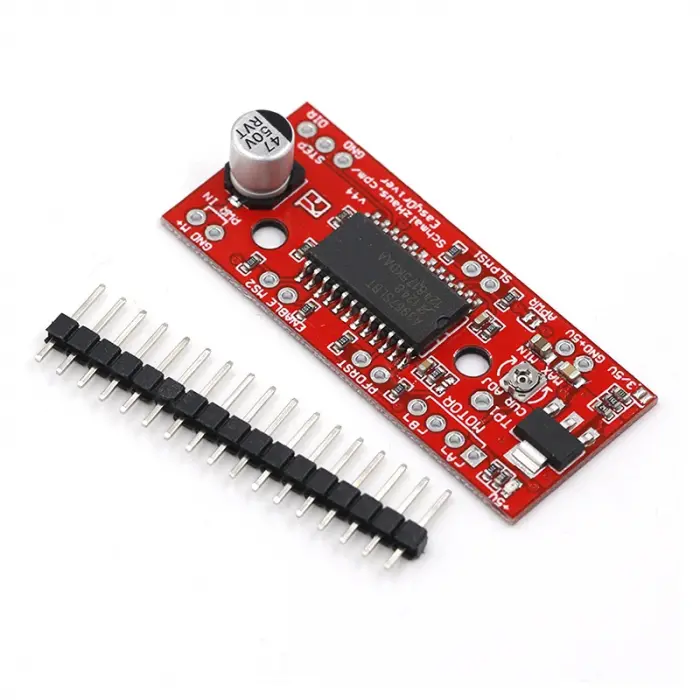

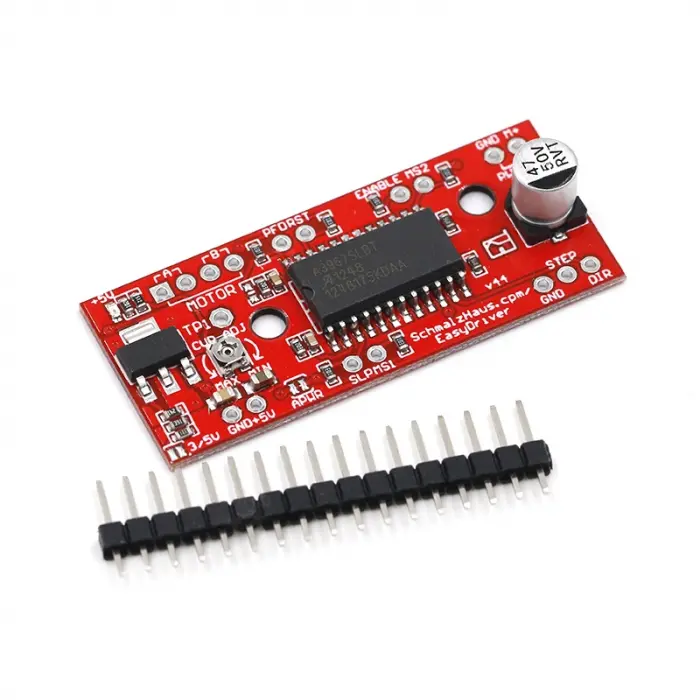

EasyDriver v44 A3967 Step Motor Sürücü

A3967 entegresi kullanılmış step motor sürücü kartıdır. 5V ve 3.3V (lehimleme gerektirir) seviyelerinde sinyaller ile uyumlu çalışır. Step motor tarafında 6-30V besleme voltajı kullanabilirsiniz. 2 Faz 4 telli motorları sürebilir.MS1 ve MS2 pinleri ile microstep ayarlaması yapılır. Sleep ve enable pinleri ile daha iyi kontrol fonksiyonları bulunmaktadır. Step motorlar genellikle 200 adım 1.8 derece açıya sahiplardir Bu ürün 1600 adım desteği ile daha hassas kontrol imkanı vermektedir. 360 dereceyi tam olarak istenilen açıda kullanabilirsiniz.(30V daba daha yüksek besleme voltajı kullanmayın. Entegre bozulacaktır.)

ÖZELLİKLER

• A3967 microstepping sürücü entegresi
• 5V ve 3.3V sinyaller ile kontrol edilebilir. ( 3.3V için SJ2 lehimlenmesi gerekir. )
• Motor tarafında besleme voltajı: DC 7V - 30V
• Kontrol kısmında kullanılacak 5V ürün üzerinde bulunan ldo tarafından üretilir.
• 2 Faz 4 telli motorları sürebilir.
• MS1 ve MS2 mikrostep ayarı için kullanılır.
• 1600 adım desteği ile daha hassas kontrol.
• Faz başına 0.75A  motor akımı
• Boyutlar: 48mm x 20mm
• Ağırlık: 6gr
