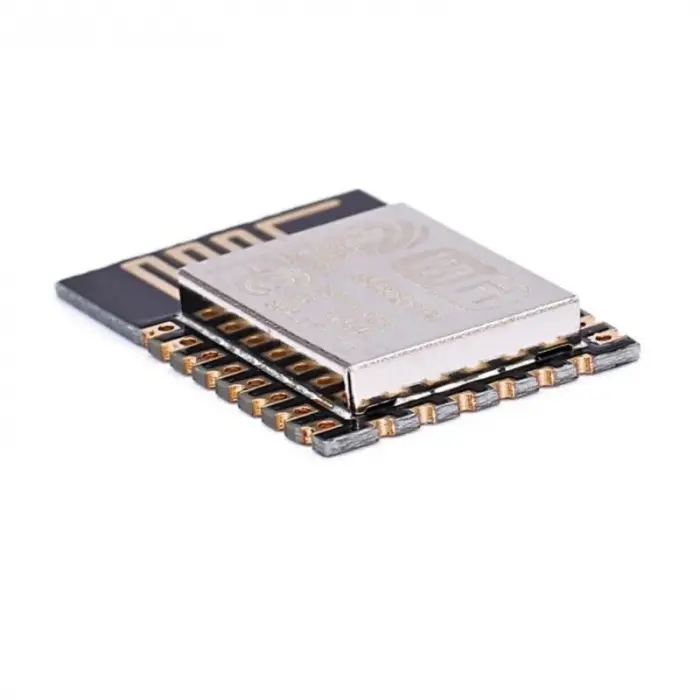

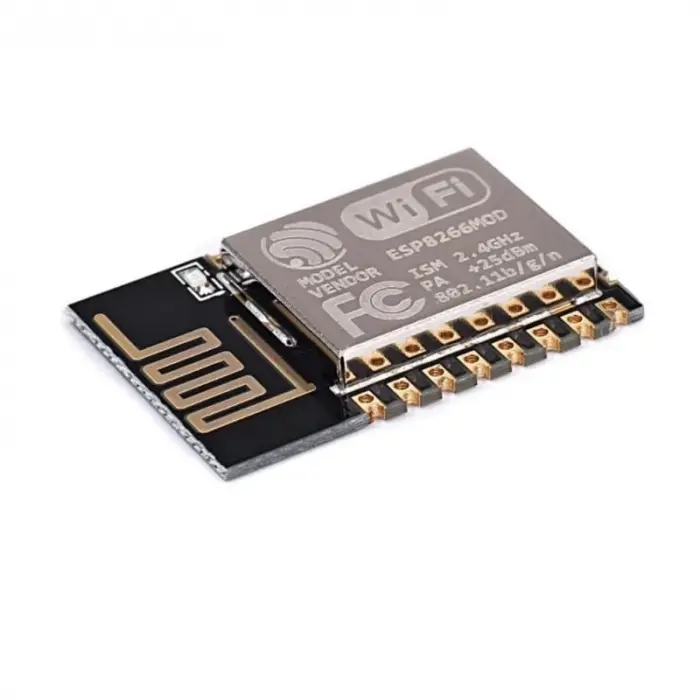

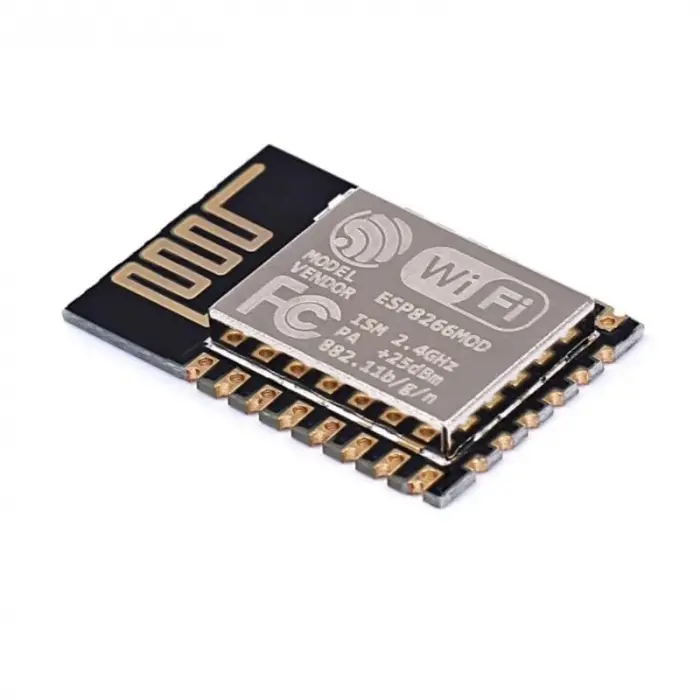

ESP8266 ESP-12E Seri Haberleşmeli Wifi Modülü

ESP-E modülünün çekirdek işlemci, uygun maliyetli çip ESP8266EX kullanır. Çip, endüstri lideri tensilikanın L106 ultra düşük güç 32 bit mikro mcu'yu 16 bit aerodinamik modla daha küçük bir pakette birleştirir. Ana frekans 80 MHz ve 160 MHz destekler ve RTOS desteklenir. ESP8266EX, bağımsız olarak kullanılabilen veya diğer ana bilgisayar mcuslarında bir köle olarak çalışabilen eksiksiz bir Wi-Fi ağ fonksiyonuna sahiptir. ESP8266EX bağımsız olarak kullanıldığında, doğrudan harici flaştan başlatılabilir. Yerleşik yüksek hızlı tampon bellek, sistem performansını iyileştirmeye ve depolama sistemini optimize etmeye yardımcı olur. Ayrıca, esp8espex SPI/SDIO arayüzü veya I2C/UART portu üzerinden bir Wi-Fi adaptörü olarak kullanılabilir ve herhangi bir mikrodenetleyici tabanlı tasarıma uygulanabilir.ESP-E modülü standart IEEE802.11 b/g/n/e/i protokolünü ve tam tcp/ip protokol yığınını destekler. Kullanıcılar, mevcut ekipmana ağ fonksiyonları eklemek veya bağımsız bir ağ denetleyicisi oluşturmak için bu modülü kullanabilirler.ESP-E modülü, en düşük maliyetle maksimum uygulanabilirlik sağlar ve diğer sistemlere gömülü Wi-Fi fonksiyonu için sınırsız olasılık sağlar.

SOC özellikleri:

• Dahili Tensilica L106 ultra düşük güç tüketimi 32 bit mikroişlemci, ana frekans 80MHz ve 160MHz destekler, RTOS destekler
• Dahili tcp/ip protokol yığını
• Dahili 1 kanal 10 bit yüksek hassasiyetli ADC
• Periferik arayüz HSPI, UART, I2C, I2S, IR uzaktan kumanda, PWM, GPIO
• Derin uyku tutma akımı 10uA, kapatma akımı 5ua'dan azdır
• Uyandırma, veri paketlerini 2 ms içinde bağlayın ve iletin
• Bekleme gücü tüketimi 1.0 mw'den azdır (DTIM3)

Wi-Fi özellikleri:

• Destek 802.11 b/g/n/e/i
• Destek istasyonu, SoftAP, SoftAP + STA modu
• Destek Wi-Fi Direct (P2P)
• CCMP (CBC-MAC, sayaç modu), TKIP (MIC, RC4), ● wapi (SMS4), WEP (RC4), CRC donanım hızlandırma desteği
• P2P keşif, P2P GO modu/GC modu ve P2P güç yönetimi
• Wpa/PA2 PSK ve WPS
• 802.11 i güvenlik özellikleri: ön kimlik doğrulama ve TSN
• Destek 802.11n (2.4 GHz)
• 802.1h/RFC1042 çerçeve kapsülleme
• Dikişsiz dolaşım desteği
• Uzaktan yükseltme ve bulut OTA yükseltmesinde destek
• Akıllı yapılandırma işlevini destekleyin (Android ve iOS cihazları dahil)

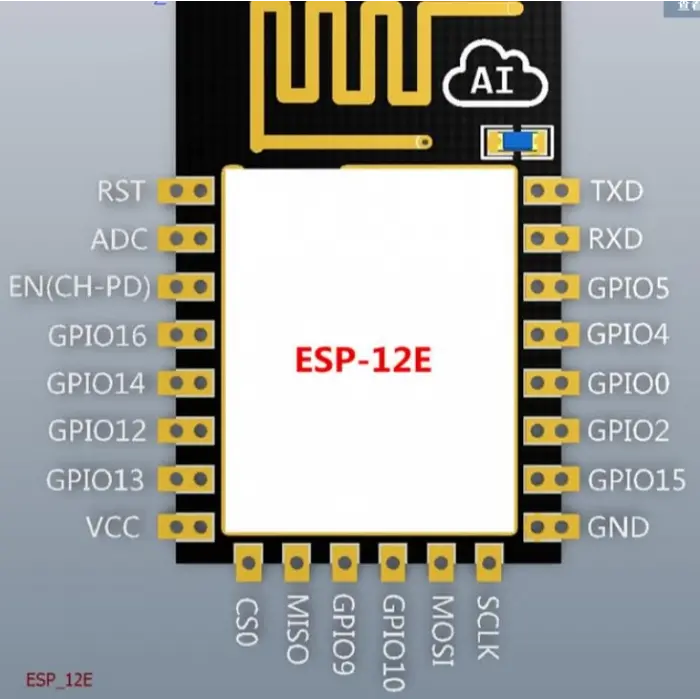

Modül çevre birimleri:

• 2xUART
• 1xADC
• 1xEn
• 1x uyandırma pimi
• 1xHSPI
• 1xI2C
• 1xI2S
• En fazla 11xGPIOs
• 4M bayt SPI flaş
• Çalışma sıcaklığı aralığı: -40 ℃-85 ℃
• Modül boyutu: 16mm × 24mm

Uygulama alanları:
Ev aletleri
Akıllı ev
Bebek monitörü
Sensör ağı
Güvenlik kimlik etiketi
Kablosuz konumlandırma sistemi İşareti
Ev otomasyonu
Mesh ağı
Ip kamera
Giyilebilir elektronik
Kablosuz konum bilinirliği
Endüstriyel kablosuz kontrol
