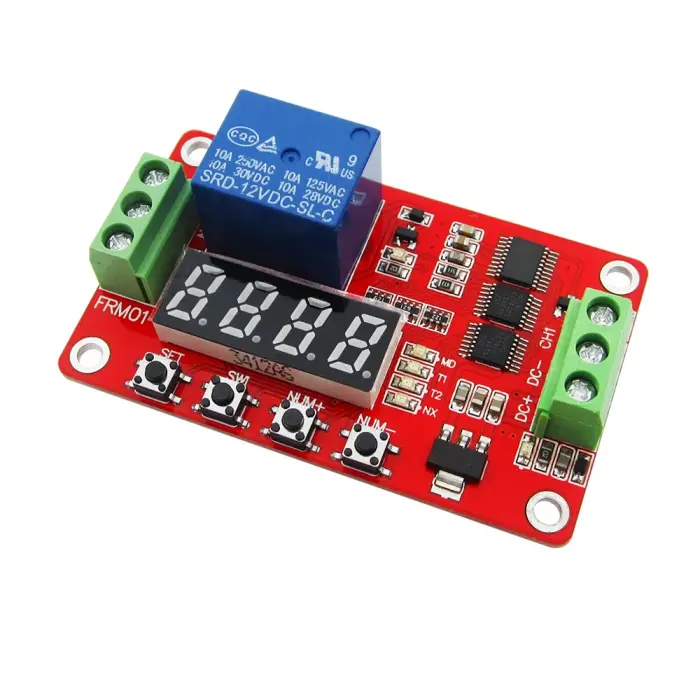

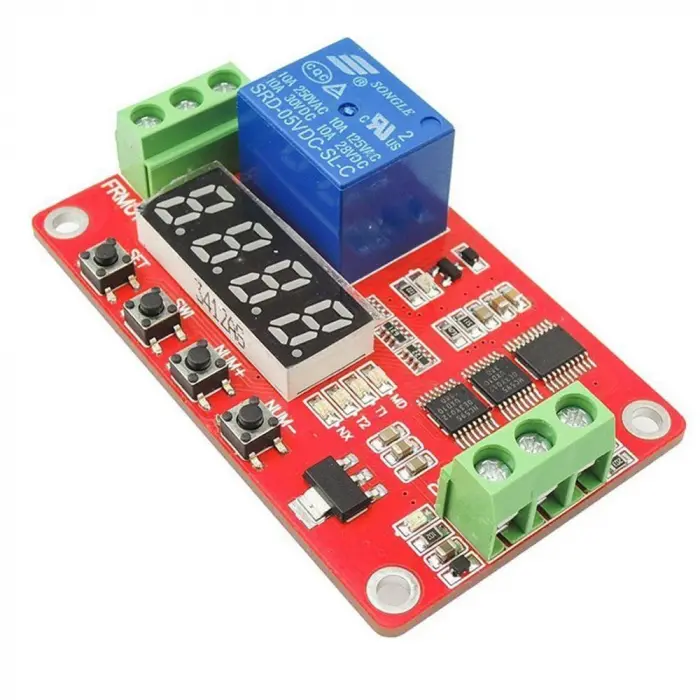

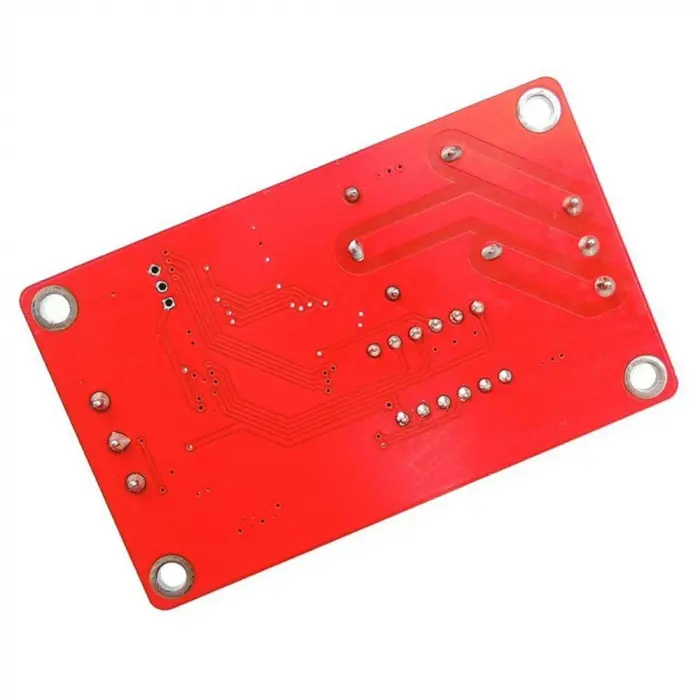

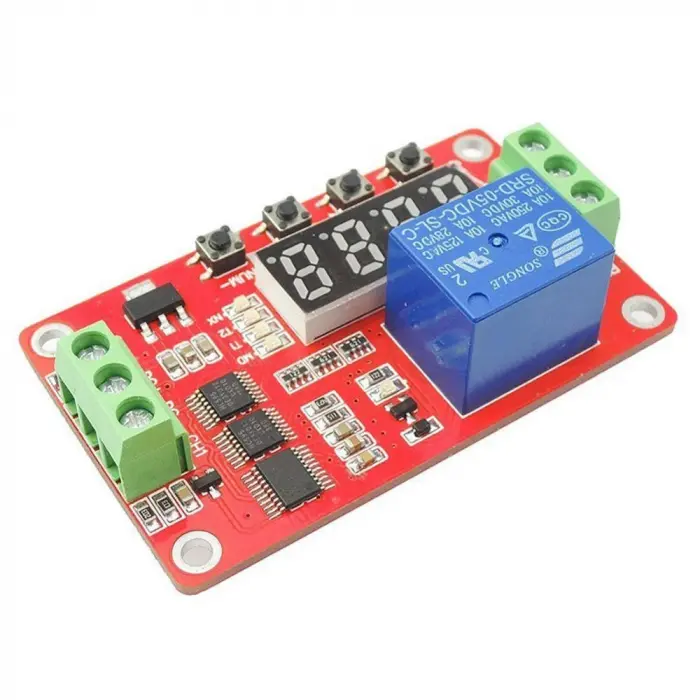

FRM01 12V Çok Fonksiyonlu Zaman Ayarlı Röle Modülü
Hızlı Gönderi
Güvenli Alışveriş
FRM01 çok fonksiyonlu röle kontrol modülü farklı ihtiyaçları olan kullanıcılar için tasarlanmıştır. Ana kontrol ünitesi olarak mikrodenetleyiciyi benimser.18 işlevi kullanıcı gereksinimlerine göre önceden ayarlar.Diğer özel işlevleri özelleştirebilir ve ekleyebilir.Modül orijinal yüksek kaliteli güç rölesi, yüksek güçlü yüksek voltajlı triyot, kırmızı ve mavi sinyal göstergesi, askeri sınıf çift taraflı PCB kartı, kapsamlı düzen, istikrarlı performans, ve çeşitli güç kontrol uygulamalarında yaygın olarak kullanılabilir.
ÖZELLİKLER
Kullanıcı, aşağıdaki 18 işlevden birini tuşlardan ve ekrandan seçebilir ve işlev parametrelerini ayarlayabilir ve kaydedebilir ve mevcut fonksiyonun parametrelerini görüntüleyebilir. Ayar işlemleri için talimatlar satıcıdan elde edilebilir.
Hatırlatma: fonksiyonlar 1-8 açıldığında otomatik olarak başlayacaktır ve fonksiyonlar 9-18 yüksek seviyeli bir darbe sinyali gerektirir (yüksek seviye süresi 20 ms'den az değildir, aşağıda aynı) başlangıcı tetiklemek için.
Fonksiyon 1:
Zamanlama çekme: güç açıldıktan sonra, gecikme T1 zaman rölesi çekme, T1 0.1 saniye ile 270 saat arasında ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin ve işlevi birden fazla kez tekrarlayın;
Özellik 2:
Zamanlama bağlantısı: güç açıldığında röle çeker, gecikme T1 zaman rölesi bağlantısı kesilir, T1 0.1 saniye ile 270 saat arasında ayarlanabilir, ve CH1 arayüzüne yüksek seviyeli bir darbe sinyali verilir ve işlev birden fazla kez tekrarlanır;
Özellik 3:
Zamanlanmış çekme ve sonra kes: güç açıldıktan sonra röle ilk olarak çekmez, röle gecikme süresi T1 geldikten sonra çeker; röle, T2 geldiğinde çekme süresinden sonra keser ve T1 ve T2 gecikme süreleri 0.1 saniye ile 270 saat arasındadır. Ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin ve işlevi bir kereden fazla tekrarlayın;
Özellik 4:
Zamanlanmış bağlantı kesilmesi ve yeniden bağlanma: güç açıldıktan sonra röle hemen kapanır ve T1 gecikme süresi geldikten sonra röle keser; Röle, T2 kesildikten sonra kapanır, t1 ve T2 gecikme süresi 0.1 saniye ile 270 saat arasındadır. Ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin ve işlevi bir kereden fazla tekrarlayın;
Özellik 5:
Sonsuz çevrim zamanlama modu 1: güç açıldıktan sonra, röle ilk olarak çekmez ve röle gecikme süresi T1 geldikten sonra çeker; röle, T2 geldiğinde çekme süresinden sonra keser ve daha sonra yukarıdaki durumu tekrarlar, T1 ve T2 gecikme süresi 0.1 saniye ile 270 saat arasında ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verir ve yukarıdaki işlevler yeniden başlatılabilir;
Özellik 6:
Sonsuz çevrim zamanlama modu 2: güç açıldıktan sonra röle hemen kapatılır ve T1 ulaşıldıktan sonra röle kesilir; röle, T2 bağlantı kesildikten sonra kapatılır ve daha sonra yukarıdaki durum tekrarlanır ve T1 ve T2 gecikme süresi 0.1 saniye içinde olur. -270 saat arasında ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin, yukarıdaki işlevleri yeniden başlatabilirsiniz;
Özellik 7:
Sınırlı çevrim zamanlama modu 1: fonksiyon 5 temelinde, döngü sayısı eklenir. Şu anda T1 ve T2, 0.1 saniye ile 9999 saniye arasında ayarlanabilir ve NX sayısı 1 ila 9999 kez arasında ayarlanabilir. Yüksek seviyeli bir darbe sinyali yukarıdaki fonksiyonları yeniden başlatabilir;
Özellik 8:
Sınırlı çevrim zamanlama modu 2: fonksiyon 6 temelinde, döngü sayısı eklenir. Şu anda T1 ve T2, 0.1 saniye ile 9999 saniye arasında ayarlanabilir ve NX sayısı 1 ila 9999 kez arasında ayarlanabilir. Yüksek seviyeli bir darbe sinyali yukarıdaki fonksiyonları yeniden başlatabilir;
Özellik 9:
Kendinden kilitlemeli röle modu: rölenin CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin, röle çekilecek, ve sonra bağlantıyı kesmek için röleye yüksek seviyeli bir darbe sinyali verin.
Özellik 10:
Tetik röle modu: rölenin CH1 arayüzüne yüksek seviyeli bir sinyal verin, röle çekilir, yüksek seviye kaybolur ve röle bağlantısı kesilir.
Özellik 11:
Tetik zamanlaması çekme: röle, güç açıldıktan sonra hareket etmez, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verir, T1 zaman rölesini çekme işlemini geciktirir, t1, 0.1 saniye ile 270 saat arasında ayarlanabilir ve tekrar tekrar CH1 arayüzüne yüksek seviyeli bir sinyal darbe sinyali verebilir, işlemi bir kereden fazla tekrarlayabilir;
Özellik 12:
Tetik zamanlama kopukluğu: röle açıldıktan sonra hareket etmez, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verir, röle çeker ve gecikme T1 zaman rölesi keser, t1, 0.1 saniye ile 270 saat arasında ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali tekrarlayın, Fonksiyonu birden fazla kez tekrarlamak;
Özellik 13:
Çekin ve sonra kesmek için zamanlama tetikleyin: röle açıldıktan sonra hareket etmez ve CH1 arayüzüne yüksek seviyeli bir darbe sinyali verilir, röle, T1 gecikme süresinden sonra çeker; Röle, T2 geldiğinde çekme süresinden sonra kesilir, T1 ve T2 gecikme süresi 0.1 saniye ile 270 saat arasında ayarlanabilir. Tekrar tekrar CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin ve işlevi birden fazla kez tekrarlayın;
Özellik 14:
Tetik zamanlanmış bağlantı kesilmesi ve yeniden bağlanması: güç açıldıktan sonra röle hareket etmez ve CH1 arayüzüne yüksek seviyeli bir darbe sinyali verilir, röle hemen çekilir, ve T1 gecikme süresi geldikten sonra röle bağlantısı kesilir; Röle, T2 ulaşıldıktan sonra çekilir, T1 ve T2 gecikme süresi 0.1 saniye ile 270 saat arasında ayarlanabilir. Tekrar tekrar CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin ve işlevi birden fazla kez tekrarlayın;
Özellik 15:
Sonsuz çevrim zamanlama modu 1: röle açıldıktan sonra çalışmaz ve CH1 arayüzüne yüksek seviyeli bir darbe sinyali verilir. T1 gecikme süresine ulaşıldıktan sonra röle kapatılır; T2 çekme süresine ulaşıldıktan sonra röle bağlantısı kesilir ve daha sonra yukarıdaki durum tekrarlanır, ve gecikme gecikti. T1 ve T2 zamanı 0.1 saniye ile 270 saat arasında ayarlanabilir. CH1 arayüzüne tekrar tekrar yüksek seviyeli bir darbe sinyali vermek, yukarıdaki işlevleri yeniden başlatabilir;
Özellik 16:
Sonsuz çevrim zamanlama modu 2: güç açıldıktan sonra röle hareket etmez ve CH1 arayüzüne yüksek seviyeli bir darbe sinyali verilir, röle hemen kapatılır, ve T1 gecikme süresine ulaşıldıktan sonra röle bağlantısı kesilir; T2 kesildikten sonra röle kapatılır, Ve sonra tekrar yukarıdaki durumu tekrarlayın, gecikme süresi T1 ve T2 0.1 saniye ile 270 saat arasında ayarlanabilir. Yukarıdaki işlevleri yeniden başlatmak için tekrar tekrar CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin;
Özellik 17:
Sınırlı çevrim zamanlama modu 1: fonksiyon 15 temelinde, döngü sayısı eklenir. Şu anda T1 ve T2, 0.1 saniye ile 9999 saniye arasında ayarlanabilir ve NX sayısı 1 ila 9999 kez arasında ayarlanabilir. Ch1'e tekrarlayın, arayüzdeki yüksek seviyeli bir darbe sinyali yukarıdaki işlevleri yeniden başlatabilir;
Özellik 18:
Sınırlı çevrim zamanlama modu 2: fonksiyon 16 temelinde, döngü sayısı eklenir. Şu anda, T1 ve T2 0.1 saniye ile 9999 saniye arasında ayarlanabilir ve NX sayısı 1 ila 9999 kez arasında ayarlanabilir. Ch1'e tekrarlayın, arayüzdeki yüksek seviyeli bir darbe sinyali yukarıdaki işlevleri yeniden başlatabilir.
Iki modül arayüzü
Modül kontrol terminali: 3 telli arayüzler vardır, tüm arayüzler, kullanıcıların kullanması için uygun olan terminallere sahiptir
1. DC +: DC güç kaynağının pozitif kutbu (5V, 12V ve 24V modülleri mevcuttur)
2. DC-: DC güç kaynağının negatif kutbu
3. CH1: giriş algılama arayüzü, aktif yüksek
Röle çıkışı: 3 telli arayüz, tüm arayüzlerin terminalleri var
1. NO: röle normalde açık arayüz, röle kapatmadan önce askıya alınır ve kapandıktan sonra COM1 ile kısa devre yapılır
2. COM: röle ortak arayüzü
3. NC: röle normalde kapalı arabirimdir, röle çekilmeden önce COM1 ile kısa devre yapılır ve çekildikten sonra havada bırakılır.
Yük kapasitesi: normalde açık port yük kapasitesi: DC 0-30V/10A, AC 0-250V/10A
Normalde kapalı port maksimum yük kapasitesi: DC 0-28V/10A, AC 0-125V/10A
ÖZELLİKLER
- Çalışma gerilimi: DC 12V.
- Çalışma akımı: 12V modülü 50ma'dan azdır (röle hareketi 15ma'dan az değildir, ekranı 3ma'dan az kapatın).
- Çalışma sıcaklığı: önerilen-30 ℃ -70 ℃ (-40 ℃ -80 ℃ sınırları).
- Yük kapasitesi:
- Normalde açık röle portu maksimum yük kapasitesi: DC 0-30V / 10A, AC 0-250V / 10A;
- Röle NC portu maksimum yük kapasitesi: DC 0-28V / 10A, AC 0-125V / 10A.
- Boyutu: 66mm * 41mm * 20mm (L * W * H)
Kullanıcı, aşağıdaki 18 işlevden birini tuşlardan ve ekrandan seçebilir ve işlev parametrelerini ayarlayabilir ve kaydedebilir ve mevcut fonksiyonun parametrelerini görüntüleyebilir. Ayar işlemleri için talimatlar satıcıdan elde edilebilir.
Hatırlatma: fonksiyonlar 1-8 açıldığında otomatik olarak başlayacaktır ve fonksiyonlar 9-18 yüksek seviyeli bir darbe sinyali gerektirir (yüksek seviye süresi 20 ms'den az değildir, aşağıda aynı) başlangıcı tetiklemek için.
Fonksiyon 1:
Zamanlama çekme: güç açıldıktan sonra, gecikme T1 zaman rölesi çekme, T1 0.1 saniye ile 270 saat arasında ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin ve işlevi birden fazla kez tekrarlayın;
Özellik 2:
Zamanlama bağlantısı: güç açıldığında röle çeker, gecikme T1 zaman rölesi bağlantısı kesilir, T1 0.1 saniye ile 270 saat arasında ayarlanabilir, ve CH1 arayüzüne yüksek seviyeli bir darbe sinyali verilir ve işlev birden fazla kez tekrarlanır;
Özellik 3:
Zamanlanmış çekme ve sonra kes: güç açıldıktan sonra röle ilk olarak çekmez, röle gecikme süresi T1 geldikten sonra çeker; röle, T2 geldiğinde çekme süresinden sonra keser ve T1 ve T2 gecikme süreleri 0.1 saniye ile 270 saat arasındadır. Ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin ve işlevi bir kereden fazla tekrarlayın;
Özellik 4:
Zamanlanmış bağlantı kesilmesi ve yeniden bağlanma: güç açıldıktan sonra röle hemen kapanır ve T1 gecikme süresi geldikten sonra röle keser; Röle, T2 kesildikten sonra kapanır, t1 ve T2 gecikme süresi 0.1 saniye ile 270 saat arasındadır. Ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin ve işlevi bir kereden fazla tekrarlayın;
Özellik 5:
Sonsuz çevrim zamanlama modu 1: güç açıldıktan sonra, röle ilk olarak çekmez ve röle gecikme süresi T1 geldikten sonra çeker; röle, T2 geldiğinde çekme süresinden sonra keser ve daha sonra yukarıdaki durumu tekrarlar, T1 ve T2 gecikme süresi 0.1 saniye ile 270 saat arasında ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verir ve yukarıdaki işlevler yeniden başlatılabilir;
Özellik 6:
Sonsuz çevrim zamanlama modu 2: güç açıldıktan sonra röle hemen kapatılır ve T1 ulaşıldıktan sonra röle kesilir; röle, T2 bağlantı kesildikten sonra kapatılır ve daha sonra yukarıdaki durum tekrarlanır ve T1 ve T2 gecikme süresi 0.1 saniye içinde olur. -270 saat arasında ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin, yukarıdaki işlevleri yeniden başlatabilirsiniz;
Özellik 7:
Sınırlı çevrim zamanlama modu 1: fonksiyon 5 temelinde, döngü sayısı eklenir. Şu anda T1 ve T2, 0.1 saniye ile 9999 saniye arasında ayarlanabilir ve NX sayısı 1 ila 9999 kez arasında ayarlanabilir. Yüksek seviyeli bir darbe sinyali yukarıdaki fonksiyonları yeniden başlatabilir;
Özellik 8:
Sınırlı çevrim zamanlama modu 2: fonksiyon 6 temelinde, döngü sayısı eklenir. Şu anda T1 ve T2, 0.1 saniye ile 9999 saniye arasında ayarlanabilir ve NX sayısı 1 ila 9999 kez arasında ayarlanabilir. Yüksek seviyeli bir darbe sinyali yukarıdaki fonksiyonları yeniden başlatabilir;
Özellik 9:
Kendinden kilitlemeli röle modu: rölenin CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin, röle çekilecek, ve sonra bağlantıyı kesmek için röleye yüksek seviyeli bir darbe sinyali verin.
Özellik 10:
Tetik röle modu: rölenin CH1 arayüzüne yüksek seviyeli bir sinyal verin, röle çekilir, yüksek seviye kaybolur ve röle bağlantısı kesilir.
Özellik 11:
Tetik zamanlaması çekme: röle, güç açıldıktan sonra hareket etmez, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verir, T1 zaman rölesini çekme işlemini geciktirir, t1, 0.1 saniye ile 270 saat arasında ayarlanabilir ve tekrar tekrar CH1 arayüzüne yüksek seviyeli bir sinyal darbe sinyali verebilir, işlemi bir kereden fazla tekrarlayabilir;
Özellik 12:
Tetik zamanlama kopukluğu: röle açıldıktan sonra hareket etmez, CH1 arayüzüne yüksek seviyeli bir darbe sinyali verir, röle çeker ve gecikme T1 zaman rölesi keser, t1, 0.1 saniye ile 270 saat arasında ayarlanabilir, CH1 arayüzüne yüksek seviyeli bir darbe sinyali tekrarlayın, Fonksiyonu birden fazla kez tekrarlamak;
Özellik 13:
Çekin ve sonra kesmek için zamanlama tetikleyin: röle açıldıktan sonra hareket etmez ve CH1 arayüzüne yüksek seviyeli bir darbe sinyali verilir, röle, T1 gecikme süresinden sonra çeker; Röle, T2 geldiğinde çekme süresinden sonra kesilir, T1 ve T2 gecikme süresi 0.1 saniye ile 270 saat arasında ayarlanabilir. Tekrar tekrar CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin ve işlevi birden fazla kez tekrarlayın;
Özellik 14:
Tetik zamanlanmış bağlantı kesilmesi ve yeniden bağlanması: güç açıldıktan sonra röle hareket etmez ve CH1 arayüzüne yüksek seviyeli bir darbe sinyali verilir, röle hemen çekilir, ve T1 gecikme süresi geldikten sonra röle bağlantısı kesilir; Röle, T2 ulaşıldıktan sonra çekilir, T1 ve T2 gecikme süresi 0.1 saniye ile 270 saat arasında ayarlanabilir. Tekrar tekrar CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin ve işlevi birden fazla kez tekrarlayın;
Özellik 15:
Sonsuz çevrim zamanlama modu 1: röle açıldıktan sonra çalışmaz ve CH1 arayüzüne yüksek seviyeli bir darbe sinyali verilir. T1 gecikme süresine ulaşıldıktan sonra röle kapatılır; T2 çekme süresine ulaşıldıktan sonra röle bağlantısı kesilir ve daha sonra yukarıdaki durum tekrarlanır, ve gecikme gecikti. T1 ve T2 zamanı 0.1 saniye ile 270 saat arasında ayarlanabilir. CH1 arayüzüne tekrar tekrar yüksek seviyeli bir darbe sinyali vermek, yukarıdaki işlevleri yeniden başlatabilir;
Özellik 16:
Sonsuz çevrim zamanlama modu 2: güç açıldıktan sonra röle hareket etmez ve CH1 arayüzüne yüksek seviyeli bir darbe sinyali verilir, röle hemen kapatılır, ve T1 gecikme süresine ulaşıldıktan sonra röle bağlantısı kesilir; T2 kesildikten sonra röle kapatılır, Ve sonra tekrar yukarıdaki durumu tekrarlayın, gecikme süresi T1 ve T2 0.1 saniye ile 270 saat arasında ayarlanabilir. Yukarıdaki işlevleri yeniden başlatmak için tekrar tekrar CH1 arayüzüne yüksek seviyeli bir darbe sinyali verin;
Özellik 17:
Sınırlı çevrim zamanlama modu 1: fonksiyon 15 temelinde, döngü sayısı eklenir. Şu anda T1 ve T2, 0.1 saniye ile 9999 saniye arasında ayarlanabilir ve NX sayısı 1 ila 9999 kez arasında ayarlanabilir. Ch1'e tekrarlayın, arayüzdeki yüksek seviyeli bir darbe sinyali yukarıdaki işlevleri yeniden başlatabilir;
Özellik 18:
Sınırlı çevrim zamanlama modu 2: fonksiyon 16 temelinde, döngü sayısı eklenir. Şu anda, T1 ve T2 0.1 saniye ile 9999 saniye arasında ayarlanabilir ve NX sayısı 1 ila 9999 kez arasında ayarlanabilir. Ch1'e tekrarlayın, arayüzdeki yüksek seviyeli bir darbe sinyali yukarıdaki işlevleri yeniden başlatabilir.
Iki modül arayüzü
Modül kontrol terminali: 3 telli arayüzler vardır, tüm arayüzler, kullanıcıların kullanması için uygun olan terminallere sahiptir
1. DC +: DC güç kaynağının pozitif kutbu (5V, 12V ve 24V modülleri mevcuttur)
2. DC-: DC güç kaynağının negatif kutbu
3. CH1: giriş algılama arayüzü, aktif yüksek
Röle çıkışı: 3 telli arayüz, tüm arayüzlerin terminalleri var
1. NO: röle normalde açık arayüz, röle kapatmadan önce askıya alınır ve kapandıktan sonra COM1 ile kısa devre yapılır
2. COM: röle ortak arayüzü
3. NC: röle normalde kapalı arabirimdir, röle çekilmeden önce COM1 ile kısa devre yapılır ve çekildikten sonra havada bırakılır.
Yük kapasitesi: normalde açık port yük kapasitesi: DC 0-30V/10A, AC 0-250V/10A
Normalde kapalı port maksimum yük kapasitesi: DC 0-28V/10A, AC 0-125V/10A
