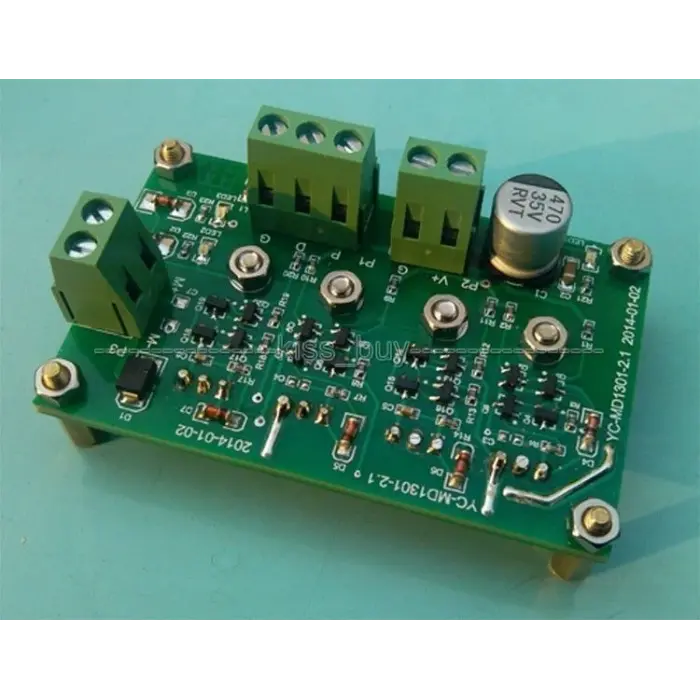

Green Motor Sürücü Kartı

ÖZELLİKLER

• Modül adı: 10A tek kanallı DC motor sürücü modülü
• Çalışma modları: tek h-köprü
• Anahtar bileşenleri: 55A M0SFET tüp
• Sürücü voltajı: 5 ~ 35VDC
• Mantık kontrol seviyesi: yüksek> 2.5 V; düşük <0.5 V
• Sürücü akımı: 10A
• Çalışma sıcaklığı: 40 ~ 85
• Anma gücü: 350 W

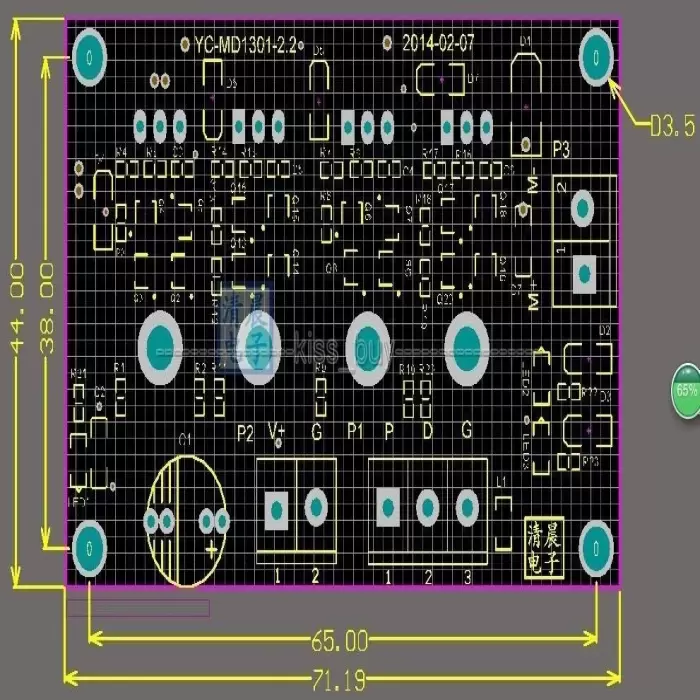

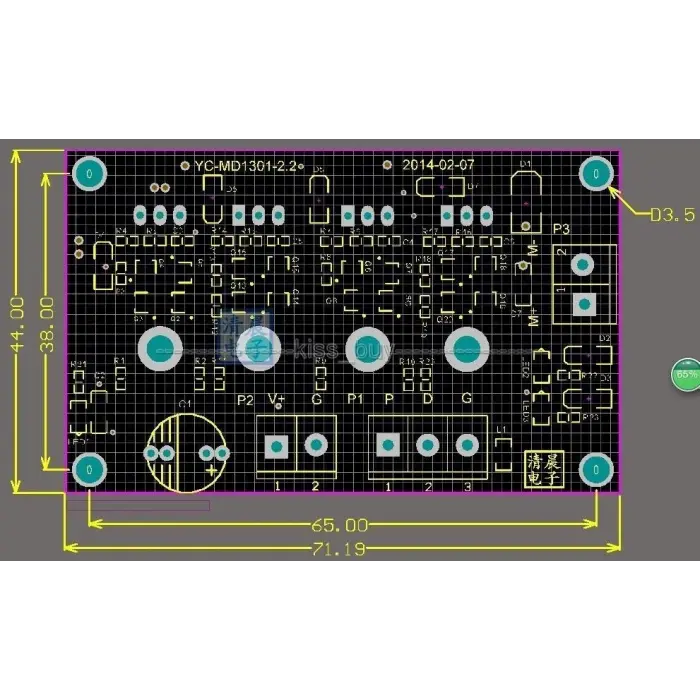

• Boyutlar: 44*71*16mm
• Ağırlık: 50g

1. endüstriyel dereceli güç MOSFET tüp kullanarak, 10A kadar sürekli akım, maksimum anlık pik akım 20A kadar, düşük ısı dağılımı, hiçbir ısı emici.
2. sadece DC güç kaynağı için w çalışma koymak, ek güç kaynağı olmadan kontrol devresi.
3. kaynakların kontrol tasarrufu, sadece 2 yönlü MCU I/O kontrol sinyalleri alır, PWM hız kontrolü, geri vites anahtarı, acil fren fonksiyonu elde edebilirsiniz.
4. 3 V ve 5 V mikrodenetleyiciler ile uyumludur.
5. motor çıkışı bidirectional çift yönlü koruma tüpüne sahiptir, motor indüklenmiş akımdan, koruma ve kontrol cihazlarından hızlı bir şekilde tahliye edebilir.
6. uygulamalar: akıllı arabalar, robotlar, bulucu, endüstriyel kontrol, vb.

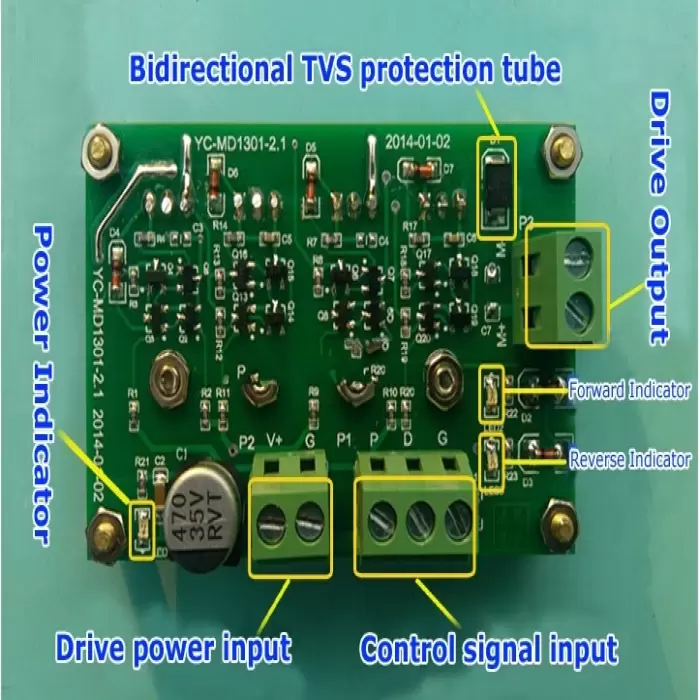

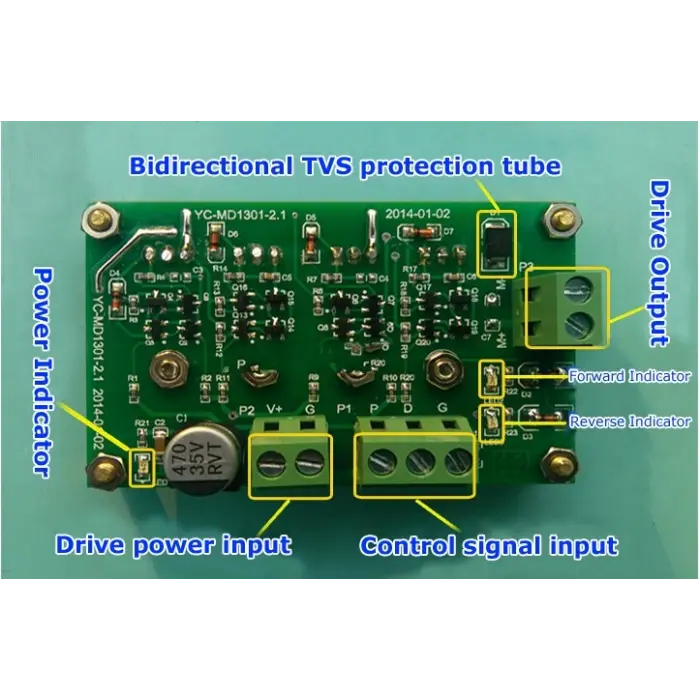

P1-mantık kontrol sinyali giriş terminali
P kontrol sinyali P giriş terminali;
D kontrol sinyali D giriş terminali;
G sinyal referans zemin (güç toprak ile aynı);
P2-sürücü gücü (elektrik güç kaynağı) girişi
V + tedarik pozitif aralığı: 5-35VDC;
G güç zemin (bağlı sinyal zemin ile);
P3-sürücü çıkışı
M + pozitif yan sürücü çıkışları, DC motor M + bağlayın;
M-negatif yan sürücü çıkışları, DC motor M-bağlayın;
