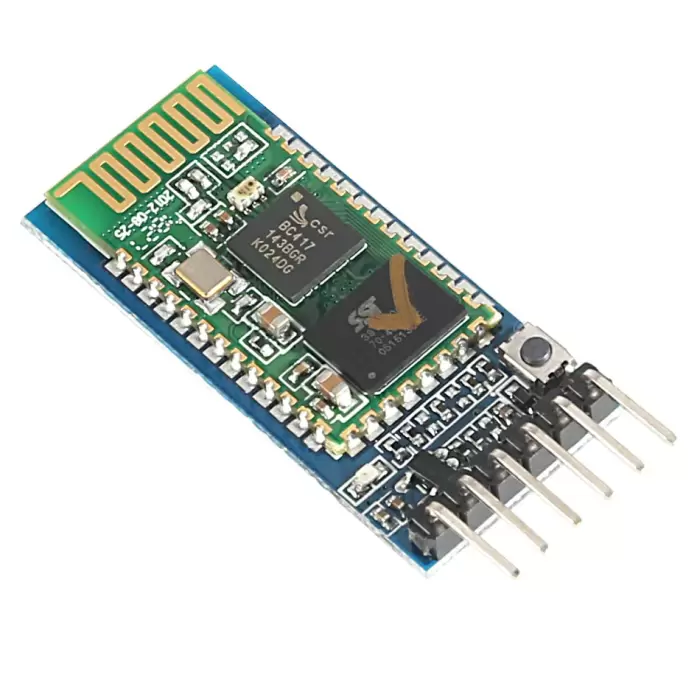

HC-05 6 Pin Kablosuz Bluetooth Modülü (Butonsuz)

TXD: gönderen genellikle kendi göndericisi olarak temsil edilir. Normal iletişim başka bir cihazın rxd'ye bağlanmalıdır.
RXD: alıcı uç genellikle kendi alıcı ucu olarak temsil edilir ve normal iletişim başka bir cihazın txd'ye bağlanmalıdır.
Normal iletişimde, kendi TXD her zaman cihazın rxd'ye bağlanır!
Kendi kendine alma: RXD, normal iletişim sırasında diğer cihazların txd'ye bağlanır. Bu nedenle, isminin ima ettiği gibi kendiniz tarafından gönderilen verileri almak istiyorsanız, yani kendiniz tarafından gönderilen verileri alırsınız, yani kendi TXD doğrudan rxd'ye bağlanır, kendi iletimini ve alımını test etmek için kullanılır. Normal olsun ya da olmasın en hızlı ve en kolay test yöntemidir. Bir sorun oluştuğunda, ürünün hatalı olup olmadığını belirlemek için test yapılır. Ayrıca geri döngü testi olarak da bilinir.

TTL seviyesi: genellikle veriler ikili gösterir. Belirtilen + 5V, mantık "1" e eşdeğerdir. 0V mantık "0" eşdeğerdir. TTL sinyal sistemi denir ve pozitif mantıktır.
RS232 seviyesi: -12V ila-3V, mantığa eşdeğer "0", + 3V ila + 12V mantık seviyesi, mantığa eşdeğer "1", negatif mantık

ÖZELLİKLER

• Çekirdek modülü HC-05 modülünü kullanır. Kurşun çıkış arayüzü VCC, GND, TXD, RXD, anahtar pin, Bluetooth bağlantı durumu pin (devlet) içerir, bağlanmamış çıkış düşüktür ve çıkış bağlantıdan sonra yüksektir.
• Led Bluetooth bağlantı durumunu gösterir, yanıp sönen hiçbir Bluetooth bağlantısı gösterir, yavaş yanıp sönen AT moduna girmek anlamına gelir, çift yanıp sönen Bluetooth bağlı olduğunu gösterir.
• Alt plaka anti-ters diyot ile ayarlanır, 3.3V LDO ile, giriş gerilimi 3.6 ~ 6V, akım eşleştirilmiş değilken yaklaşık 30mA, yaklaşık 10mA sonrası eşleştirme, giriş voltajı 7V u geçmemelidir.
• Arayüz seviyesi 3.3V, doğrudan mikrodenetleyiciler çeşitli bağlanabilir (51, AVR, PIC, ARM, MSP430, vb), 5V mikrodenetleyici de doğrudan bağlanabilir, MAX232 olmadan MAX232 'den geçemez.
• Açık alanın etkili mesafesi 10 metre (güç seviyesi sınıf 2), 10 metreden fazla da mümkündür, ancak bu mesafenin bağlantı kalitesi garanti edilmez.
• Eşleştirdikten sonra, tam çift yönlü seri bağlantı noktasını kullanırken, herhangi bir Bluetooth protokolünü bilmeniz gerekmez, 8 bit veri biti, 1 bit stop bit desteği, ve parite iletişim formatını ayarlayabilir. Bu aynı zamanda en yaygın iletişim biçimidir ve diğer formatları desteklemez.
• Parametreleri ve sorgu bilgilerini ayarlamak için 34 feet çekerek AT komut moduna girebilirsiniz
• Boyutu küçüktür (3.57cm * 1.52cm), fabrika yama üretimi, yama kalitesini sağlamak için.Şeffaf ısıyla daralan tüp, toz geçirmez güzel bir settir ve belirli bir anti-statik yeteneği vardır.
• AT komutu ile ana bilgisayara veya köle moduna geçirilebilir, belirtilen cihaza AT komutu ile bağlanabilir.
• 4800bps'den 1382400bps'ye kadar standart baud hızını destekleyebilir.

Kullanım:

-Eşleştirdikten sonra, sadece sabit bir baud hızına sahip bir seri port olarak kullanılması gerekir. Bu nedenle, "sabit baud hızı, 8 bit veri biti ile seri port cihazı olduğu sürece, hiçbir parite" iletişim formatı doğrudan orijinal kablolu seri bağlantı noktasını değiştirebilir. Programı değiştirmeye gerek yok. Veri toplama, akıllı arabalar, seri yazıcılar, açık nokta vuruşlu ekran kontrolü gibi.
-Bilgisayar ile eşleştirilmiş: Bluetooth seri port üzerinden bilgisayar ve cihaz arasındaki iletişim için uygun, kullanım yöntemi seri port ile aynıdır
-Cep telefonu ile eşleştirme: Bluetooth seri port üzerinden cep telefonu ve cihaz arasındaki iletişim için uygundur, seri port ile aynı yöntemi kullanarak
-Bluetooth ana bilgisayar ile eşleştirme: MCU ve MCU arasında, kablolu seri port ve MCU arasında, Bluetooth seri bağlantı noktası üzerinden doğrudan iletişim kurmak için iki cihaz için uygundur.
Not: IOS ile uyumlu değildir.
