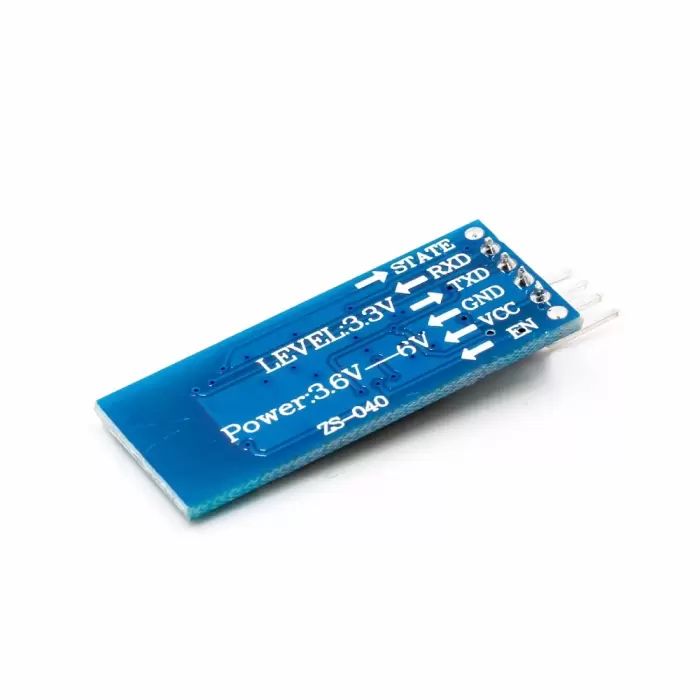

HC-06 4 Pin Kablosuz Bluetooth Slave Modülü(Butonsuz)

HC 06 Bluetooth modülü. Bu modülü slave ve master olarak kullanabilirsiniz, yani iki yönlü bağlantı yapabilirsiniz.Bilgisayar ve çevresel cihazlar,GPS alıcısı, Endüstriyel kontrol,MCU projeleri vb. alanlarda kullanılır.

Kullanım:
Varsayılan serail port ayarı: 115200 (isteğe bağlı 4800,9600,19200), N, 8, 1
Eşleştirme kodu: 1234
Köle rolünde çalışan: BT dongle ve ana modül ile eşleştirin
Birleştiğinde mod: İki modül açıldığında otomatik olarak iletişim kuracaktır.
PC barındırılan mod: modülü bluetooth dongle ile doğrudan sanal seri olarak eşleştirin.

ÖZELLİKLER

• Bluetooth protokolü: Bluetooth özellikleri v2.0 + EDR
• Frekans: 2.4GHz ISM bandı
• Modülasyon: GFSK(Gaussian frekans kayması anahtarlama)
• Emisyon gücü: 4dBm, sınıf 2
• Hassasiyet: -84dBm at 0.1% BER
• Hız: eşzamansız: 2.1Mbps(Max) / 160 Mbps, senkronize: 1Mbps/1Mbps
• Güvenlik: kimlik doğrulama ve şifreleme
• Profilleri: Bluetooth seri port
• CSR çip: Bluetooth v2.0
• Dalga bandı: 2.4GHz2.8GHz, ISM bandı
• Protokol: Bluetooth V2.0
• Güç sınıfı: (+ 6dbm)
• Resepsiyon hassasiyeti: -85dBm
• Voltaj: 3.3 (2.7V4.2V)
• Akım: Paring - 35mA, bağlı-8mA
• Sıcaklık: -40C ~ + 105C
• Kullanıcı tanımlı Baud hızı: 4800, 9600, 19200, 38400, 57600, 115200, 230400,
• 460800,921600 ,1382400.
• Boyut: 26.9mm * 13mm * 2.2mm

Pin tanımı:

* PIO8 arasında 470ohm serisi direnç ile LED katodea ile bağlanır. LED negatif yere bağlanır. Modül durumunu belirtmek için kullanılır. Açıldıktan sonra, yanıp sönen aralıklar farklı eyaletlerde farklılık gösterir.

* PIO9, soyma gösteren led'i kontrol etmek için kullanılır. Soyma başarılı olduğunda sabit olacaktır.

* PIO11, modül durumu anahtarlama pimi. Yüksek-> AT komutuna yanıt; Düşük veya yüzer-> düzenli çalışma durumu.

* Yerleşik sıfırlama devresi ile, güç verildikten sonra sıfırlama otomatik olarak tamamlanır.

* Ustalaşmak için adımlar:

* Arasında 10K direnç ile yüksek PIO11 ayarlayın.

* Güç açık, modül komut yanıt durumuna gelir

* Hiperterminal veya diğer seri aracı açın, baud hızını ayarlayın 38400, 8 veri biti, 1 stop bit, parite biti yok, akış kontrolü yok

* Seri port üzerinden, "AT + rol = 1 r n" karakterlerini gönderin, eğer başarılı olursa, r n taşıma dönüşü olduğu "OK r n" ye geri dönün.

* Set PIO11 düşük, yeniden güç, daha sonra ana durumda, otomatik olarak köle modülü arayın ve bağlayın.
