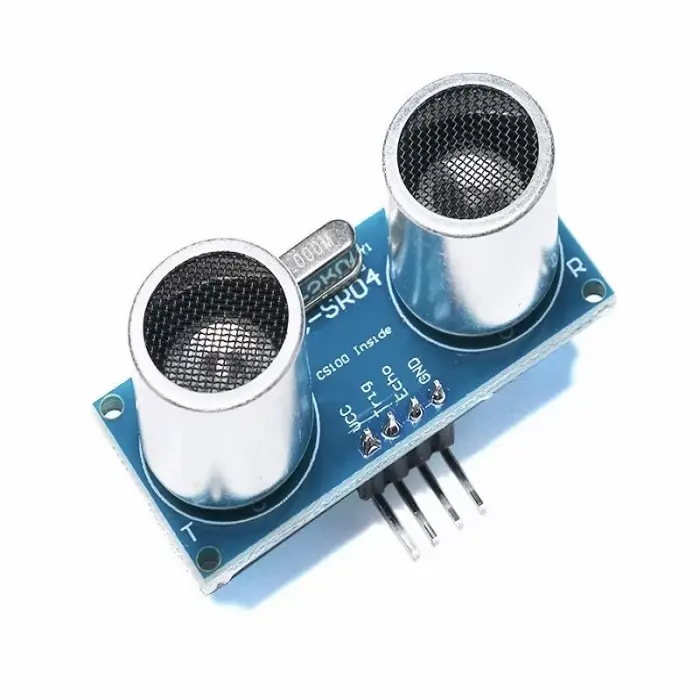

HC-SR04 Ultrasonik Mesafe Sensörü

Ultrasonik ses dalgaları yayınlayarak mesafe ölçümü yapmaktadır. Arduino vb. geliştirme kartlarında rahatlıkla kullanılabilmektedir.Engelden kaçan robot, mesafe ölçen robot, park sensörü vb. robotik projelerde kullanıma uygundur.

ÖZELLİKLER

• Model: HC-SR04 Ultrasonik Mesafe Sensörü
• Çalışma Voltajı: 3V - 5.5V
• Çalışma Akımı: 2.2mA
• Ölçüm Mesafesi: 2cm - 450cm
• Çalışma Sıcaklığı: -10°C - +70°C

Modülün çalışma prensibi aşağıdaki gibidir:
1) IO tetikleyicisi en az 10us yüksek seviye sinyalleri vermek için kullanılır.
2) modül otomatik olarak sekiz 40 kHz kez dalga gönderir ve bir dönüş sinyali varsa otomatik olarak algılar.
3) yüksek seviye IO çıkışı ile bir dönüş sinyali var, yüksek seviye süresi.
Test mesafesi eşittir (yüksek seviye zaman * ses hızı (340 M/S) / 2
