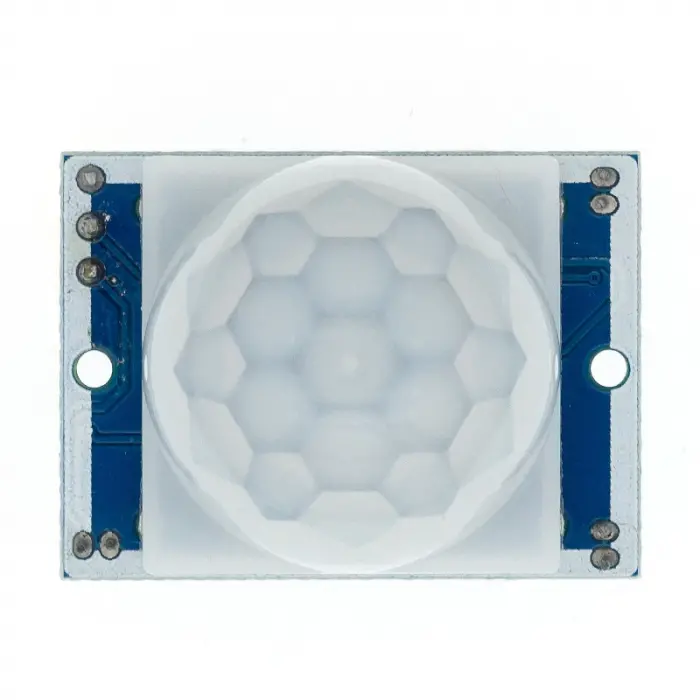

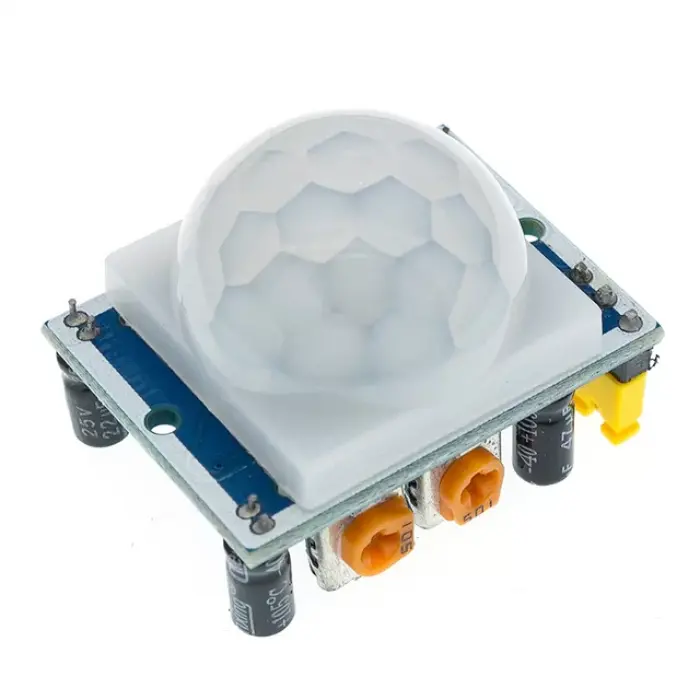

HC-SR501 Mavi PIR Hareket Sensör Modülü

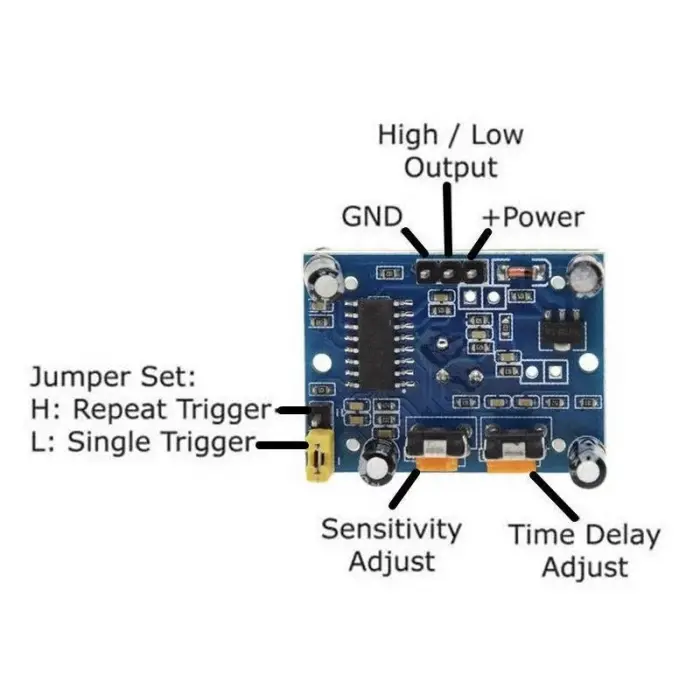

Kızılötesi Hareket Sensörü HC-SR501 PIR Sensor etki alanı içerisindeki hareketleri algılar ve bu hareketler neticesinde dijital lojik sinyal gönderir.Ortamda hareket algılamadığı zaman lojik 0, hareket algıladığı zaman ise lojik 1 çıkışı vermektedir.Sensör üzerinde mesafe ve süre ayarı yapabileceğiniz Sx ve Tx olmak üzere iki adet potansiyometre bulunmaktadır.Sx potansiyometresi sensörün görme mesafesini 3 ile 5 metre arasında değiştirmektedir.Tx potu ise sensör gördükten sonra ne kadar süre daha çıkış pininden lojik 1(3.3V) çıkışını vereceğini ayarlamaktadır.Güç tüketimi çok azdır.Güvenlik sistemi uygulamalarında,otomatik lambalarda,cisim algılama projelerinde rahatlıkla kullanılabilir.Arduino başta olmak üzere bir çok mikrodenetleyeci platformu ile beraber kullanılabilir.

ÖZELLİKLER

• Çalışma Voltajı:5-12V
• Lojik Sinyal: 3,3V
• Algılama Mesafesi: 3-5 metre
• Algılama Açısı: 140º
• Çıkış Bekleme Süresi: 5-200 saniye
• Ürün Boyutları: 33x25x24 mm
