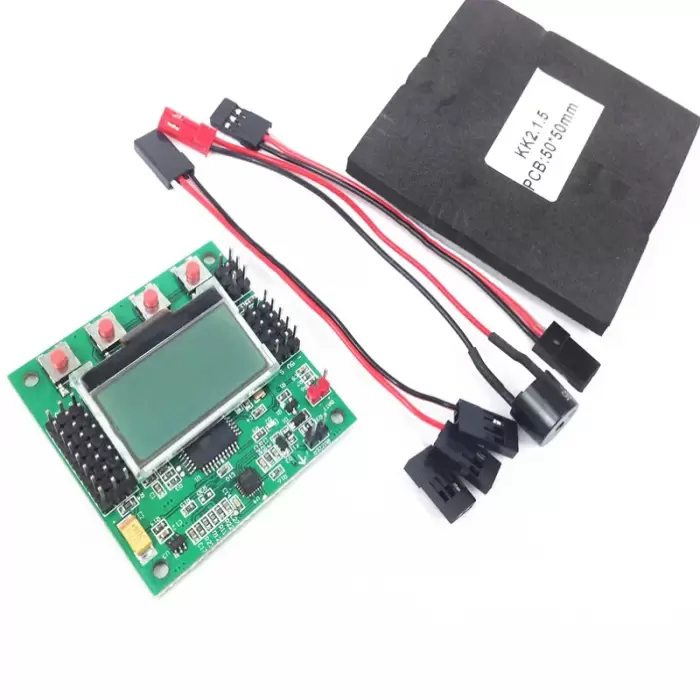

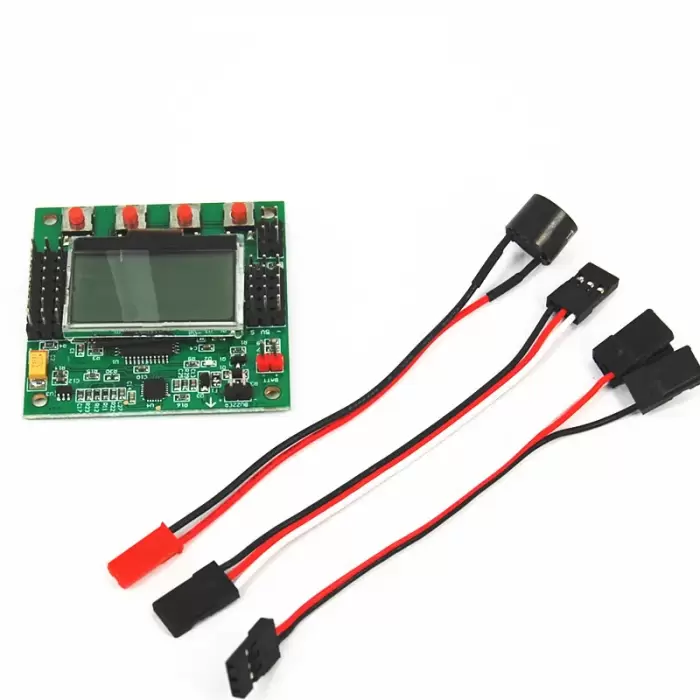

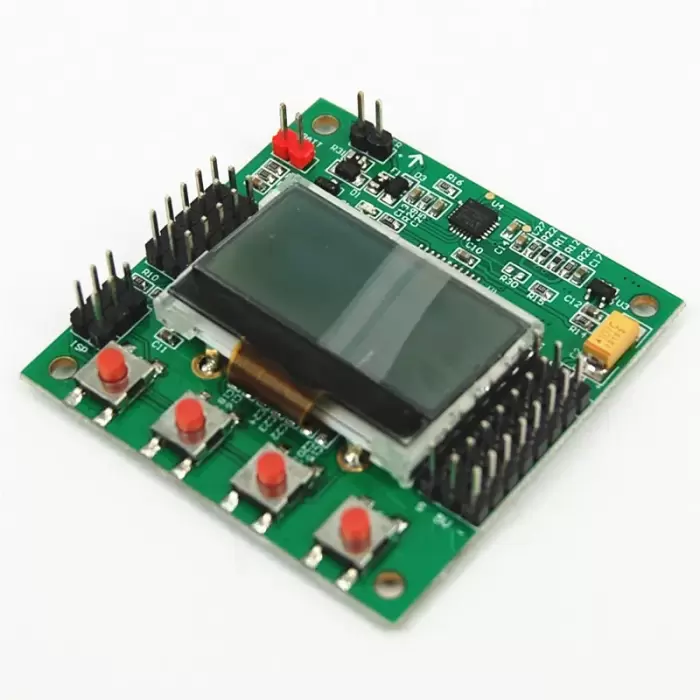

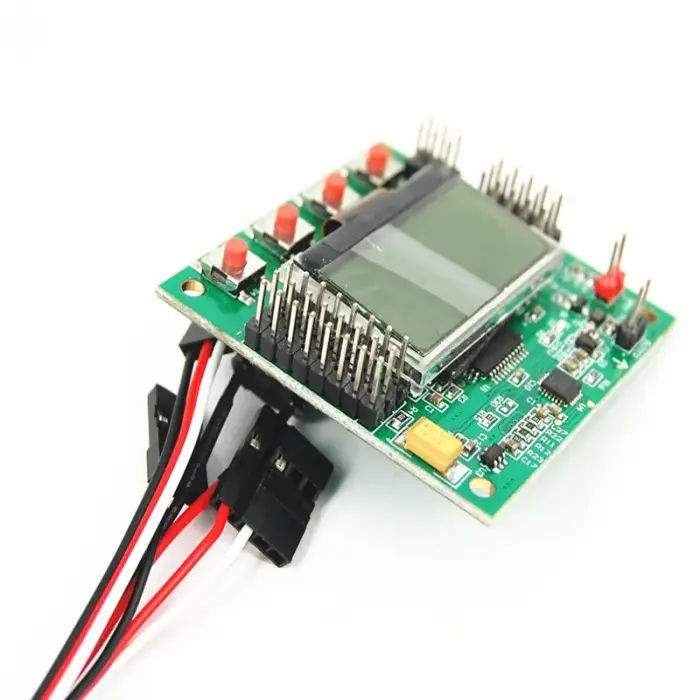

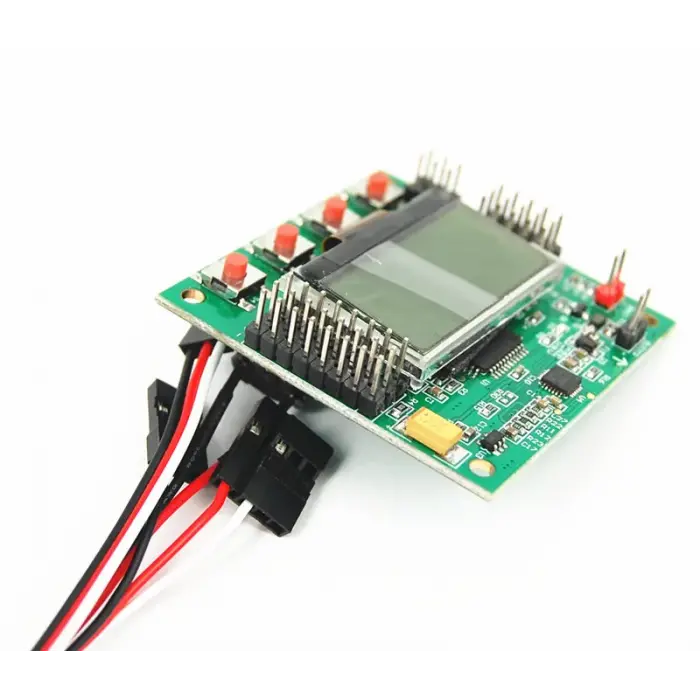

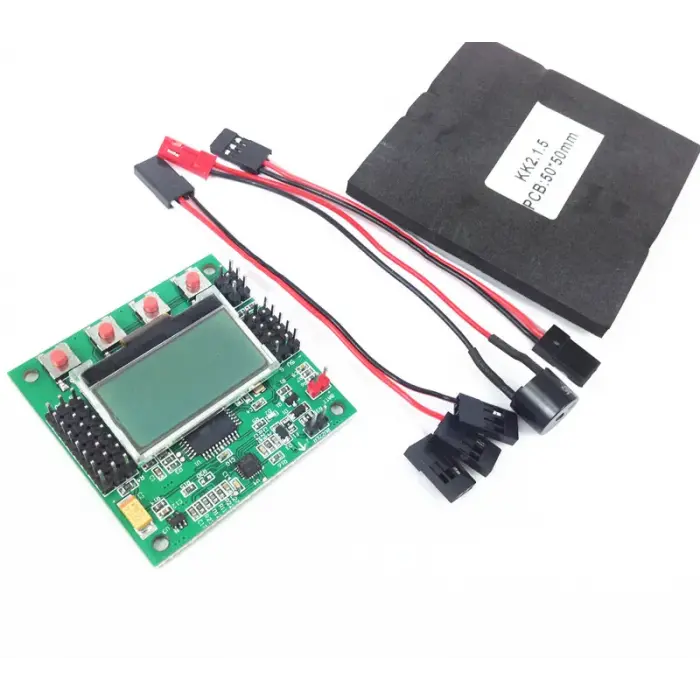

KK2.1 EVO Uçuş Kontrol Kartı

KK2.1 EVO Kontrol Kartı Kullanımı:

Kart üzerinde bir adet kırmızı, beş adet mavi LED bulunmaktadır. Kırmızı renkli LED, ana ATmega644PA mikrokontrolcüye bağlanmıştır. Diğer beş adet mavi renk ise yardımcı mikrokontrolcüye bağlanmıştır ve bu mikrokontrolcü SBUS/satellite alıcılarınızı ana kontrolcüye bağlamanız için gerekli dönüşüm işlemini gerçekleştirir. Mavi LED'lerin her birisi A, B, C, D ve E harfleri ile gösterilmiştir ve kullanmak istediğiniz alıcı türüne göre aşağıdaki tabloya göre kart üzerindeki butona basarak ayarlamanız gereklidir.

A: Standart PWM alıcı, yardımcı mikrokontrolü kapalı
B: DSM2 satellite alıcı
C: DSMX satellite alıcı
D: SBUS alıcı
E: DMSS satellite alıcı
Kartın üzerindeki butona uzun süre bastığınızda ise, SBUS/satellite alıcınızı bağlayacağınız AUX kanalını seçme moduna girmiş olursunuz:
A: AUX 5
B: AUX 6
C: AUX 7
D: AUX 8
E: Geçersiz/kullanım dışı

Alıcı Bağlantıları:

SBUS/PWM alıcınız için kumandanızın yönergelerini takip ediniz.
DSM2/DSMX alıcılarınızı eşleştirmek için önce alıcıyı KK2.1 EVO kartınıza takın, "DSM2/DSMX BIND" yazılı porta jumper veya bind plug takın. Karta güç verdiğinizde alıcınızın ışığının hızlı şekilde yanıp sönmesi, eşleşme moduna başarıyla geçtiğini göstermektedir.

DMSS satellite alıcınızı bağlamadan önce kumandanız ile eşleştirin (kumandanızdan XBUS modunu kapatmanız gereklidir). Aynı anda birden fazla farklı tipte alıcı bağlamanız kartın çalışmamasına sebep olacaktır.

ÖZELLİKLER

• Ana Mikrokontrolcü: Atmega644 PA
• Gyro / Acc: 6050MPU
• Giriş Voltajı: 4.8-6V
• AVR Arayüzü: Standart 6 pin
• Alıcı Sinyali: 1520us (5 kanal)
• Kontrol Kartına Aktarılan Sinyal: 1520us
