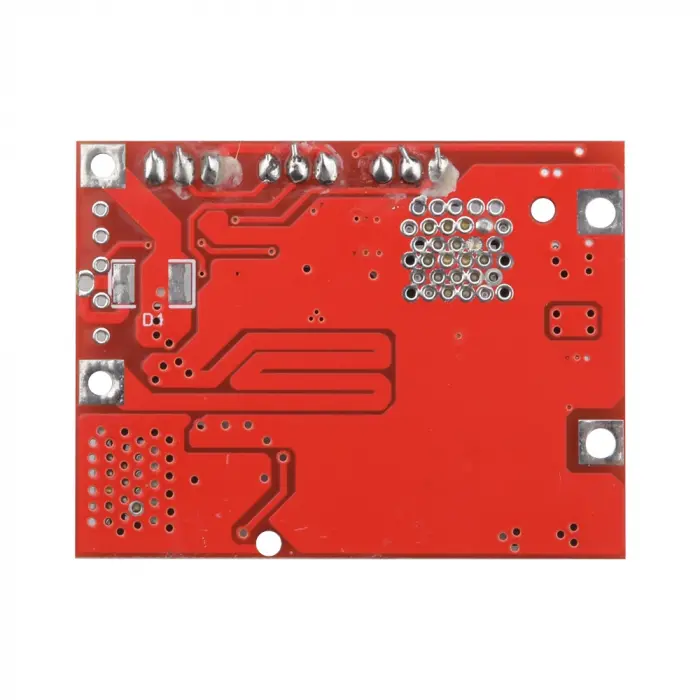

LM2577S LM2596S DC-DC Ayarlanabilir Voltaj Yükseltici-Düşürücü Modül

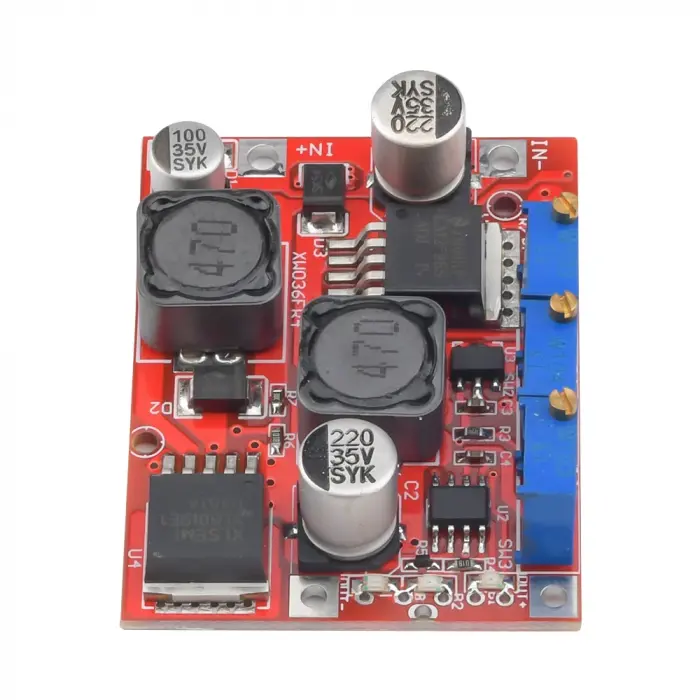

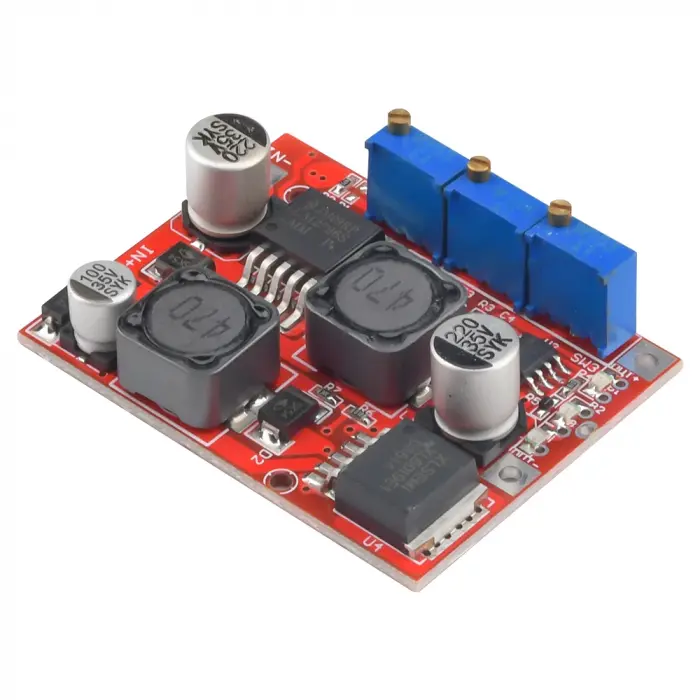

Bu ayarlanabilir voltaj regülatör kartı üzerinde hem lm2596 hemde lm2577 entegrelerini barındırdığından dolayı voltaj düşürücü veya voltaj yükseltici olarak kullanılabilir.Gösterge ledlerinin yanındaki delikler sayesinde uyarı ışıkları istenilen yere taşınabilir. Potansiyometrelerden sol tarafta olan ile gerilim ayarı, ortadakiyle tam şarjlı lamba akımı ayarı ve sağdaki ile akım ayarı yapılmaktadır. Bir led LM2577 için, bir led LM2596 için ve diğer led ise çıkışa bağlanan kaynağın akım çekip çekmediğini belirtmektedir.
Bu ürün ile lityum pil şarjı mümkündür ve batarya dolduğunda ortadaki led yanmaktadır. Güneş panelleri ile batarya şarjı gibi uygulamalarda kullanılabilir.
Kullanım:Giriş pinlerine besleme voltajını bağlayın.Çıkışına bir multimetre bağlayın.Yaklaşık olarak 15-20tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.

ÖZELLİKLER

• Model: LM2596-LM2577 voltaj regülatörü
• Step up ve step down olarak çalışma
• Giriş gerilimi: 4-35V DC
• Çıkış gerilimi: 1.25-25V
• Çıkış gücü: 15W
• Çıkış akımı: 15W/(Çıkış gerilimi) ,Maksimum çıkış akımı 2A
• Aşırı yüklenmede soğutucuya ihtiyaç duyar
• Verimlilik: %80 (yüksek çıkış gerilimi,yüksek verimlilik)
• Çalışma sıcaklığı: -40°C ile +50°C
• Çıkış kısa devre koruması
• LED sabit akım sürücüsü
• Lityum pil şarjı (ferroelektrik dahil), 4V, 6V, 12V, 14V, 24V pil şarjı, nikel-kadmiyum nikel-metal hidrit piller (pil) şarjı
