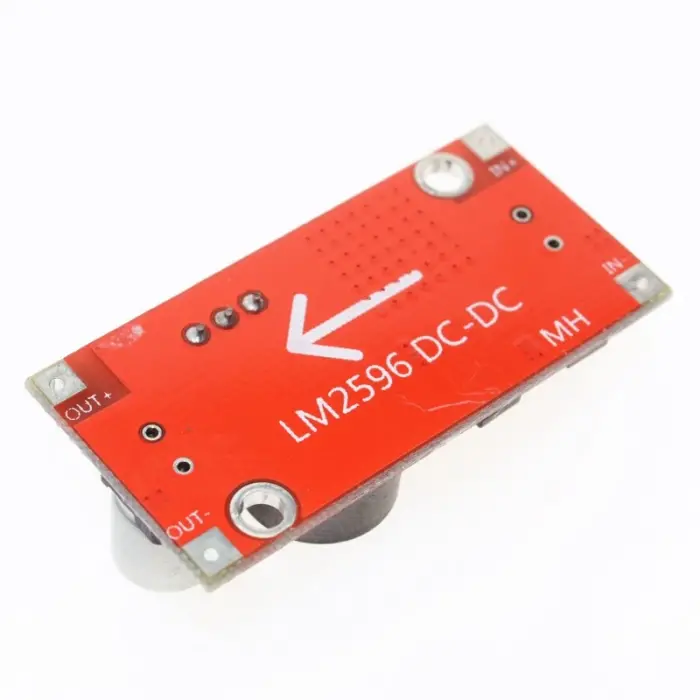

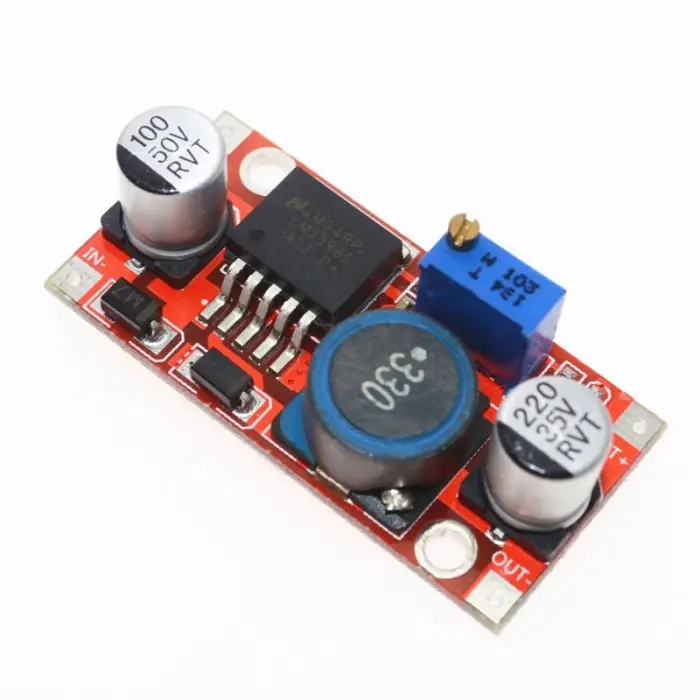

LM2596S-ADJ Kırmızı DC-DC Ayarlanabilir Gerilim Azaltıcı Modülü

3.2V ve 40V aralığındaki voltaj beslemesini 4V ve 35V aralığındaki  daha küçük voltaj çıkışlarına dönüştüren DC/DC bir voltaj regülatör kartıdır. Bazı projelerde, farklı voltaj girdilerine karşın farklı voltaj çıkışlarına ihtiyaç duyabilirsiniz. Bu kart bu ihtiyacınız için tasarlanmıştır.

Projelerde basit voltaj beslemesi sorunları yüzünden zaman kaybı yaşanması istenmeyen bir durumdur. Bu ürün prototip aşamasında bu sorunların çözümü olarak üretilmiştir.Bu ürün giriş voltajından daha düşük voltajlar elde etmek için kullanılır. Voltaj yükseltmek için kullanılmaz. Örnek olarak girişe 12V bağlayıp, 3.3V, 5V, 9V istediğiniz voltajı elde edebilirsiniz.

ÖZELLİKLER

4V -35 V aralığında voltaj çıkışı

Korunmalı 3A Çıkış Load Akımı

1.25V- 30V aralığında giriş voltajı desteği

Standby modunda düşük güç tüketimi, genellikle 80uA

%92 ye kadar yüksek verimlilik

Voltaj ayarlaması yapabilmek için hassas potansiyometre

Akım Limit Koruması ve Termal kapama

Maksimum çıkış akımı 3A

Çalışma Sıcaklığı:  -45℃ to +85℃

Boyut: 43mmx21mmx14mm (boyXenXyükseklik)

Cihaz voltajı ürün üzerindeki potansiyometre ile yapılmaktadır. Ürünü ilk olarak çalıştırdığınızda potansiyometredeki boşluğu tornavida ile almanız gerekmektedir.Giriş pinlerine besleme voltajını bağlayın. Çıkış pinlerine ölçüm cihazı bağlayın. Yaklaşık olarak 15-20tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.Ürüne 3A den fazla yük bindirirseniz yanacaktır. Önlem olarak uzun süre 2A üzerinde akım çekmeniz tavsiye edilmez. 1A üzerinde soğutma kullanmak cihazının stabilitesini arttıracaktır.
