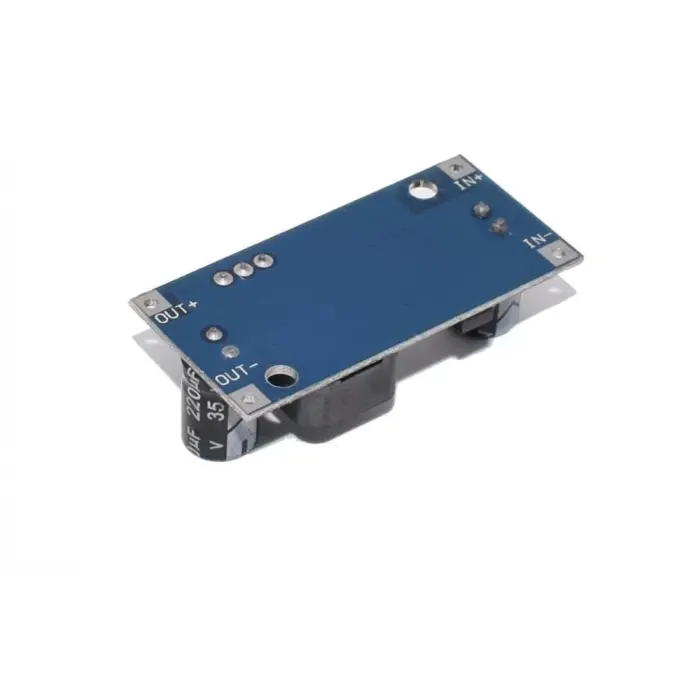

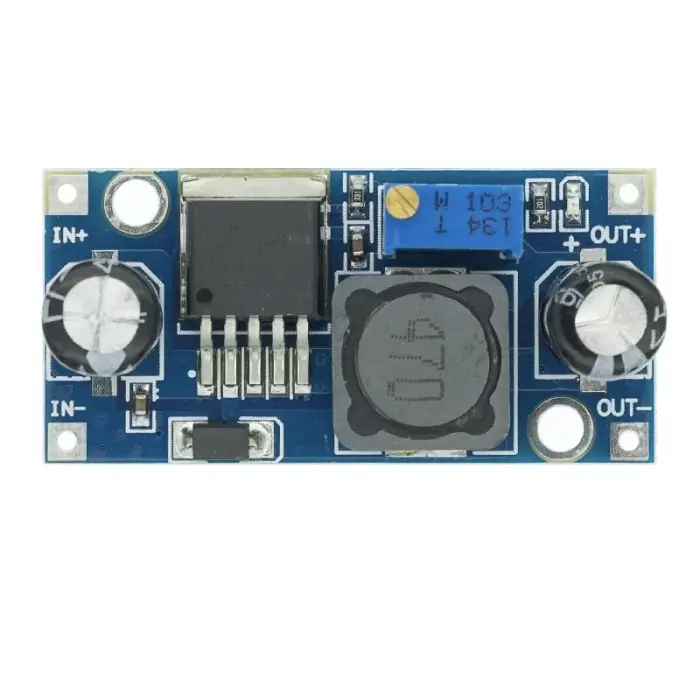

LM2596S Ayarlanabilir Düşük Dalgalanmalı Yüksek Verimli Dönüştürücü Modülü

Voltaj Düşürücü LM2596 ayarlanabilir voltaj regülatörü (dc/dc voltaj regülatörü), aşağıya inen bir anahtarlama regülatörünün (kova dönüştürücü) kolay ve rahat tasarımı için ideal olan monolitik entegre devredir. Mükemmel hat ve yük regülasyonu ile 3A yük taşıma yeteneğine sahiptir. Bu cihaz ayarlanabilir çıkış modelidir ve güç kaynağı tasarımını basitleştirmek için harici bileşenlerin sayısını en aza indirmek için telafi edici olarak kullanılır. LM2596 Ayarlanabilir Voltaj Düşürücü Güç Modülü bir anahtar modlu güç kaynağı olduğundan, verimliliği, özellikle yüksek giriş gerilimlerinde olmak üzere, popüler üç terminalli lineer regülatörlere kıyasla oldukça yüksektir. LM2596, 150 kHz'lik bir anahtarlama frekansında çalışır, böylece düşük frekanslı anahtarlama regülatörleri için gerekenden daha küçük boyutlu filtre bileşenlerine izin verir.

ÖZELLİKLER

• izole edilmemiş Step-Down (BUCK) anahtarlama regülatörü
• Giriş voltajı:  DC 3.0 - 35V
• Çıkış Voltajı:  Ayarlanabilir 1.5 - 35V DC (Giriş çıkıştan 1.5V daha büyük olmalıdır)
• Çıkış Akımı: Nominal 2A, maks. 3A (Ek Isı emici gerekli)
• Dönüşüm verimliliği:% 92'ye kadar (Çıkış voltajı yüksek, verimlilik yüksek)
• Minimum düşme gerilimi: 1,5V
• Voltaj regülasyonu:% 0.5
• Dinamik tepki hızı:% 5 200uS
• Anahtarlama Frekansı: 150KHz
• Devre koruması: SS36
• Çalışma sıcaklığı: Endüstriyel sınıf (-40 ile +85 ° C ) (çıkış gücü 10W veya daha az)
• Yük düzenleme:% 0,5
• Boyut: 50mm x 23 mm x 14mmÇıkış
• Dalgalanma: Giriş 12V Çıkış 5V 3A 60mV (MAX)Giriş 24V Çıkış 12V 3A 120mV (MAX)lm2596 ayarlanabilir voltaj regülarötü bağlantısı
