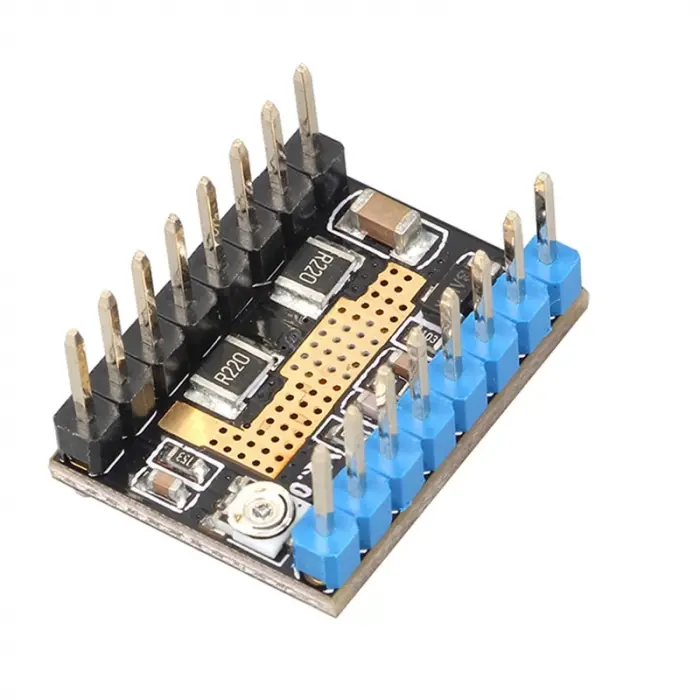

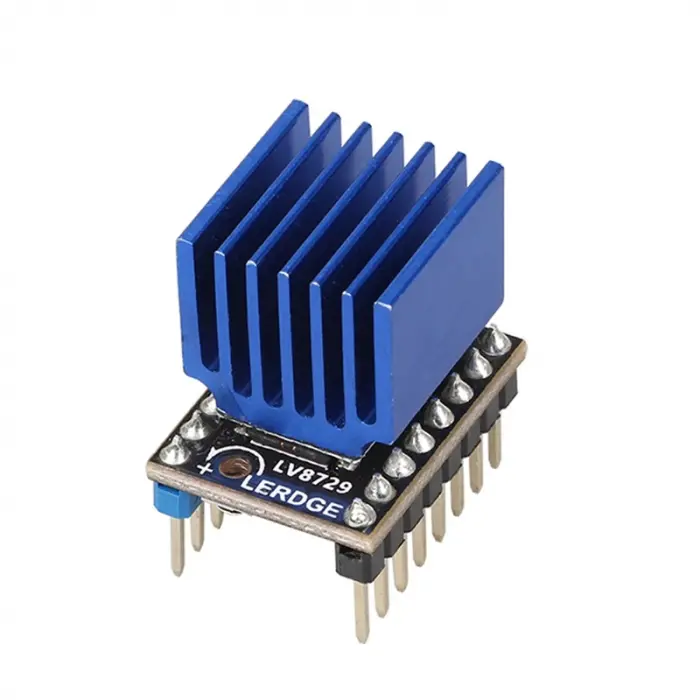

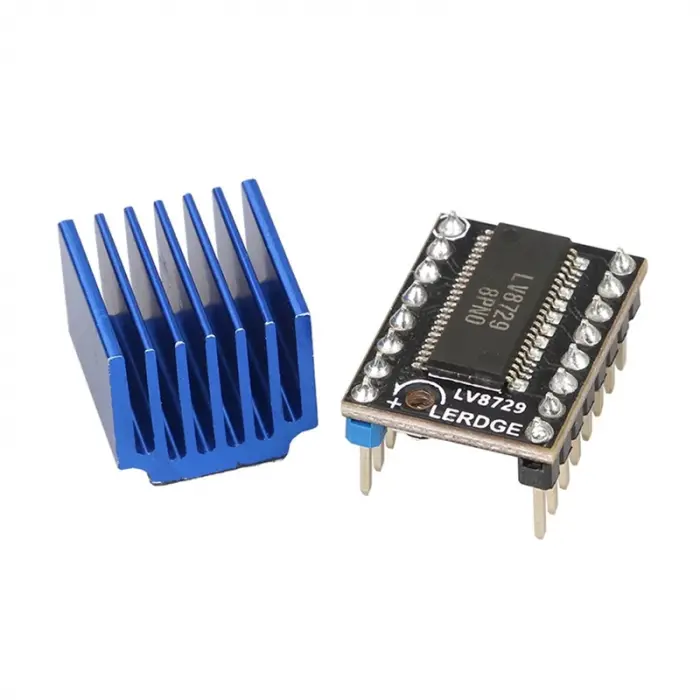

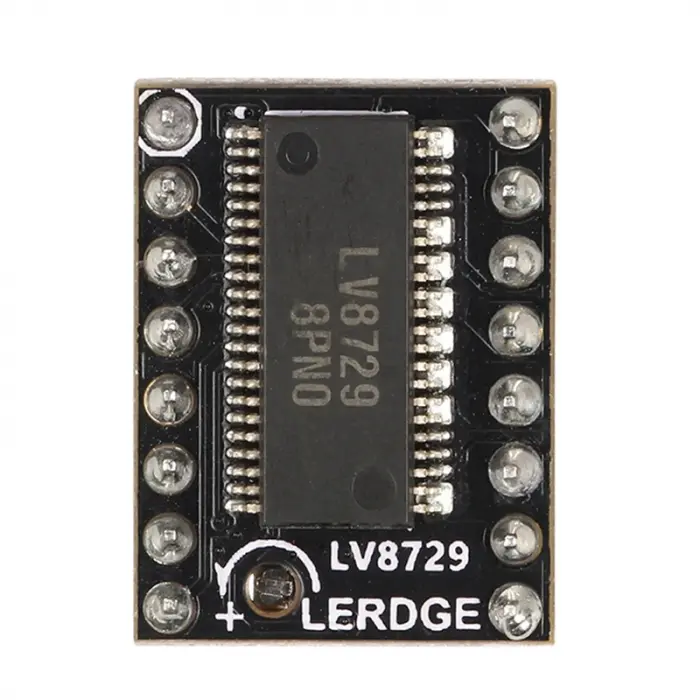

LV8729 Step Motor Sürücü

ÖZELLİKLER

• Boyutlar: 1.5mm * 2.0mm (A4988 ve zamanla aynı)
• Maksimum sürücü akımı: 1.5A (varsayılan 0.8A)
• Çalışma gerilimi: 6V-36V, önerilen voltaj 12V
• Destek alt bölümleri: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128
• Ürün süreci: dört katman PCB kartı
• Daha iyi bir ultra sessiz etkiye sahip olmak için 64 alt bölümde veya 128 alt bölümde.

Sürücü akımı algoritması ve ayarlaması:
1. Sürücü akım algoritması: i = Vref/0.5, varsayılan Vref yaklaşık 0.4V, yani varsayılan akım 0.8A ve maksimum akım 1.5A
2. Lütfen voltajı ölçerken motorları bağlamayın (sürücüyü yakabilir)
3. Lütfen voltajı ölçerken hem güç kaynağını hem de usb'yi bağlayın.
4. Potansiyometre sürücüsü için küçük ayar. Aşırı akım ile sürücüyü yakmaktan kaçınmak için ölçümden sonra tekrar ayarlayın.
5. potentiometer metreyi saat yönünde yavaşça çevirerek ve azaltmak için saat yönünün tersine çevirerek akımı arttırın.
