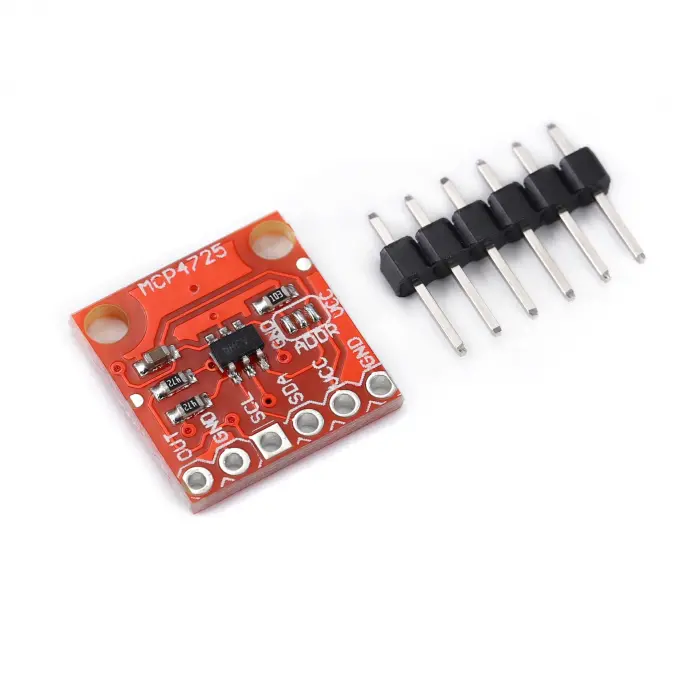

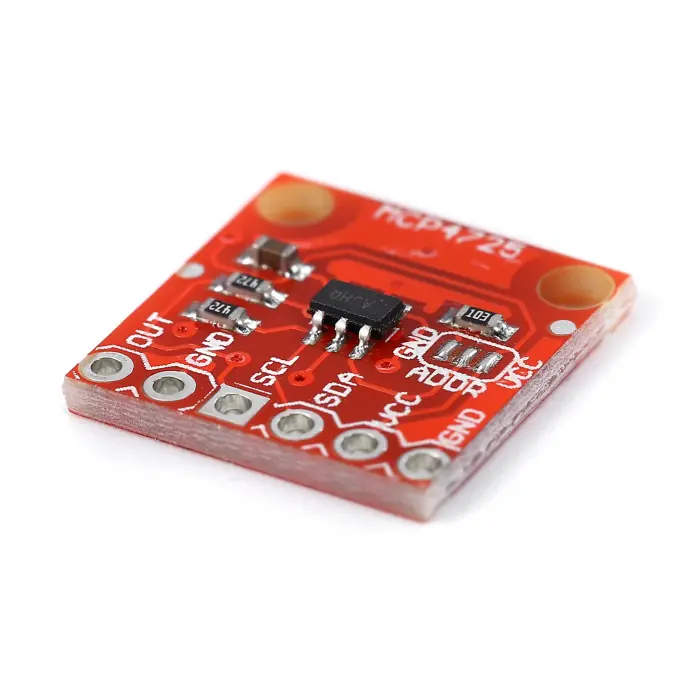

MCP4725 I2C Haberleşmeli DAC Modülü

MCP4725, uçucu olmayan bellek (EEPROM) ile 12 kanallı tamponlu voltaj çıkışı dac'dir. Kullanıcı uçucu olmayan EEPROM (14-bit) bellekte saklanan kayıt biti (2) ve DAC giriş verilerini (12) yapılandırabilir. Yapılandırma kayıt bitlerini ayarlayarak DAC normal bir mod veya güç tasarrufu sağlayan kapatma modu olarak yapılandırılabilir. Cihaz iki telli I2C-compatible seri arabirim ve 2.7V ila 5.5V tek besleme voltaj aralığı kullanır.
CJMCU-MCP4725, I2C kontrollü bir dijital-analog dönüştürücüdür (DAC) bir DAC yapmanızı sağlar. Mikrodenetleyicideki I2C arayüzü gibi bir dijital kaynaktan sinüs dalgası gibi analog sinyal gönderebilirsiniz.Analog dönüştürücülere dijital ses üretimi, müzik aletleri ve diğer birçok yaratıcı proje için kullanılabilir.

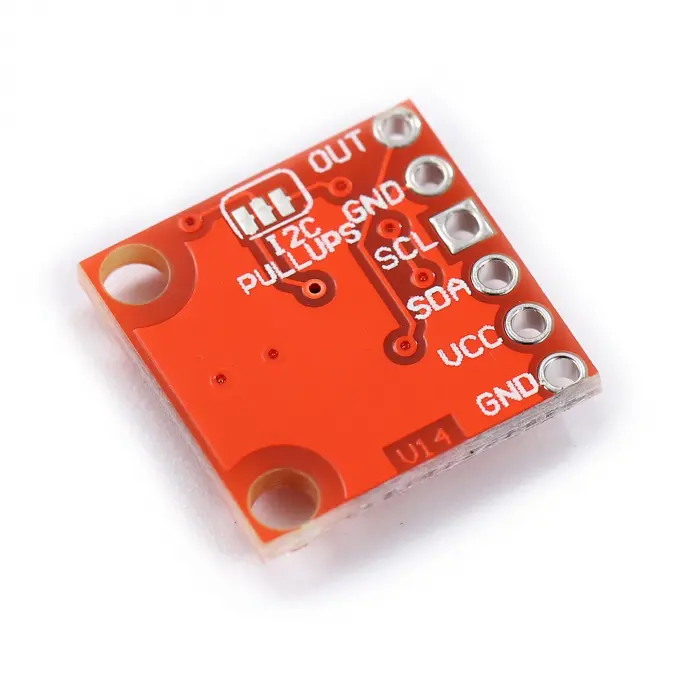

CJMCU-MCP4725 bu sürümü, IC ayak izi, I2C pinout dahil kurulu ile birkaç sorunu giderir, projelerinize daha iyi uyum sağlamak için genel tahta boyutlarını değiştirir ve birkaç küçük ayar yapar. Bu kart, bir oscilloscope skopa veya tahtaya bağlanmanız için GND ve sinyal çıkışı pimleri de dahil olmak üzere mcp4725'e erişmeniz ve kullanmanız gerekecektir. Ayrıca, temel I2C pinout için SCL, SDA, VCC ve başka bir gnd'dir. Ek olarak, bir otobüste birden fazla mcp4725'e sahip olmak istiyorsanız, bu karttaki çekme dirençleri devre dışı bırakılabilirsiniz.

ÖZELLİKLER

• 12 bit çözünürlük
• I2C arayüzü (standart, hızlı ve yüksek hızlı desteklenir)
• Küçük paket
• 2.7V ila 5.5V kaynağı
• Ayarları saklamak için dahili EEPROM
