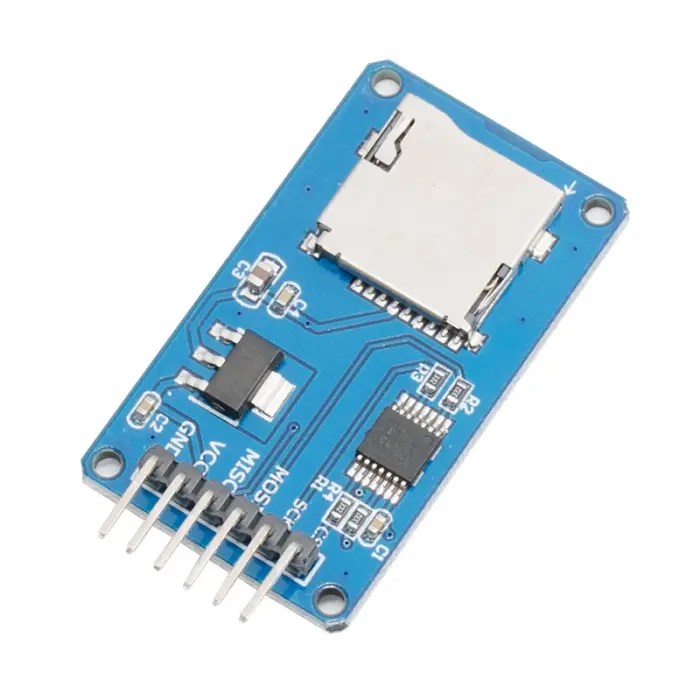

Modül (MicroSD kart adaptörü) bir mikro USB kart okuyucu modülüdür, dosya sistemi ve SPI arayüzü üzerinden programlanır. singlechip sistemi MicroSD kart okuma ve yazma dosyalarını tamamlayabilir. Arduino kullanıcıları için doğrudan kart başlatma ve okuma ve yazma tamamlamak için Arduino IDE yerleşik SD kart kütüphanesi için kullanabilirsiniz.
Modül özellikleri
- 1 destek Micro SD kart, mikro SDHC kart (yüksek kartlar)
- 2. 5V veya 3.3V arayüz seviyesi olabilir
- 3. Güç kaynağı için 4.5V ~ 5.5V, on-board 3.3V regülatör devresi
- 4. Iletişim arayüzü standart SPI arayüzü
- 5. 4 M2 vida konumlandırma delikleri, kurulumu kolay

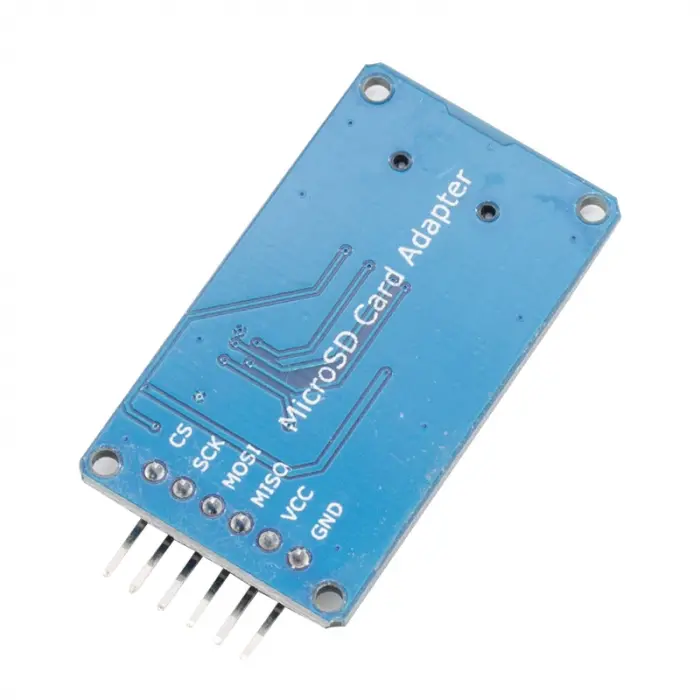

Kontrol arayüzü: toplam 6 pin (GND, VCC, MISO, MOSI, SCK, CS),GND, VCC güç kaynağı, MISO, MOSI, SCK, SPI otobüs, CS çip sinyal pini
3.3V regülatör devresi:LDO düzenlenmiş çıktı3.3VSeviye dönüşüm çipi,Mikro SD kart güç kaynağı
Seviye dönüşüm devresi: mikro SD yönüne 3.3V sinyal, MISO sinyaline MicroSD kart arayüz yönünü kontrol etmek için 3.3V dönüştürülür, genel AVR tek çipli mikro bilgisayar sistemi sinyali okuyabilir.
Mikro SD kart: bomba tipi sıkma
Bir konumlandırma deliği: 4 M2 vida konumu deliği, diyafram 2.2mm, kurulum yerini kolaylaştırmak için modül
