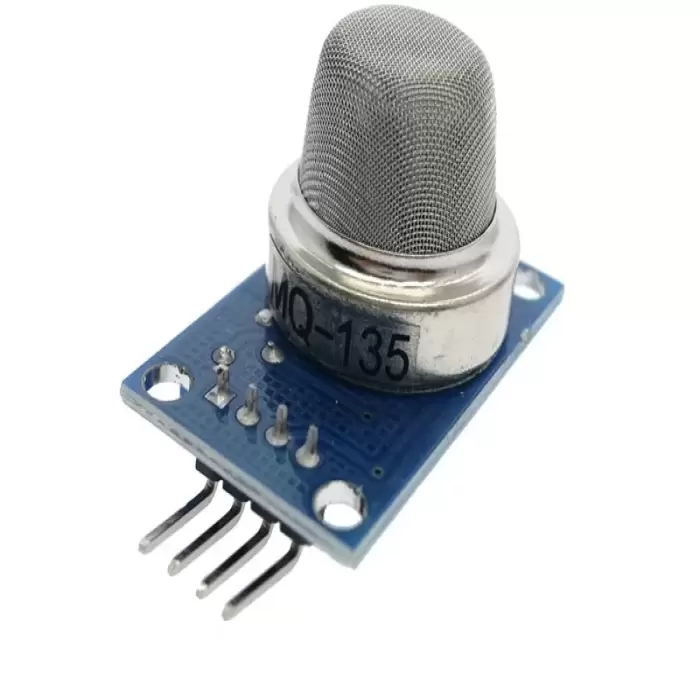

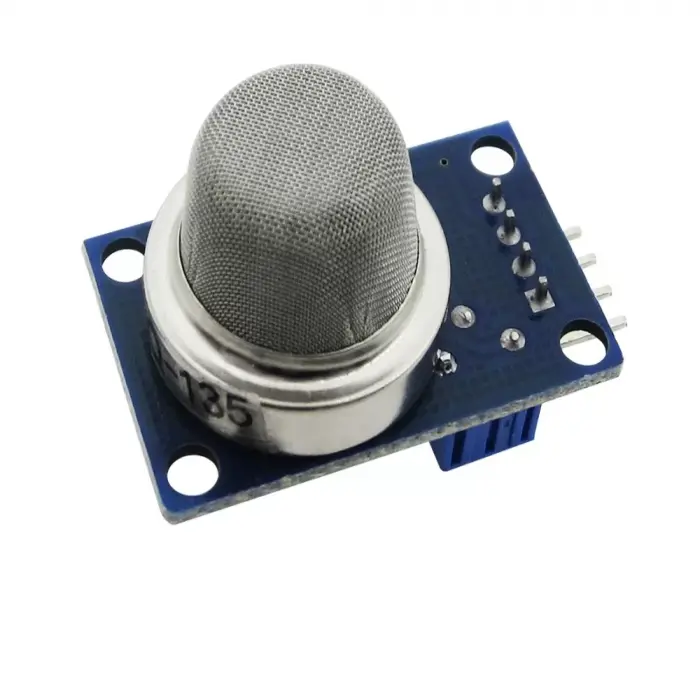

MQ-135 Hava Kalitesi Zararlı Gaz Algılama Sensör Modülü

Bu sensör çeşitli zararlı gazları tespit edebilir, çeşitli uygulamalar için düşük maliyetli bir sensördür. Çevre kirliliği gaz sensöründe mevcut olduğunda, gaz konsantrasyonundaki hava kirliliğinde artış ile iletkenlik sensörü artar.Çıkış sinyaline karşılık gelen gaz konsantrasyonunun iletkenliğindeki değişimi dönüştürebilir,basit bir devre kullanır.Bulunduğu ortamdaki NH3,NOx, alkol buharı, benzen, duman ve CO2 gazlarının varlığını tespit edip hesaplamaya yarayabilen genelde ev ve ofislerde kullanılan bir sensör çeşitidir. Sıvılaştırılmış petrol gazı, bütan, propan, metan, duman vb. Için uygun ev ve fabrika gaz kaçağı izleme cihazları için kullanılabilir.

ÖZELLİKLER

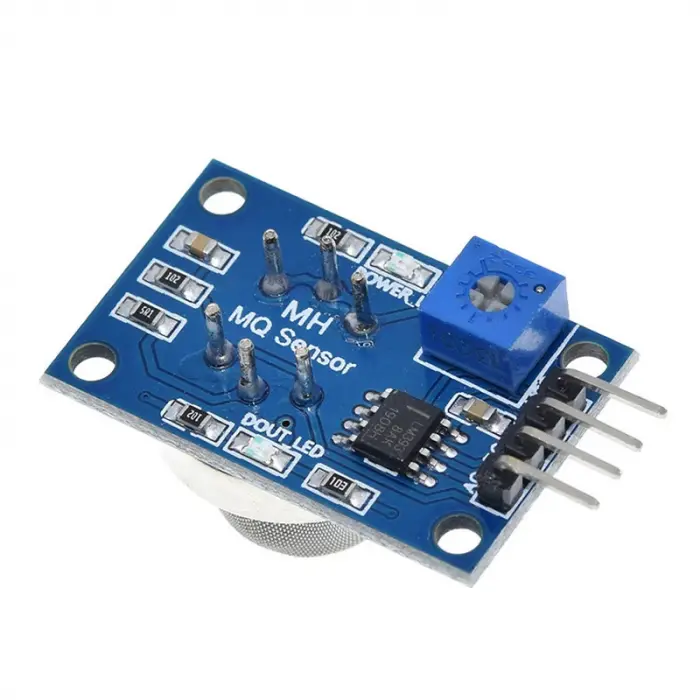

• Güç göstergesi ve TTL sinyal çıkışı talimatları ile yüksek kaliteli çift panel tasarımı
• DO (TTL) çıkışına ve analog çıkışa sahip anahtarlama sinyali.
• TTL çıkış geçerli sinyal düşüktür. (Çıkış ışığı mikrodenetleyici veya röle modülüne doğrudan bağlandığında düşük seviyeli sinyal)
• Daha yüksek voltaj konsantrasyonuna sahip Analog çıkış voltajı
• Kolay konumlandırma için dört vida deliği vardır.
• Uzun ömürlü ve güvenilir bir kararlılığa sahiptir
• Hızlı yanıt ve kurtarma özelliği
• Giriş voltajı: DC5V güç tüketimi (akım): 150mA
• Çıkış yapmak: TTL dijital 0 ve 1 ( 0.1 ve 5V)
• AO çıkışı: 0.1-0 .3 V (kirliliğe göre),yaklaşık 4V bir voltajın maksimum konsantrasyonu

Kablolama:
VCC: pozitif güç kaynağı (5V)
GND: güç kaynağı negatif
DO: TTL anahtarlama sinyali çıkışı
AO: analog sinyal çıkışı
