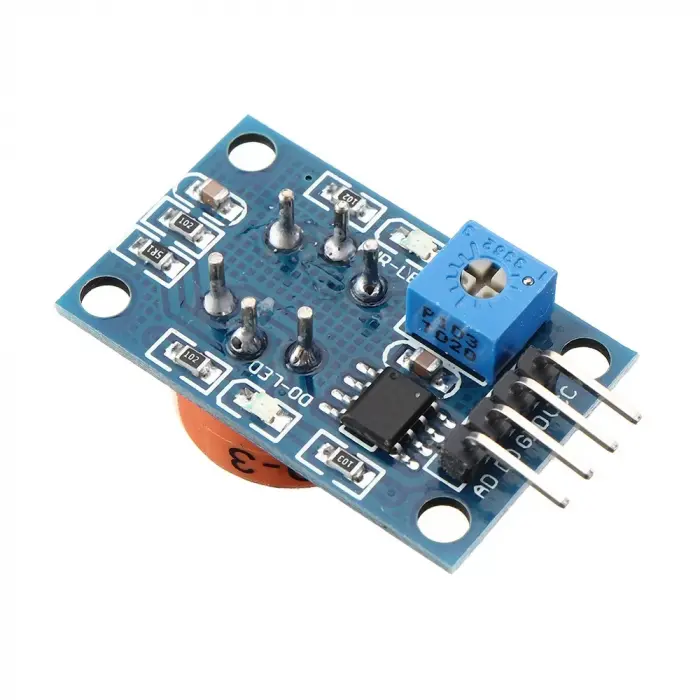

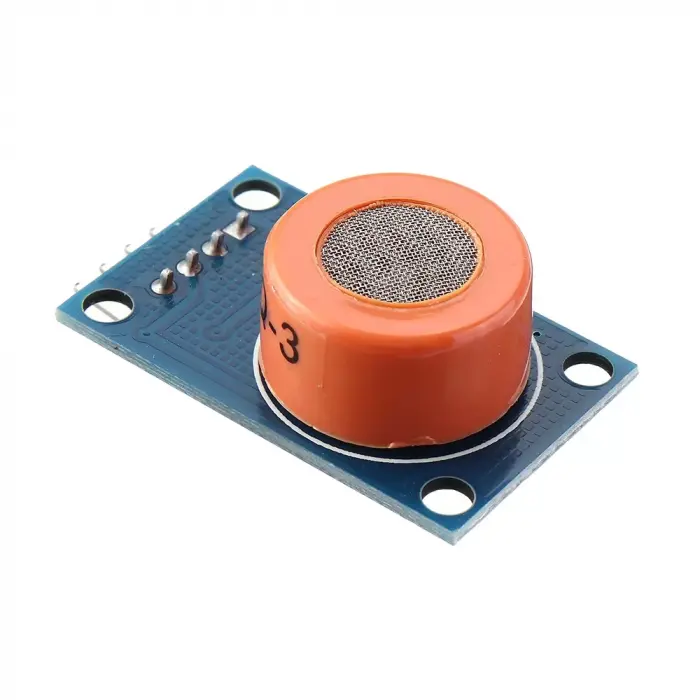

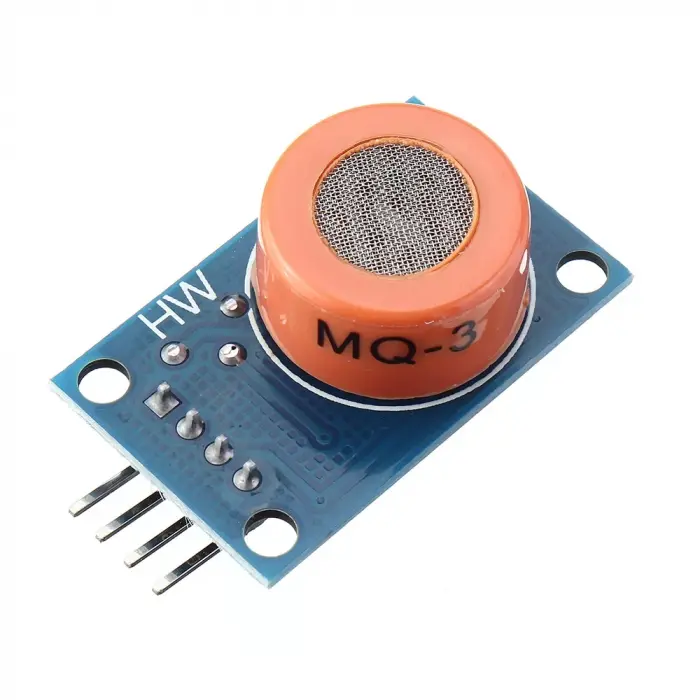

MQ-3 Alkol Etanol Algılama Sensör Modülü

MQ-3 alkol sensörü 0.04mg/L ve 4mg/L arasında alkol-metre yapmak için uygun bir dizi konsantrasyonlarda alkol gazının varlığını algılar. Diğer MQ sensörler gibi bu sensör de çıkış olarak gazın yoğunluğuna göre analog voltaj çıkışı verir. Alkol-metrelerin kullandığı gaz aralığını okuyabilecek nitelikte bir sensördür.Sensör, taşıyıcı kartı ile birliktedir. 5V gerilim ile çalışır ve dijital (TTL seviyesinde) ve analog çıkışlara sahiptir. Böylelikle Arduino ve diğer mikrokontrolcüleriniz ile kolaylıkla kullanabilirsiniz.

ÖZELLİKLER

• Ana çip: LM393, MQ-3 gaz sensörü
• Giriş voltajı: DC5V
• Güç tüketimi (akım) : 150 mA
• Çıkış yapmak: TTL dijital 1 ve 0 (0.1 ve 5 V)
• AO çıkışı: 0.1-0.3 V (kirlilik içermez)
• En yüksek voltaj konsantrasyonu: yaklaşık 4 V
• Alkol algılama aralığı: 10 ~ 1000 PPM algılama aralığı
• Hızlı yanıt kurtarma özellikleri
• Boyut: 32mm x 22mm x 22mm

Bağlantı modu:
1. VCC: pozitif (5 v)
2. GND: güç negatif bağlayın
3. DO: TTL anahtarı sinyal çıkışı
4. AO: Analog sinyal çıkışı
