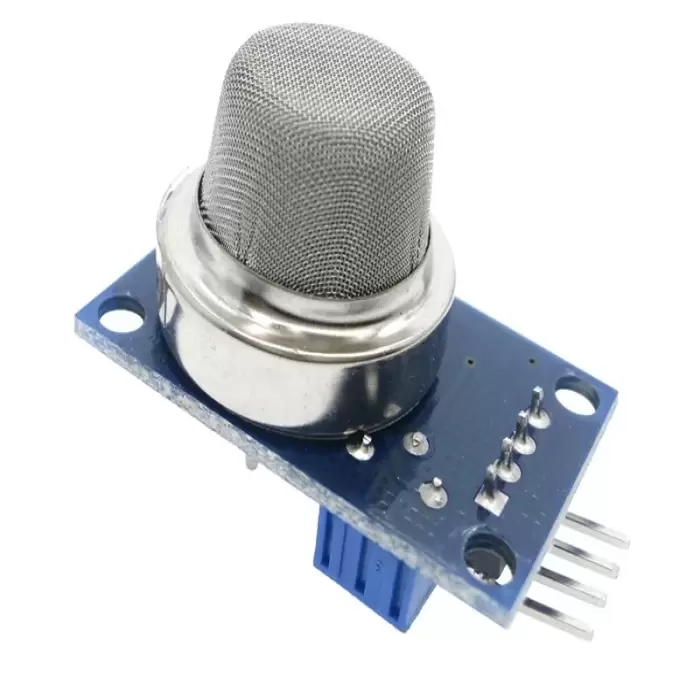

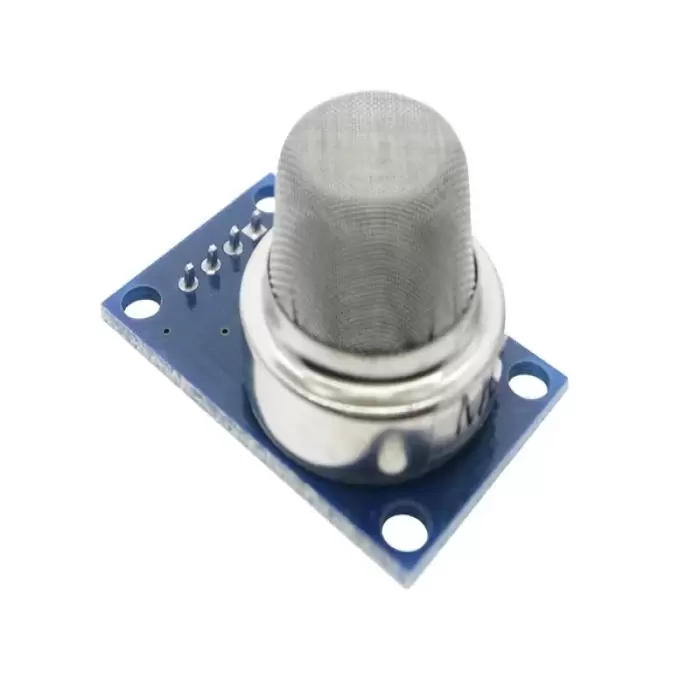

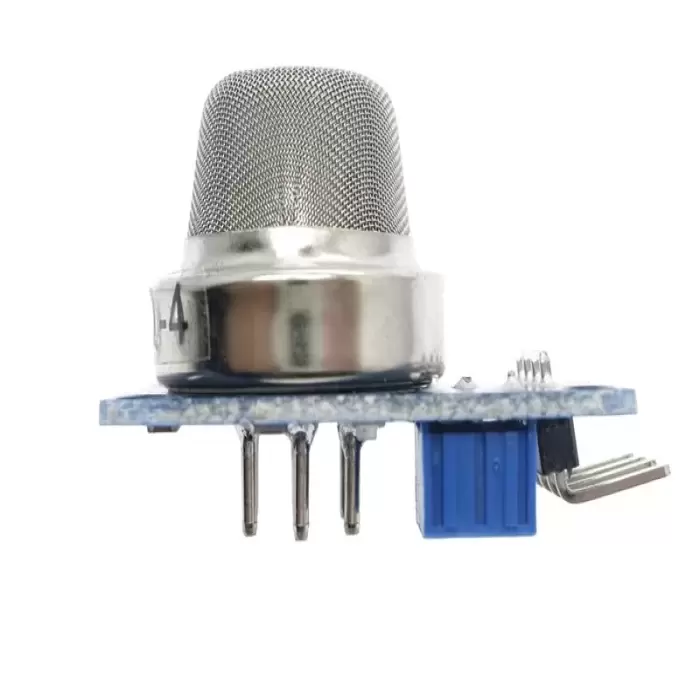

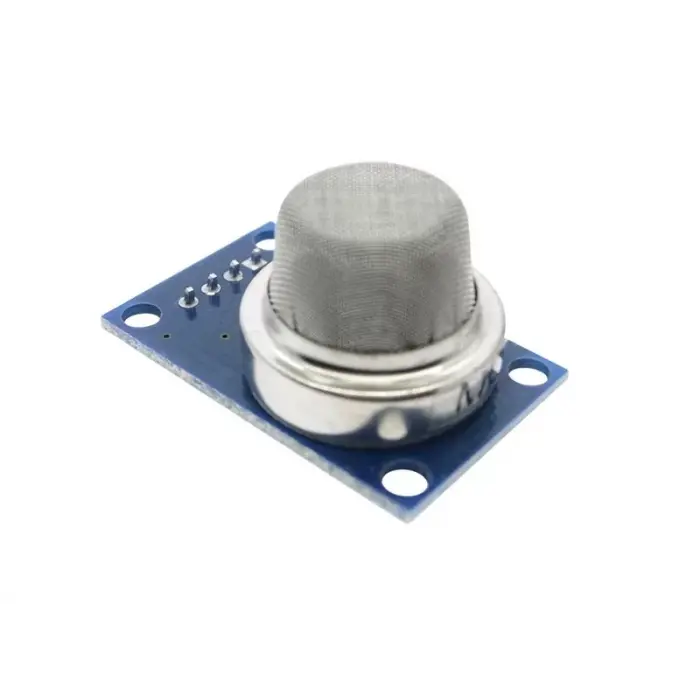

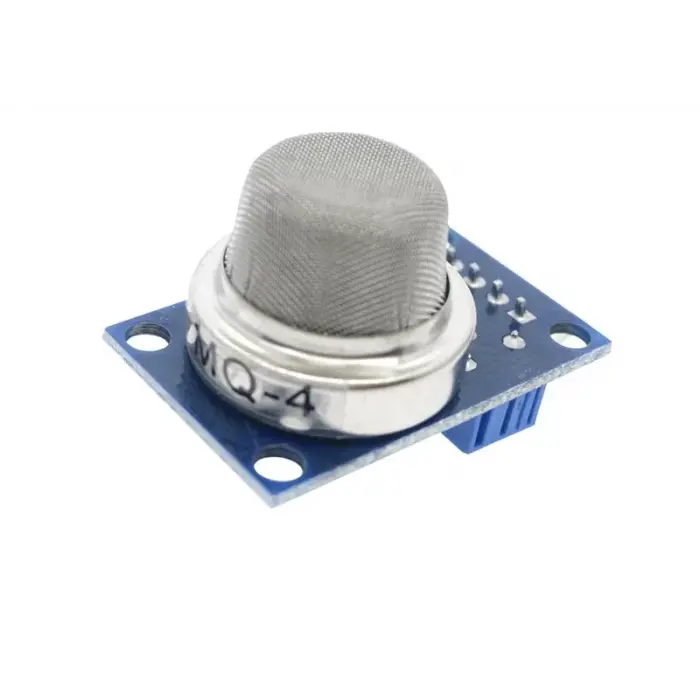

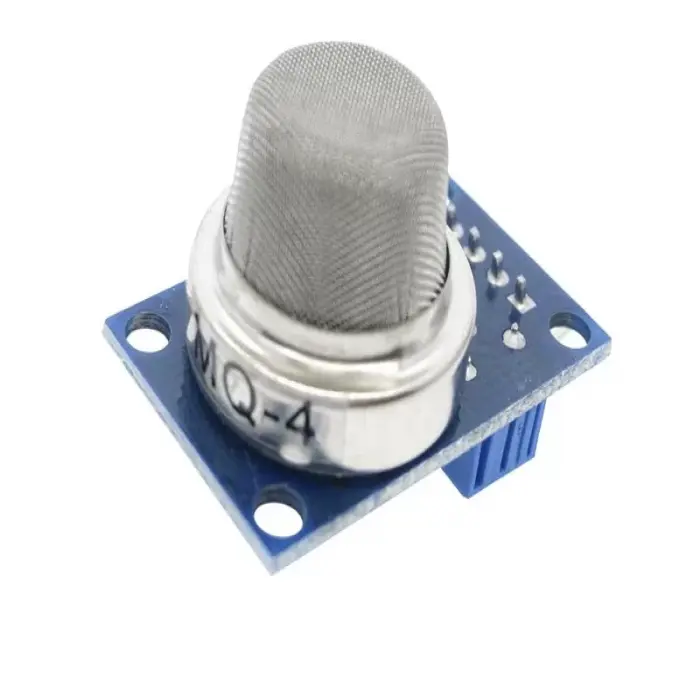

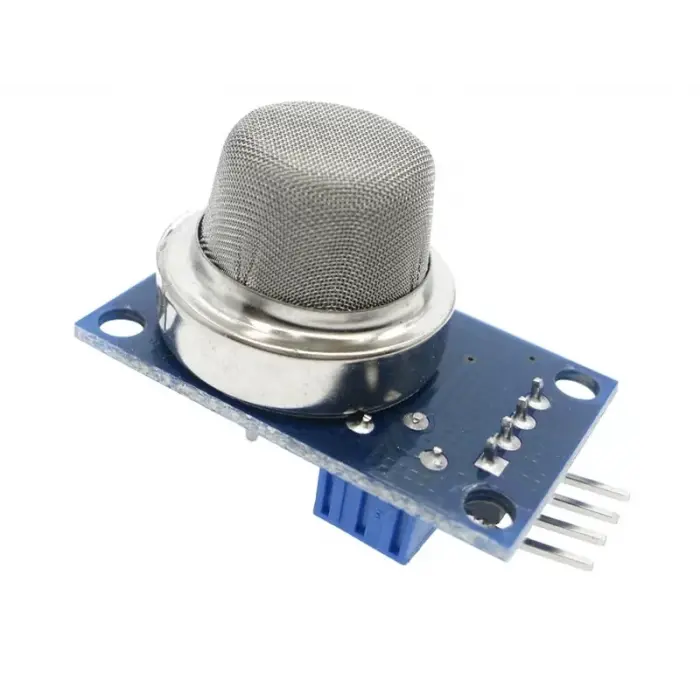

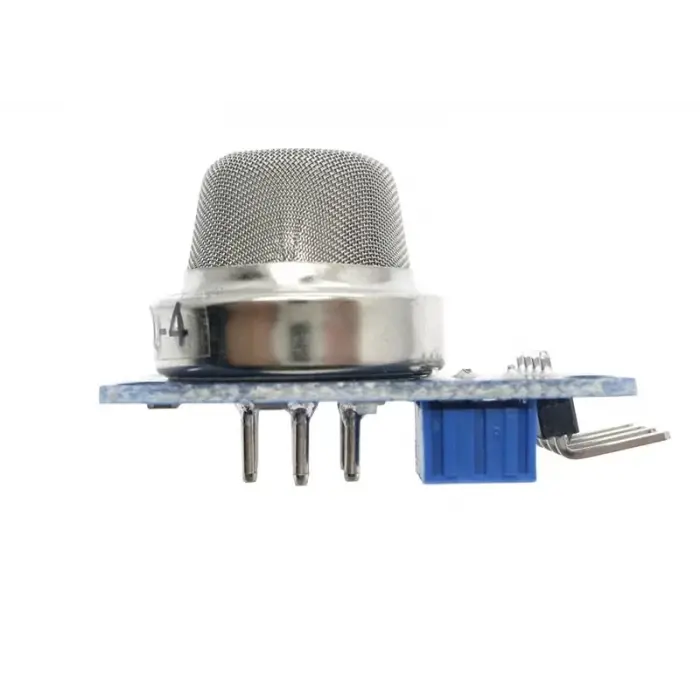

MQ-4 Metan Gaz Sensör Modülü

MQ-4 metan gazı sensörü 300ppm ve 10000ppm arasındagaz kaçağı tespiti için uygun bir dizi konsantrasyonlarda metan (CNG) doğalgaz varlığını algılar. Diğer MQ sensörler gibi bu sensör de çıkış olarak gazın yoğunluğuna göre analog voltaj çıkışı verir. 10.000ppm ve 300ppm aralığında algılama yapabilmek gaz kaçağı için uygundur.Çıkış sinyaline karşılık gelen gaz konsantrasyonunun iletkenliğindeki değişimi dönüştürmek için basit bir devre kullanır.Metan, propan, bütan için MQ-4 gaz sensörü  iyi bir hassasiyete sahiptir. Bu sensör, özellikle doğal gaz olmak üzere çeşitli yanıcı gazları tespit edebilir, çeşitli uygulamalar için düşük maliyetli bir sensördür.H pinlerine 5V besleyerek sensörün yeterince ısınmasını ve böylece tam olarak ve doğru ölçümlerle çalışmasını sağlarsınız. A veya B pinine 5V gerilim uygulamak sensörün diğer pinleri üzerinden analog voltaj vermesine sebep olur. Sensörün hassasiyetini, toprak ile sensörün çıkış pini arasına bağlayacağınız direnç değeri ile orantılı olarak değiştirebilirsiniz.
Doğal gazı test etmek için ev veya fabrika metan gazı, doğal gaz ve diğer izleme cihazları için uygundur.

ÖZELLİKLER

• Güç göstergesi ve TTL sinyal çıkışı talimatları ile yüksek kaliteli çift panel tasarımı
• Bir DO (TTL) çıkışı ve analog çıkış AO olan anahtarlama sinyali
• TTL çıkış geçerli sinyal düşüktür. (Çıkış ışığı mikrodenetleyici veya röle modülüne doğrudan bağlandığında düşük seviyeli sinyal)
• Gerilim ne kadar yüksek olursa, analog çıkış voltajının konsantrasyonu daha yüksektir.
• Metan için, doğal gaz için iyi bir algılama hassasiyetine sahiptir.
• Kolay konumlandırma için dört vida deliği vardır.
• Hızlı yanıt ve kurtarma özellikleri vardır.
• Giriş voltajı: DC5V
• Güç tüketimi (akım): 150mA
• Çıkış yapmak: TTL dijital 0 ve 1 ( 0.1 ve 5V)
• AO çıkışı: 0.1-0 .3 V (kirliliğe göre), yaklaşık 4V bir voltajın maksimum konsantrasyonu
• Çalışma Sıcaklığı : -10°-50°C
• Ürün ölçüleri: 32 (L) * 20 (W) * 22 (H)
