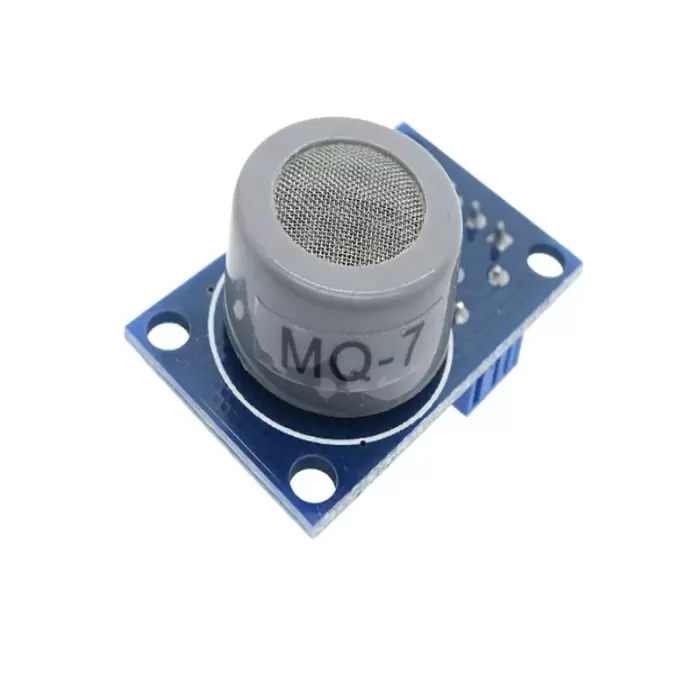

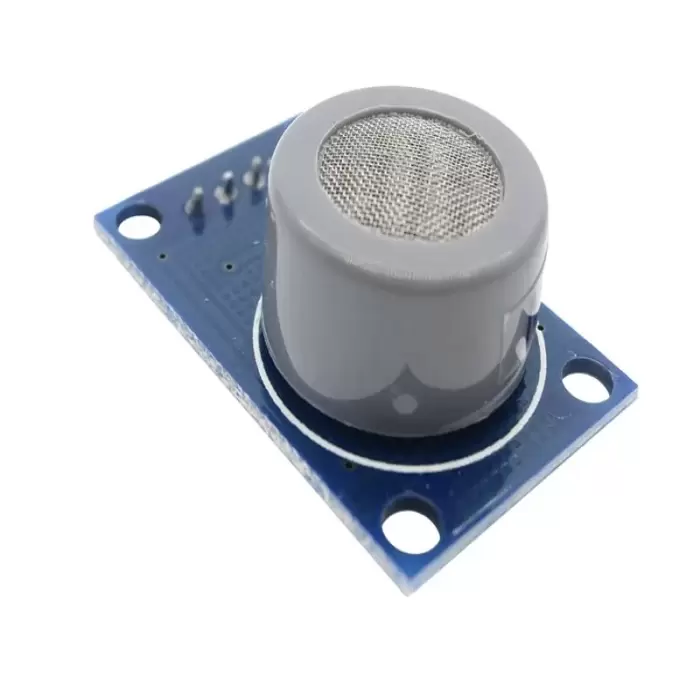

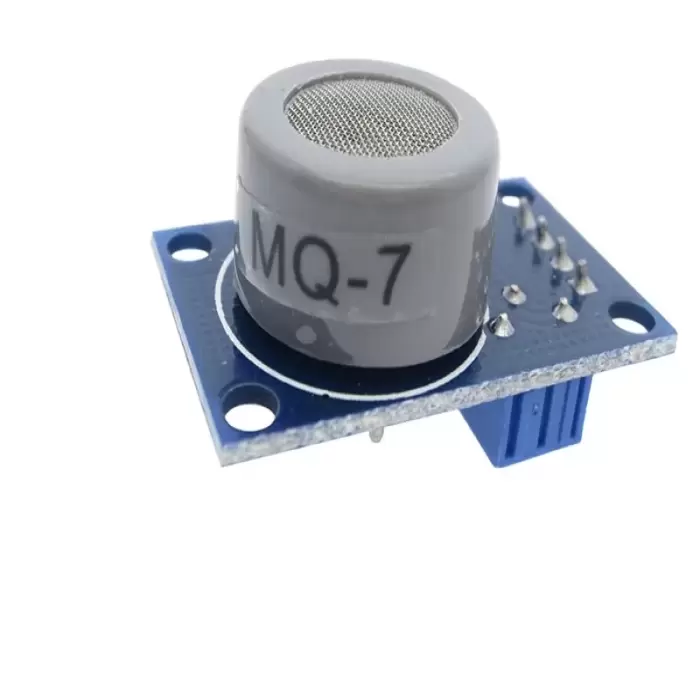

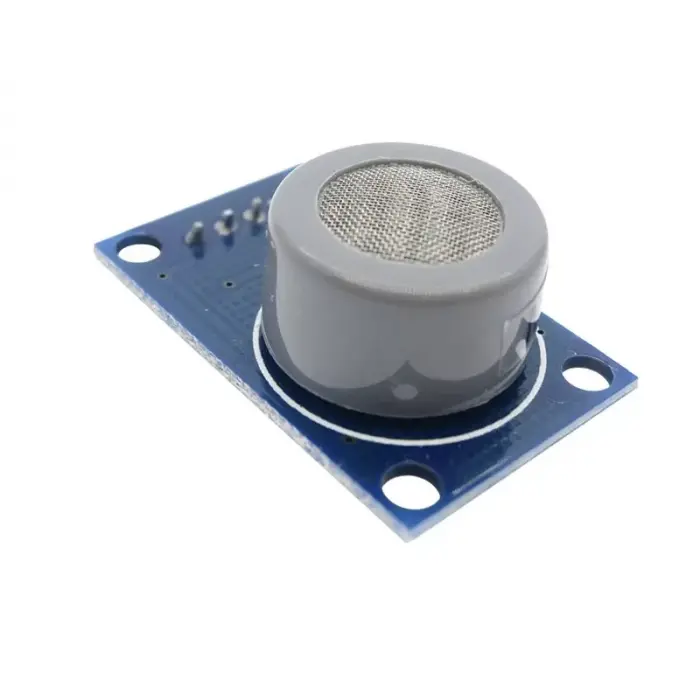

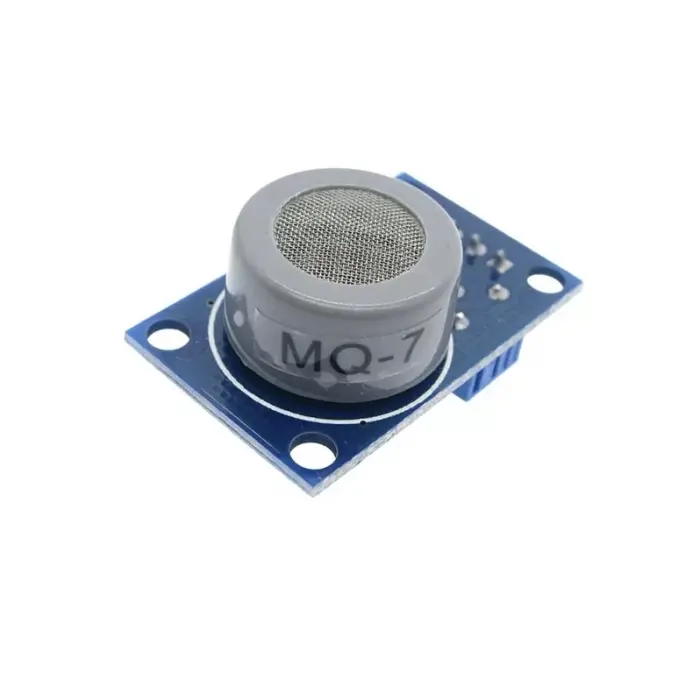

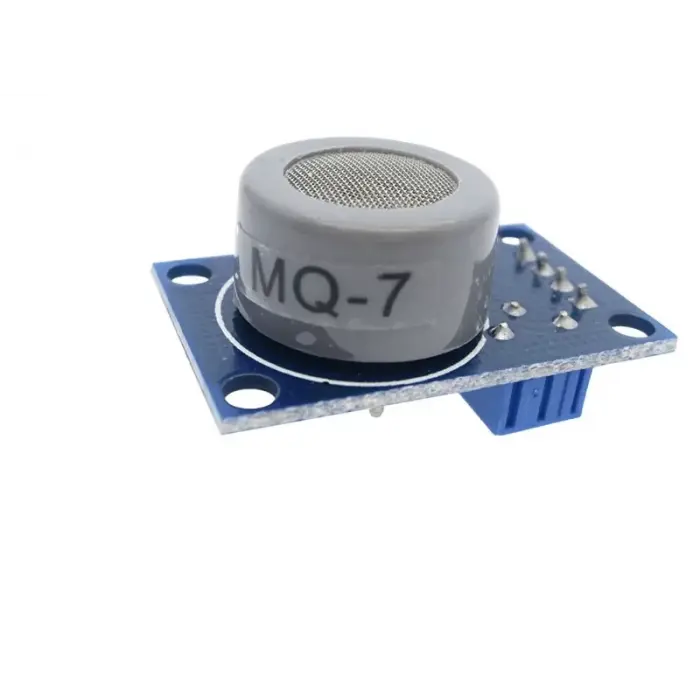

MQ-7 Kömür Gazı Karbonmonoksit Gaz Sensör Modülü

Karbon monoksit için yüksek hassasiyete sahip MQ-7 gaz sensörü,karbon monoksit içeren çeşitli gazları tespit edebilir, çeşitli uygulamalar için düşük maliyetli bir sensördür.Basit bir devre kullanarak iletkenlikte değişiklikler olabilir, gazın konsantrasyonu karşılık gelen çıkış sinyaline dönüştürülür. MQ-7 Karbonmonoksit gazı sensörü 10ppm ve 10.000ppm konsanstrasyonlarda Karbonmonoksit algılar. Diğer MQ sensörler gibi bu sensör de çıkış olarak gazın yoğunluğuna göre analog voltaj çıkışı verir. 10.000ppm ve 300ppm aralığında algılama yapabilmek gaz kaçağı için uygundur.
H pinlerine 5V besleyerek sensörün yeterince ısınmasını ve böylece tam olarak ve doğru ölçümlerle çalışmasını sağlarsınız. A veya B pinine 5V gerilim uygulamak sensörün diğer pinleri üzerinden analog voltaj vermesine sebep olur. Sensörün hassasiyetini, toprak ile sensörün çıkış pini arasına bağlayacağınız direnç değeri ile orantılı olarak değiştirebilirsiniz.Ev için, karbonmonoksit algılama cihazı ortamında,karbonmonoksit ve gaz tespiti için uygundur.

ÖZELLİKLER

• Güç göstergesi ve TTL sinyal çıkışı talimatları ile yüksek kaliteli çift panel tasarım
• Bir DO anahtarı sinyali (TTL) çıkışı ve AO analog sinyal çıkışı
• TTL çıkış geçerli sinyal düşüktür. (Çıkış düşük olduğunda sinyal ışığı doğrudan mikrodenetleyici veya röle modülü bağlanabilir).
• Analog çıkış voltajı, konsantrasyon daha yüksek voltaj.
• Daha iyi hassasiyet ile karbon monoksit algılama
• Kolay konumlandırma için dört vida deliği vardır
• Hızlı yanıt ve kurtarma özellikleri
• Giriş voltajı: DC5V
• Güç (çektiği akım): 150mA
• Çıkış yapmak: TTL dijital 0 ve 1 (0.1 ve 5V)
• AO çıkışı: 0.1-0 .3 V (nispeten temiz),4V civarında en yüksek voltaj konsantrasyonu
• Çalışma Sıcaklığı : -10°-50°C
• Ürün boyutları: 32 (L) * 20 (W) * 22 (H)
