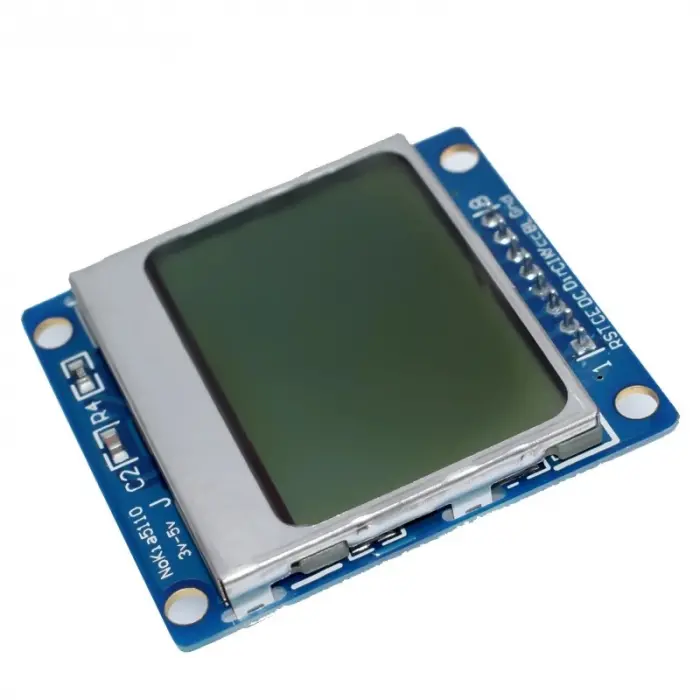

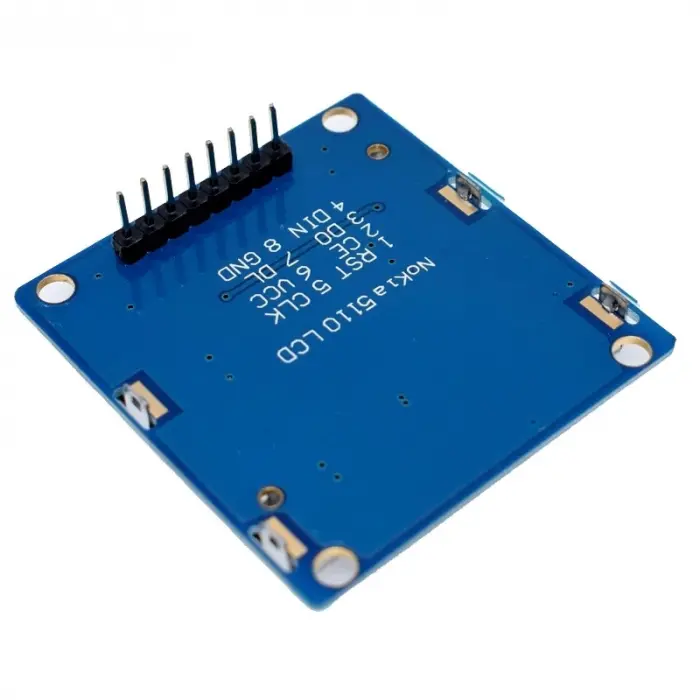

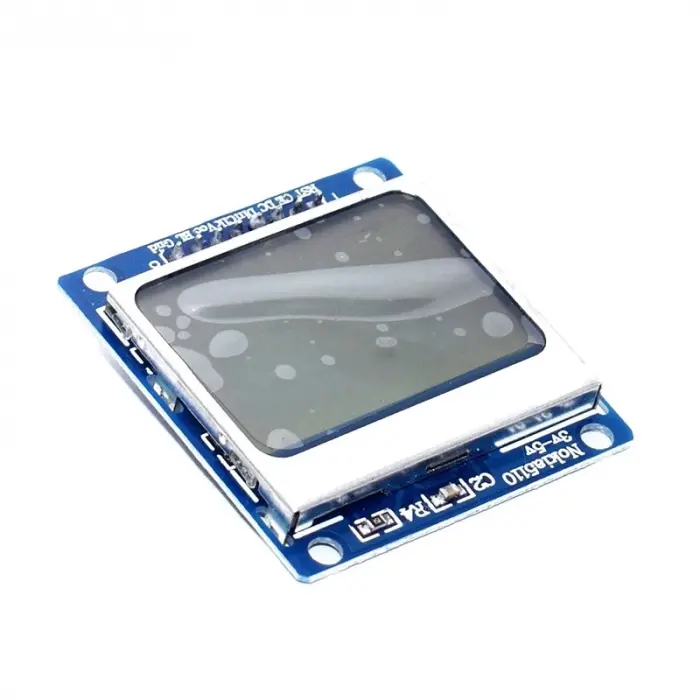

Nokia 5110 84×48 LCD (Mavi Arka Işıklı)

Nokia 3310 LCD'de kullanılanla aynı olan PCD8544 denetleyicisini kullanır. PCD8544, 48 satır ve 84 sütundan oluşan bir grafik ekranı çalıştırmak için tasarlanmış, düşük güçlü bir CMOS LCD denetleyici/sürücüsüdür. Ekran için gerekli tüm işlevler, çip üzerinde LCD kaynağı üretimi ve öngerilim voltajları dahil olmak üzere tek bir çipte sağlanır, bu da minimum harici bileşen ve düşük güç tüketimi sağlar. PCD8544, bir seri veri yolu arabirimi aracılığıyla mikrodenetleyicilere arabirim oluşturur.

ÖZELLİKLER

• 84 X 48 nokta vuruşlu LCD, 4 satır karakter gösterebilir.
• Ana işlemci ile iletişim kuran seri arayüzü kullanın, arayüz sinyal hatlarının sayısı büyük ölçüde azaltıldı, güç ve GND dahil sadece 8 sinyal hattı.
• Arduino, AVR, SPI, MCS51 vb. gibi farklı MCU türlerini destekleyin.
• 4 Mbps'ye kadar aktarım hızı, ekran verilerini bekleme süresi olmadan tam hızda yazabilir.
• Modülü baskılı panoya kablolar olmadan bağlamak için iletken yapıştırıcı kullanabilir. Modül üzerindeki metal kancalar, kurulumu ve değiştirilmesi çok kolay olan baskılı devre kartı üzerindeki modülü sabitleyebilir.
• LCD denetleyici/sürücü çipi, LCD çipine bağlanmıştır, LCD'nin hacmi küçüktür.
• Düşük güç kaynağı, normal durumda çalışma akımı 200µA'dan düşüktür ve güç kapatma moduna sahiptir.
• GND ile bağlantılı “LIGHT”, aydınlatılacak arka ışık.
• Ekranı ve PCB'yi daha sıkı sıkıştırmanız gerekiyor, teslimattan sonra gevşeyebilir.
• 3.3V kontrol cihazı kullanın, aksi takdirde ekran oldukça belirsiz olabilir.
