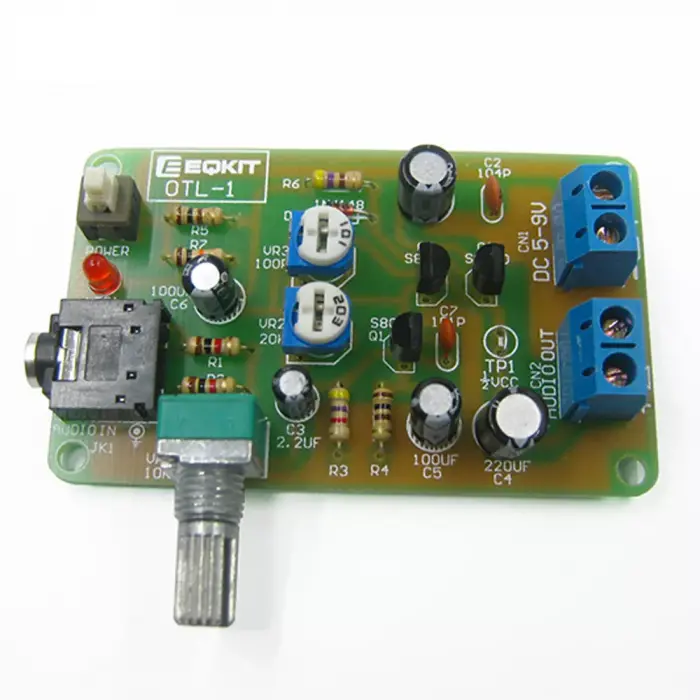

OTL-1 Güç Amplifikatör Modülü
Bu parçaları olan bir ürün kitidir.Kendinizin lehimlemesi gerekir.Bu devrenin maksimum gücü sadece 1W olup,iki tamamlayıcı transistörler S8550 ve S8050 ile yönetilir.Bu egzersiz kaynak teknikleri için kullanılabilir, anlayış triyot tamamlayıcı OTL çıkış tipi ve ayarlamak,statik çalışma noktası belirlemek,orta gerilim ayarlamak vb. için kullanılr.Üründe yüksek hassasiyet,düşük güç,geniş çalışma voltaj aralığı,düş güç tüketimi,DIY tasarım özellikleri mevcuttur.
Kurulumu normal şekilde yaptıktan sonra,DC 4-9v gerilim bağlanır(5V),potansiyometre ayarlanır ve test edilirek kullanıma başlanır.
Statik Çalışma Noktası Ayarları ve Kullanım
- VR1, VR2, VR3 sayaç sonuna kadar saat yönünde çevirin,güç kaynağı açın, kırmızı kablo multimetre TP1 bağlayın, siyah kablo multimetre GND bağlayın.Potansiyometre ayarların(ayarlarken;TP1 VR2 geriliminin, güç kaynağı geriliminin yarısı olmasına dikkat edin.örn: güç kaynağı 8v ise TP1 VR2 4V ayarlanmalıdır).
- Ampermetreyi güç kaynağı devresine bağlayın,sonrasında devre statik akım alacaktır, bu esnada VR3 akım değerini arttırmak için potansiyometreyi 0.5mA olarak ayarlayın.
- Optimum çalışma geriliminin DC-9V ve maksimum çıkış gücünün 1W olduğuna dikkat edin.
- Tüm bileşenlerin doğru yerde ve yönde olduğuna dikkat edin.
- Lütfen şamandıra kaynağı olup olmadığını kontrol edin.
- Uzun süre kullanımda yüksek sıcaklıktan dolayı bileşenler zarar görebilir,buna dikkat edin.
- İstikrarlı iyi bir güç kaynağı kullanın,aksi takdirde ses sinyal çıkışında problem olabilir.
ÜRÜN PARAMETRELERİ
- Modeli: OTL-1
- Bekleme Akımı: 5mA(daha az)
- Lehimleme Zorluk Seviyesi: Kolay
- Çalışma Gerilimi: DV 4V-9V( 5V önerilir)
- Çalışma Akımı: 100mA(daha az)
- Çıkış Gücü: 1W(max)
- Çıkış Tipi: Tek güç kaynağı OTL
- PCB Boyutu: 65*40mm

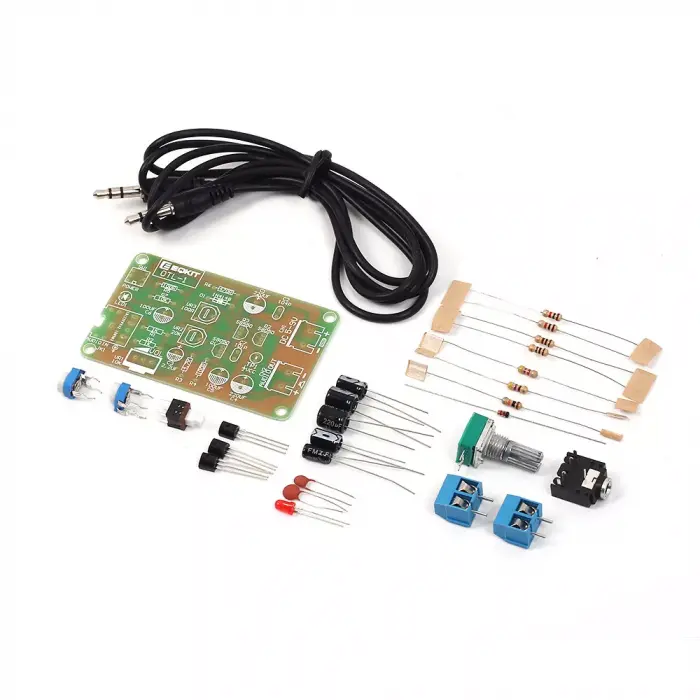

Ürün Bileşenleri:
| Bileşen Adı | PCB Işaretleyici | Parametre | Miktar |
1 | Metal Film Direnç | R4-R5 | 100ohm | 2 |
2 | Metal Film Direnç | R6 | 470ohm | 1 |
3 | Metal Film Direnç | R1-R2 | 1 k | 2 |
4 | Metal Film Direnç | R3 | 4.7 k | 1 |
5 | Metal Film Direnç | R7 | 10 k | 1 |
6 | Seramik Kondansatör | C7 | 101 p 100pF | 1 |
7 | Seramik Kondansatör | C2 | 104 p 0.1 uf | 1 |
8 | Elektrolitik Kapasitör | C3 | 2.2 uf | 1 |
9 | Elektrolitik Kapasitör | C5-C6 | 100 uf | 2 |
10 | Elektrolitik Kapasitör | C1, C4 | 220 uf | 2 |
11 | Diyot | D1 | 1N4148 | 1 |
12 | Kırmızı LED | LED1 | 3mm | 1 |
13 | Transitor S8050 | Q1, Q2 | IÇIN-92 | 2 |
14 | Transitor S8550 | Q3 | IÇIN-92 | 1 |
15 | Potansiyometre | VR3 | 100ohm | 1 |
16 | Potansiyometre | VR2 | 20 k | 1 |
17 | Potansiyometre | VR1 | 10 k | 1 |
18 | Anahtarı | SW1 | 6*6mm | 1 |
19 | Terminal KF301-2P | CN1-CN2 | 3.08mm | 2 |
20 | Ses Soketi | JK1 | 5 Pins | 1 |
21 | Ses Kablosu | JK1 | 1 metre | 1 |
22 | PCB | OTL-1 | 65*40mm | 1 |
