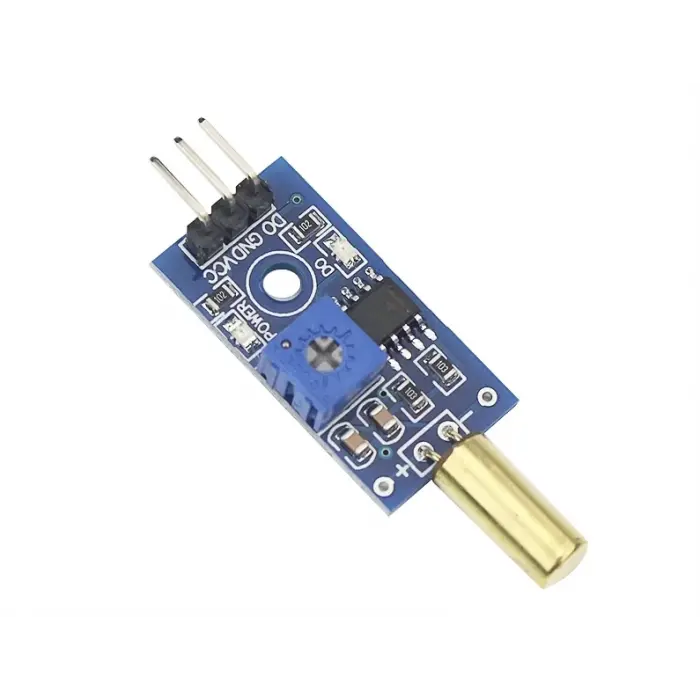

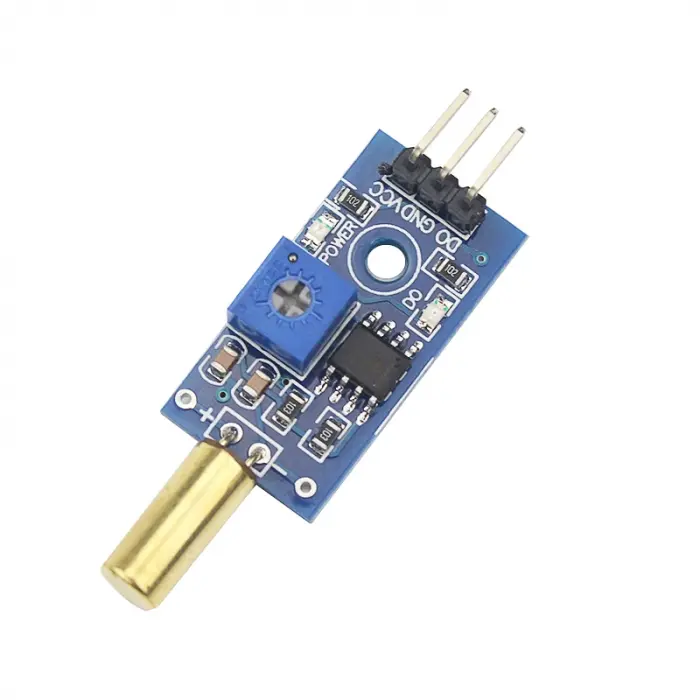

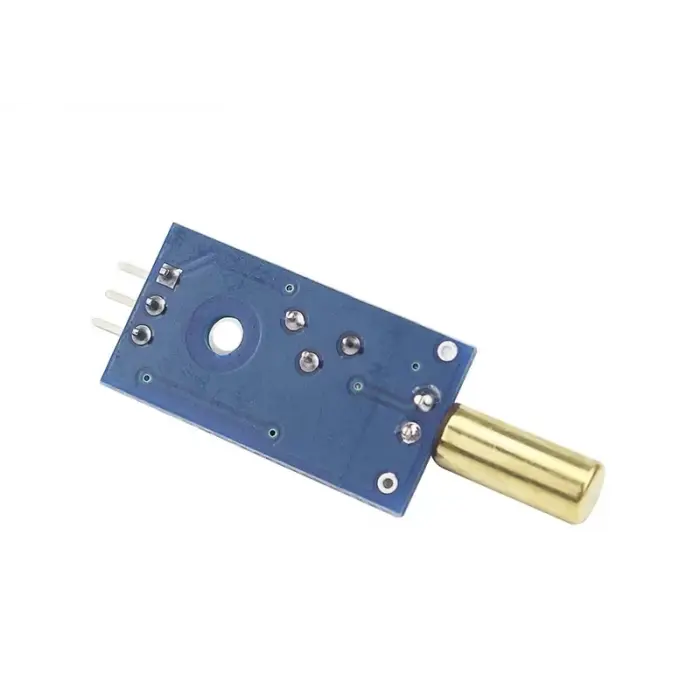

SW520D Eğim Sensör Modülü

Sw520D tilt sensör modülü, eğim ve hareketi algılamak için kullanılmaktadır. Arduino vb. geliştirme kartlarıyla kullanıma uygundur.Sensör içinde bulunan 2 bilya sayesinde eğim algılanmaktadır. Eğim belli bir açıya geldikten sonra içinde bulunan bu 2 küçük bilya sensörün altında duran konnektörlerden ayrılarak açık anahtar işlevi görür. Sensör dik konuma geldiğinde bilyalar sensörün bacak kısmında bulunan konektörlere dokunarak anahtarı kapatır. Üzerinde bulunan potansiyometre ile hassasiyet ayarı yapılabilir. LM393 sayesinde sensörden gelen bilgiler komparatörden geçer ve üzerindeki Ledler sayesinde sensörün durumu gözlenebilir.

ÖZELLİKLER

• Model: SW520D Tilt Sensör Modülü
• Çalışma Gerilimi: 3.3V - 5V
• Çıkış Tipi: Dijital (0, 1)
• PCB Boyutu: 32x14mm
• Karşılaştırıcı: LM393
• Yüksek hassasiyete sahiptir.
