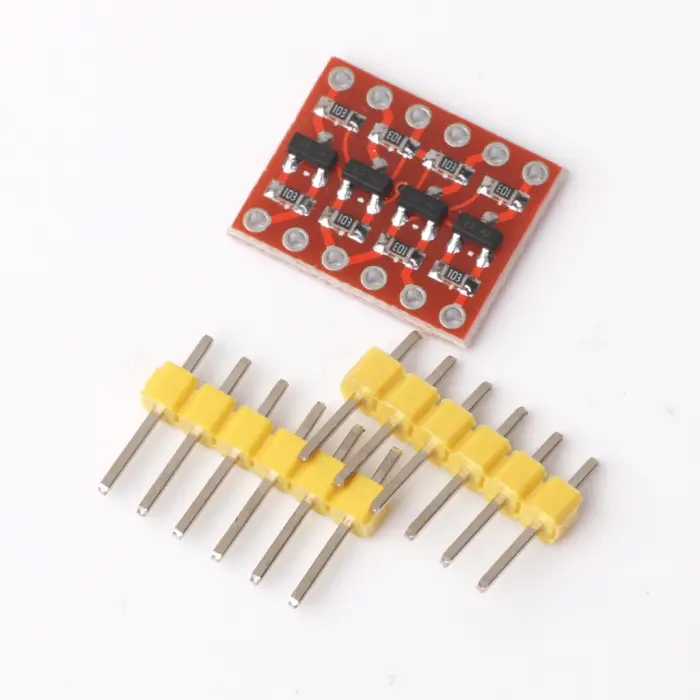

TTL için 5V-3.3V Dönüştürücü Modülü

Çift yönlü mantık seviyesi dönüştürücü, 5V sinyallerini 3.3 v'a güvenli bir şekilde indiren ve aynı anda 3.3V ila 5V arasında adım atan küçük bir cihazdır. Bu seviye dönüştürücü ayrıca 2.8V ve 1.8V cihazlarla çalışır.Her seviye dönüştürücü, her iki taraf için sağlanan iki giriş ve iki çıkış ile düşük tarafta 4 pime yüksek tarafta 4 pim dönüştürme yeteneğine sahiptir.Seviye dönüştürücü kullanımı çok kolaydır;Sisteminizin kullandığı iki voltaj kaynağından (yüksek voltaj ve düşük voltaj) güç almalıdır. Yüksek voltaj (örneğin 5V) 'HV' pinine, düşük voltaja (örneğin 3.3V) ''ve sistemden 'GND' pin'e zemin.HV 5V güç kaynağı ile bağlayın,3.3V güç kaynağı ile bağlantı kurun,GND güç negatif kutbunu bağlayın.

ÖZELLİKLER

• 4 kanallı çift yönlü
• 1.3cm X 1.5cm küçük modül
• 2 sıra 6 pimli
• Breadboard ile uyumlu, doğrudan breadboard kullanılabilir.
• X giriş/çıkış 3.3V TTL
• HVx giriş/çıkış 5V TTL
• X ve TVx arasında çift yönlü dönüşüm
