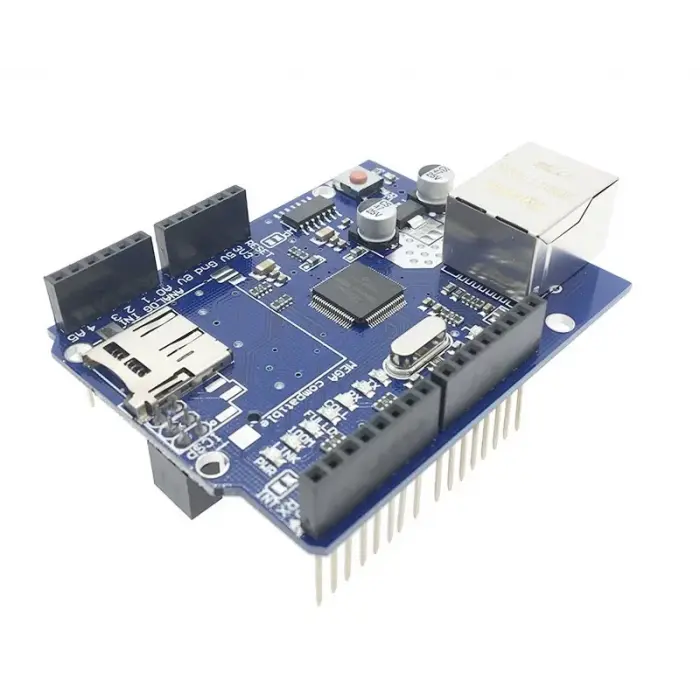

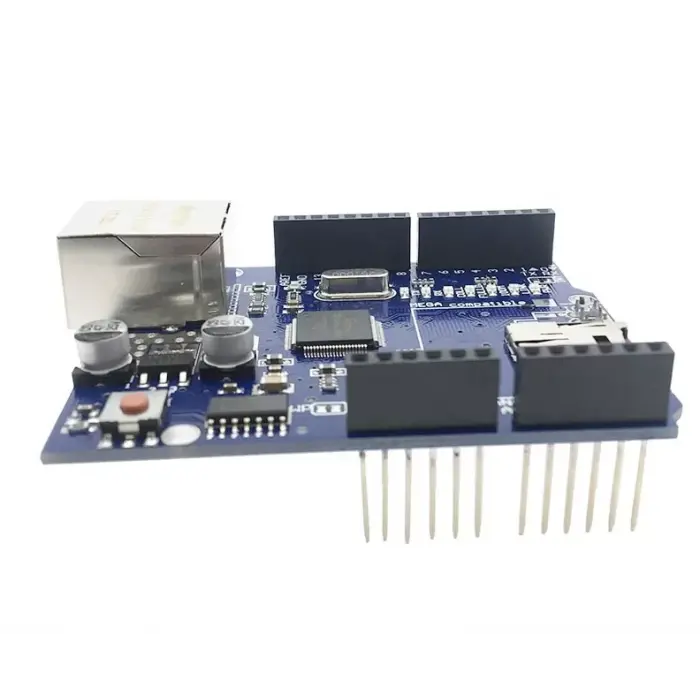

W5100 Arduino Ethernet Shield'i

Arduino'nuzu sadece birkaç dakika içinde internete bağlar.W5100 Ethernet Shield, Arduino boardların Ethernet protokolü üzerinden internete bağlanmasını sağlayan bir modüldür. Modül, Wiznet W5100 Ethernet Çipini kullanmaktadır. Sadece basit birkaç adım ile RJ45 konnektörü üzerinden kolaylıkla internete bağlanabilir.Ethernet Shield TCP ve UDP protokollerini desteklemektedir. Ethernet kütüphanesi kullanılarak kolaylıkla bu protokoller üzerinden internete bağlanılabilmektedir. Ethernet Shield, uzun header pinlerine sahiptir ve üzerine başka bir shield bağlanmasına uygun olarak üretilmiştir. Standart olarak RJ45 konnektörünü kullanmaktadır ve üzerinde POE modülünün bağlanabileceği pin deliklerine sahiptir. Uygun bir POE modülü kullanılarak enerjinin doğrudan Ethernet soketinden elde edilmesi sağlanabilir.Modül üzerinde SD kart soketi ile gelmektedir. SD kartın kullanılmasının en büyük sebebi, internet üzerinde gezinirken bazı verilerin SD kartta depolanmasını sağlamaktır. SD kart modülünün kullanılabilmesi için de SD kart kütüphanesinin yüklenmesi gerekmektedir.

W5100 Ethernet Shield Pinler:
Ethernet Shield, anlık bağlantı durumunu kullanıcıya bildirmek için üzerinde ışıklar barındırır. Bu ışıklar yanıp sönme durumuna göre:
PWR: Shield'e enerji verildiği zaman yanar.
LINK: İnternet bağlantısı kurulduğunda veya veri alınıp gönderildiğinde yanıp söner.
FULLD: İnternet bağlantısı Fulldublex modda kullanıldığı zaman yanar.
100M: İnternet hız modu 100Mbps olduğu zaman yanar.
RX: Veri alındığında yanıp söner.
TX: Veri gönderildiğinde yanıp söner.
COLL: Ağda oluşan bir kilitlenme, tıkanma durumunda yanar.
