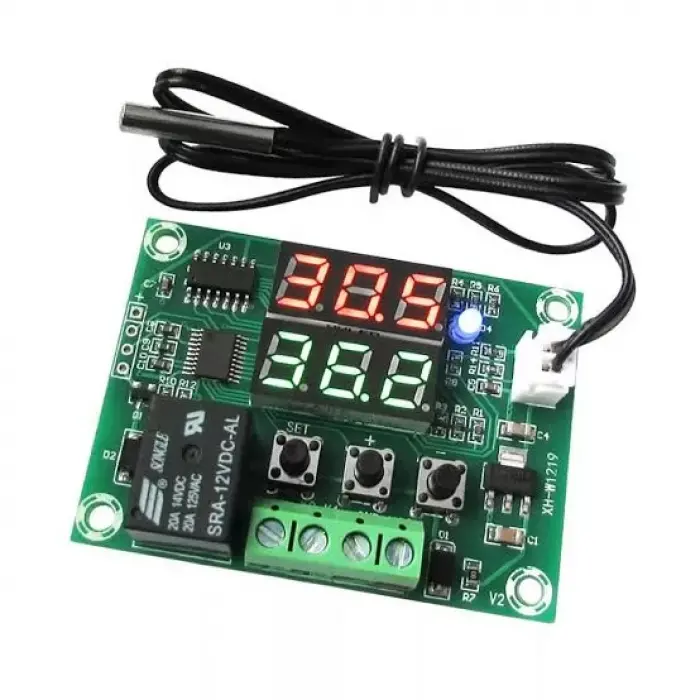

XH-W1219 Sıcaklık Kontrol Modülü

Yüksek Hassasiyetli Dijital Sıcaklık Kontrol Kartı, geniş sıcaklık ölçüm aralığı ile hobi projelerinizde ve endüstriyel projelerinizde okumanız gereken sıcaklık değerlerini, suya ve toza dayanıklı sıcaklık sensörü aracılığıyla hızlıca okuyup net bir şekilde üzerindeki dijital ekrana yazdırır. Özellikle kulukça uygulamalarında tercih edilen bir termostat röle ürünüdür. Sıcaklık artışına ve düşüşüne bağlı olarak yapılmak istenen çalışmalar için uygun bir devredir. Hem ısıtma hem de soğutma modları bulunmaktadır.Bu kontrol kartı üzerindeki röle sayesinde, üzerindeki tuşları ve dijital ekranlarını kullanarak, devrenizin hangi sıcaklıklarda açılıp kapanması gerektiği bilgilerini kaydederek, sıcaklık o seviyelere ulaştığında rölenin tetiklenmesi ile bir veya birden fazla cihazı 10A yüke kadar kontrol edebilirsiniz. Üzerindeki led ile rölenizin açık veya kapalı olduğu bilgisini öğrenebilirsiniz.

ÖZELLİKLER

• Model: XH-W1219
• Giriş Gerilimi: 12V/DC
• Çıkış Gerilimi: 12V/DC
• Sıcaklık Ölçüm ve Kontrol Aralığı: -50C  -  +110C
• Ölçüm Hassasiyeti: 0.1C
• Rölenin Taşıma Akımı: 10A Maks.
• Sensör modeli: NTC10K (Su ve Toz Geçirmez)
• Gösterge Tipi: 2 x Dijital Ekran
• Gösterge Renkleri: Kırmızı - Mavi
• Sensör Kablo Uzunluğu: 50cm
• En: 60mm
• Boy: 44mm
• Yükseklik: 15mm

AYARLAMALAR

• P0: Çalışma mod seçimi. H ve C modları bu seçenekte ayarlanmaktadır. H ısıtma modu, C ise soğutma modudur.
• P1: Açılış artı değeri bu seçenekten ayarlanmaktadır. Örneğin C modunda alttaki ekrana 30 derece girildiyse ve P1 seçeneğine 2 girilirse 32 derecede röle açılacaktır. 30 dereceye düştüğünde ise kapanacaktır.
• P2: Kalibrasyon seçeneğidir. Eğer sensör gerçek değerden bir miktar farklı değer gösteriyorsa bu seçenek ile cihazı kalibre edebilirsiniz.
• P3: Başlangıça zaman gecikmesi koymak için bu seçenek kullanılmaktadır. 0-10 dakika arası gecikme ayarlanabilmektedir.
• P4: Yüksek Sıcaklık alarm değeri bu seçenekten ayarlanmaktadır.
