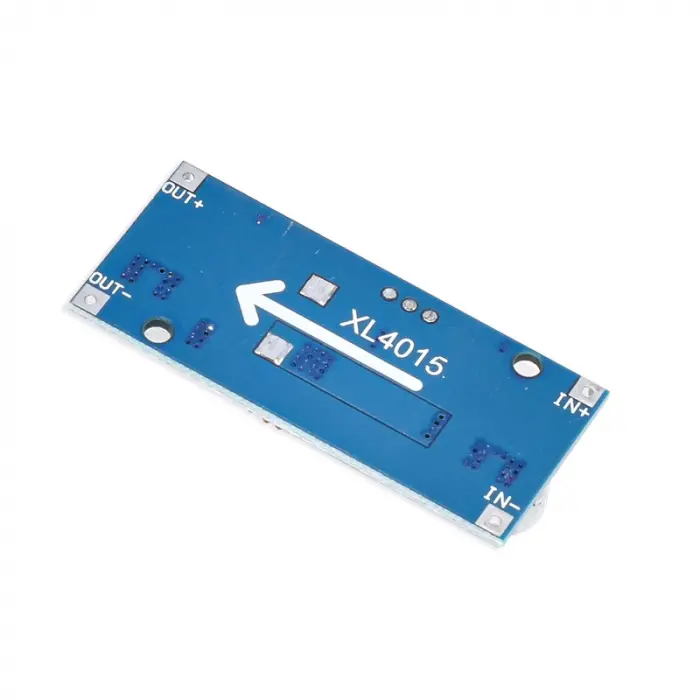

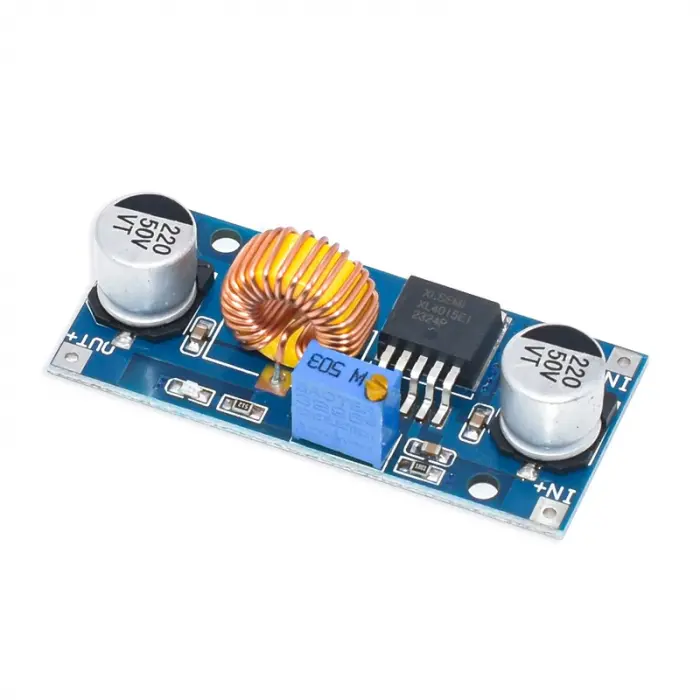

XL4015 5A DC-DC Gerilim Azaltıcı Regülatör

DC-DC düşürücü voltaj regülatör kartı Üzerinde XL4015 entegre anahtarlı voltaj regülatörü bulunmaktadır.Regülatörden 5A'ya kadar akım geçer. Giriş voltajı 4V - 38V arasında olup, üzerindeki trimpot sayesinde 1.25V ile 36V arasında çıkış voltajı elde edilebilmektedir. Modül çıkış voltajı ayarlanamıyorsa, çıkış voltajı her zaman giriş voltajına eşittir. Lütfen potansiyometreyi saat yönünün tersine 20 tur veya daha fazla ayarlayın.Giriş voltajı, 1.5v veya üzeri olmalıdır yani,çıkış voltajından daha yüksek olmalıdır.Isı dağılımını artırmak için yüksek akım veya yüksek güç gerekir.

ÖZELLİKLER

• Giriş : IN + pozitif giriş, IN- negatif giriştir
• Çıkış : OUT + pozitif çıkış, OUT- negatif çıkıştır
• Giriş Voltajı : 4-38V
• Çıkış Voltajı : 1.25-36V sürekli olarak ayarlanabilir
• Çıkış Akımı : 5A ayarlanabilir
• Çıkış Gücü : 75W (maksimum)
• Çalışma Sıcaklığı : -40 +85 derece
• Çalışma Frekansı : 180KHz
• Dönüştürücü Verimi : 96% (Maksimum)
• Kısa Devre Koruması : Var (8A limiti)
• Aşırı Sıcaklık Koruması : Aşırı sıcaklıkta sistemi otomatik kapatır
• Giriş Ters Polarizasyon Koruması : Yok ( Yüksek akımlı bir diyot kullanılması önerilir)
• Montaj Delikleri : 4 adet 3mm civata için uygundur
• Modül Boyutları : Uzunluk: 61.7mm Genişlik: 26.2mm Yükseklik: 15mm
• Ağırlık: 25g
