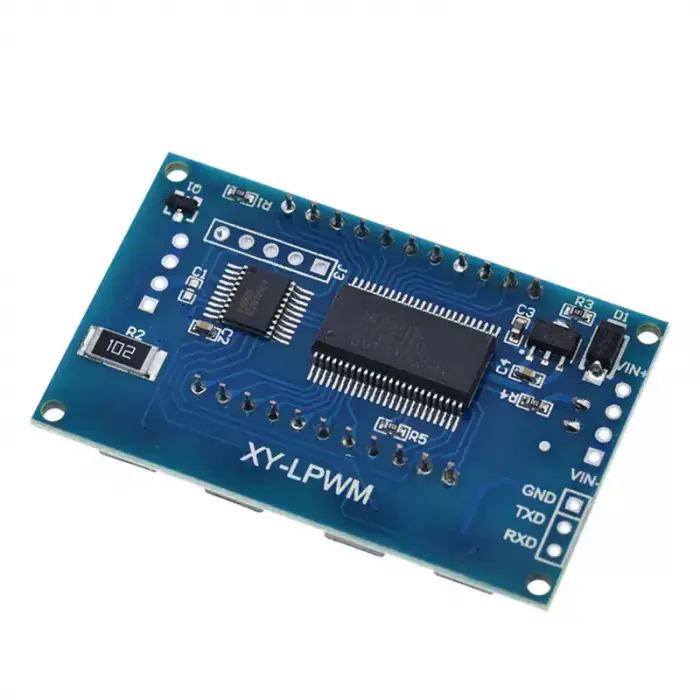

XY-LPWM PWM Kare Dalga Üretici

Bu cihaz, PWM hız kontrolü (örneğin motor sürücüleri) ve diğer mikro denetleyici kullanımlarını içeren deneysel gelişim için kare dalga sinyali üretme yeteneğine sahiptir. Seri Protokol TTL (TXD ve RXD pinleri) ile kontrol edilebilir. Kararlı ve güvenilir ve kullanımı oldukça basittir.

Parametre Ayarları:

Modül, frekans ayarı için iki, görev döngüsü ayarı için iki olmak üzere 4 anahtara sahiptir.Bu modül, farklı aralıklar için otomatik anahtarlama ile 1Hz ve 150kHz arasında frekanslar üretebilir.

Frekans dört aralıklara ayrılmıştır, otomatik anahtarlama:
>XXX (ondalık nokta yok): En küçük birim 1Hz, değer aralığı 1Hz - 999Hz
>X. XX (yüz ondalık Noktası): En küçük birim 0.01 kHz, değer aralığı 1.00 kHz - 9.99 kHz
>XX. X (on ondalık noktası): En küçük birim 0.1 kHz, değer aralığı 10.0 kHz - 99.9 kHz
>X. X. x (on ve yüz ondalık Noktası): En küçük Birim 1 kHz, değer aralığı 1 kHz - 150 kHz

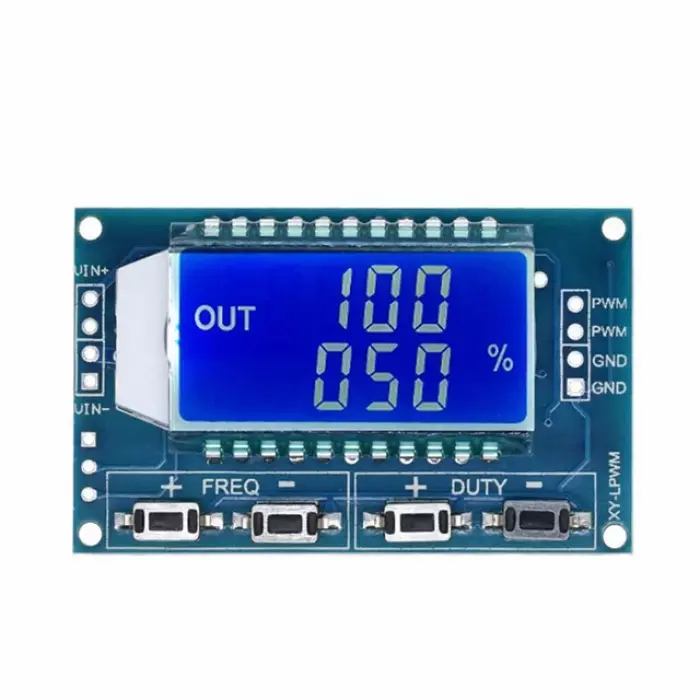

>Örnek frekans göstergesi: 100 PWM çıkışı 100Hz darbe gösterir.

NOT: Bir elektrik kesintisi durumunda veya modül kapalıysa, ayarlanan parametreler otomatik olarak kaydedilir, bu nedenle parametreleri tekrar ayarlamaya gerek yoktur.

İletişim Standardı:

• 9600bps Veri Bitleri: 8
• Durdurma Biti: 1
• Kontrol Basamağı: yok
• Akış Kontrolü: yok
• Seri İletişim
• PWM'nin frekansını ayarlama:

     Komut "F101": Frekansı 101 HZ (001 ila 999) olarak ayarlayın
     "F1.05" komutu: 1.05 KHZ (1.00 ~ 9.99) sıklığını ayarla
     Komut "F10.5": Frekansı 10.5KHZ (10.0 ~ 99.9) olarak ayarlayın.
     Komut "F1.0.5": 105KHZ frekansını ayarlayın (1.0.0 ~ 1.5.0)

• PWM görev döngüsünün ayarlanması:

     D X X X ": PWM görev çevrimini X X X olarak ayarlayın; (001 ~ 100)
     Örnek: “D050”, PWM görev çevriminin% 50 olduğunu belirler

• Set parametresini okuyun:

    Ayarlanan parametreleri okumak için bir "read" dizisi gönderin.
    Başarıyla dönerek ayarlayın: AŞAĞI.
    Kurulum geri dönemedi: FALL.

TEKNİK ÖZELLİKLER

• Çalışma Gerilimi: 3,3 - 30 VDC
• Frekans Aralığı: 1Hz - 150 kHz
• Frekans Doğruluk: Her aralıktaki doğruluk yaklaşık% 2'dir
• Sinyal Yükü Kapasitesi: 5 - 30 mA
• Çıkış Genliği: Besleme Gerilimine Eşit PWM Genlik
• Çalışma Sıcaklığı: -20 - +70 Santigrat
• Boyutlar: 52 x 32 x 10 mm
