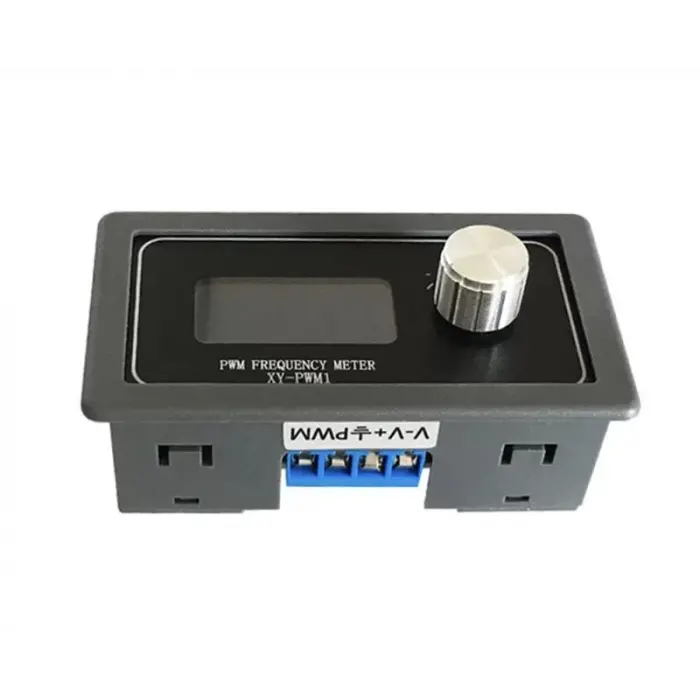

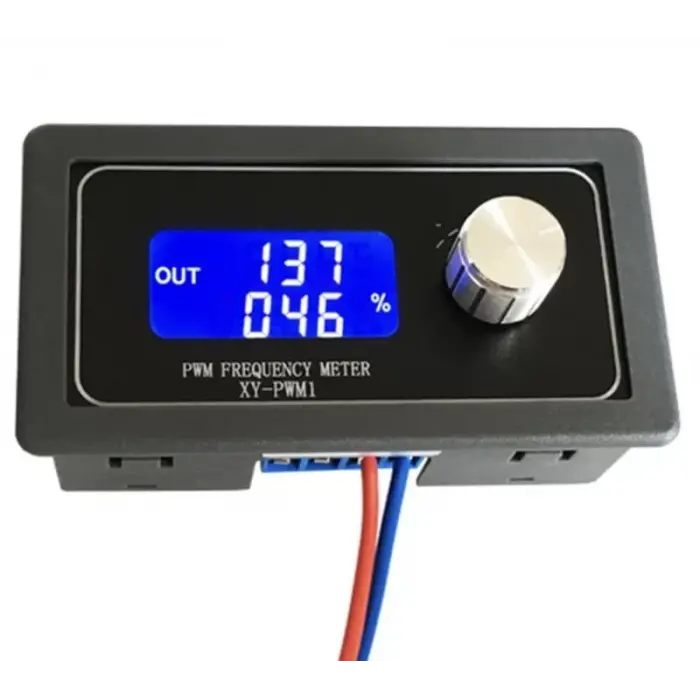

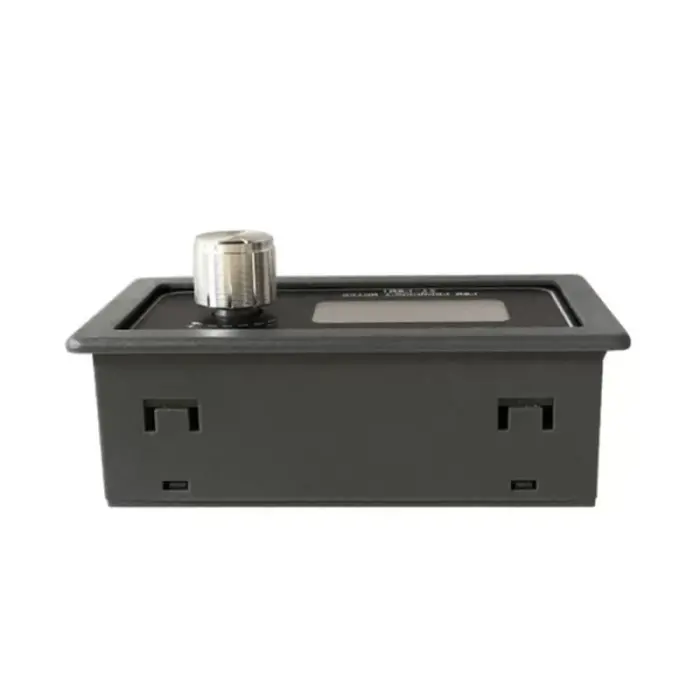

XY-PWM1 PWM Sinyal Üretici Modülü

PWM çıkışı sırasıyla frekans ve görev döngüsünü ayarlayabilir.
Frekans dört alana ayrılmıştır: otomatik anahtarlama:
1.XXX (ondalık nokta olmadan): en küçük birim 1Hz ve değer aralığı 1Hz ~ 999Hz; minimum birim
2.X.XX (100 bitte ondalık nokta) 0.01 khz'dir ve değer aralığı 1.00Khz ~ 9.99 khz'dir;
3.X X.X (on yerde ondalık nokta): en küçük birim 0.1 khz'dir; Ve aralık 10.0Khz ~ 99.9 khz'dir.
4.X.X.X (on bit ve 100 bit ondalık nokta): en küçük birim 1 khz'dir; Ve aralık 1Khz ~ 150 khz'dir. E.g. Frekans göstergesi: 100, PWM çıkışı 100Hz nabzını gösterir; 1.01, PWM çıkışı 1.01K nabzını temsil eder. 54.1, PWM çıkışı 54.1 khz'nin nabzını temsil eder. 1.2.4 PWM çıkışı 124KHz nabzını gösterir. Görev döngüsü: 0 ~ 100%; Tüm ayarlar güç kesintisi ile kaydedilir.

Parametre ayarı:
Modül, frekans ve görev döngüsünü ayarlamak için kullanılan dört bağımsız tuşa sahiptir, kısa basmayı destekler (bir üniteyi arttırır veya azaltır) ve uzun basma (hızlı bir şekilde artar veya azalır), çok basit, parametreleri otomatik olarak kaydedin, güç kaybı kaybolmaz.

Uygulama kapsamı:
1. Deneysel gelişme için kare dalga sinyalleri oluşturmak için kare dalga sinyal jeneratörü olarak kullanılır.
2. motor sürücülerini kontrol eden kare dalga sinyalleri oluşturmak için kullanılır.
3. MCU kullanımı için ayarlanabilir darbe oluşturun
4. İlgili devrelerin kontrolü için ayarlanabilir darbeler üretin (PWM karartma ve hız düzenleme uygulamaları).

ÖZELLİKLER

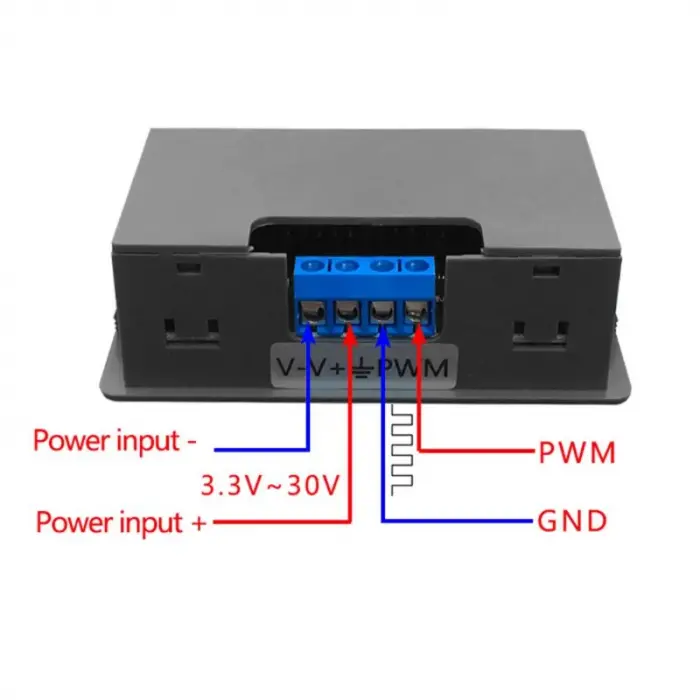

• Çalışma voltajı: 3.3 ~ 30V
• Frekans aralığı: 1Hz ~ 150KHz
• Frekans doğruluğu: doğruluk her aralıkta yaklaşık 2%
• Sinyal yük kapasitesi: çıkış akımı yaklaşık 5 ~ 30mA olabilir
• Çıkış genliği: PWM genliği besleme voltajına eşittir
• Ortam sıcaklığı: -20 ~ + 70 °
• Boyutlar: 3.7x4.3x7.8cm/1.46x1.69x3.07inch
